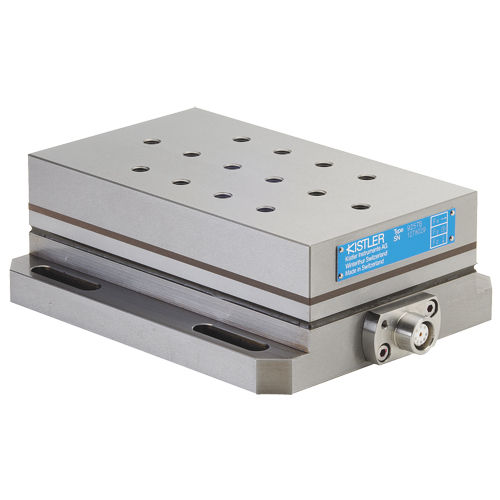

Mechanisches Kraftmessgerät 9257B

IP67zur Messung der Last

Produktübersicht
Diese piezoelektrischen Mehrkomponenten-Dynamometer messen die drei orthogonalen Kraftkomponenten Fx, Fy und Fz mittels vier integrierter Dreikomponenten-Sensoren, die zwischen einer Grundplatte und einer Abdeckplatte angeordnet sind.

Hauptmerkmale / Vorteile

• Erfasst drei orthogonale Kraftkomponenten und zugehörige Momente
• Sensoren sind erdisoliert montiert, um Masseschleifen-Probleme zu minimieren
• Korrosionsbeständig und spritzwassergeschützt; mit angegebenen Kabeln Schutzklasse IP67

Detaillierte Beschreibung
Das Gerät enthält vier Dreikomponenten-Sensoren, jeder mit drei Paaren von Quarzplatten (ein Paar für Normalkraft/z und zwei Paare für Scherkräfte in x und y). Die Sensoren sind zwischen Grundplatte und Abdeckplatte hoch vorgespannt, sodass die Kraftkomponenten praktisch ohne Verschiebung erfasst werden. Die Ausgänge der vier Sensoren werden intern so verschaltet, dass multikomponentige Messungen von Kräften und Momenten möglich sind. Acht Ausgangssignale sind an einer 9-poligen Flanschbuchse verfügbar. Eine spezielle wärmeisolierende Beschichtung auf der Abdeckplatte reduziert temperatureinflussbedingte Messfehler. Mit den Anschlusskabeln Typ 1687B5 oder 1689B5 und Typ 1677A5 oder 1679A5 erfüllt das System die Schutzart IP67.

Varianten

• 9257B — Mehrkomponenten-Dynamometer, 5 kN Variante mit Abdeckplatte 100 x 170 mm — Preis: auf Anfrage — Verfügbarkeit: auf Anfrage

Technische Daten

• Modell: 9257B
• Typ: Piezoelektrisches Mehrkomponenten-Dynamometer
• Maximalkräfte: bis zu 10 kN (Produktfamilie)
• Beispielvariante: 9257B — 5 kN, Abdeckplatte 100 x 170 mm
• Abdeckplattenmaße: 100 x 170 mm
• Gemessene Komponenten: Fx, Fy, Fz (drei orthogonale Kraftkomponenten)
• Sensoranordnung: Vier Dreikomponenten-Sensoren unter hoher Vorspannung
• Sensorelement: Drei Paare von Quarzplatten pro Sensor (Druck/z und Scherung/x,y)
• Ausgänge: Acht Ausgangssignale an einer 9-poligen Flanschbuchse
• Potentialtrennung: Erdisolierte Sensoren zur weitgehenden Eliminierung von Masseschleifen
• Schutz: Rostfrei und geschützt gegen Spritzwasser und Kühlschmierstoffe; IP67 mit spezifizierten Kabeln
• Thermisches Verhalten: Wärmeisolierschicht in der Abdeckplatte reduziert Temperatureinflüsse
• Messcharakteristik: Kraftkomponenten praktisch ohne Verschiebung gemessen
• Typische Anwendung: Messung von Schnittkräften und sonstige multikomponentige Kraft-/Momentenmessungen
