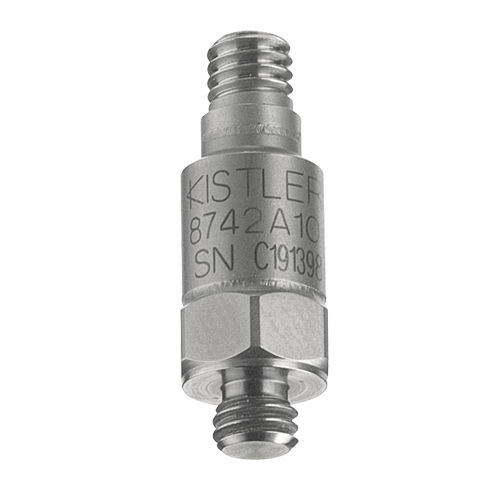

Unilaxialer Beschleunigungsmesser 8742A series

QuarzSchubmit integrierter Elektronik

Zusammenfassung
Die Familie 8742A umfasst Quarz‑Schockbeschleunigungssensoren (K‑Shear), die zur Messung von Impulsen, Aufprallen und pyrotechnischen Schocks bei hochdynamischen Ereignissen in industriellen Prüf‑ und Messanwendungen entwickelt wurden.

Hauptmerkmale / Vorteile

• Niedrige Impedanz, Spannungsmodus‑Ausgang
• Einzigartiges Schermodus‑Sensorelement mit vier Quarzkristallen
• Messbereiche: ±5000 g, ±10000 g, ±20000 g, ±50000 g
• Robuste Steckverbindung für wiederholtes Anschließen
• Große Bandbreite mit Resonanzfrequenz ≈100 kHz
• CE‑Konform

Beschreibung
Das Sensorelement verwendet eine Schermodus‑Konfiguration aus vier Quarzkristallen in Kombination mit einer ringförmigen Vorspannhülse und einer integrierten seismischen Masse. Dieses Design ergibt eine hohe Elementresonanz (≈100 kHz), ermöglicht die präzise Erfassung hochdynamischer Transienten und minimiert Nullpunktverschiebung sowie Sättigung des internen Verstärkers. Die Sensoren zeigen eine geringe Empfindlichkeit gegenüber thermischen Transienten sowie extrem niedrige Quer‑ und Basisdehnungsempfindlichkeit. Die Verwendung von Quarz verhindert eine Depolarisation bei hohen Schockbelastungen. Eine gehäuseisolierte Option bietet elektrische Isolation ohne Beeinträchtigung der Resonanzfrequenz.

Varianten

• 8742A5 — K‑Shear Schockbeschleunigungssensor, ±5000 g
• 8742A10 — K‑Shear Schockbeschleunigungssensor, ±10000 g
• 8742A20 — K‑Shear Schockbeschleunigungssensor, ±20000 g
• 8742A50 — K‑Shear Schockbeschleunigungssensor, ±50000 g

Technische Daten / Spezifikationen

• Modell: 8742A
• Serie/Typ: K‑Shear
• Ausgang/Modus: Niedrige Impedanz, Spannungsmodus
• Resonanzfrequenz: ≈100 kHz
• Bandbreite: Groß, geeignet für hochdynamische Ereignisse
• Sensorelement: Schermodus, Konfiguration aus vier Quarzkristallen mit ringförmiger Vorspannhülse und seismischer Masse
• Leistung: Unempfindlich gegenüber thermischen Transienten; sehr geringe Quer‑ und Basisdehnungsempfindlichkeit; Quarz depolarisiert nicht unter hohen Schockbelastungen; Sättigung des internen Verstärkers praktisch eliminiert
• Optionen: Gehäuseisolierte Option für elektrische Isolation
• Anschluss: Robuster Stecker für wiederholtes Anschließen
• Konformität: CE
