Dreiachsiger Beschleunigungsmesser 8011A series

QuarzpiezoelektrischIEPE

Produktübersicht

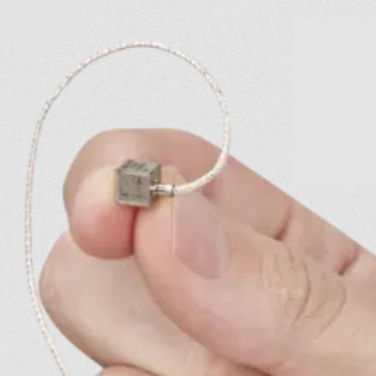

Die Produktfamilie Typ 8011A umfasst miniaturisierte triaxiale IEPE-Beschleunigungssensoren (KiVibe Miniature) zur Messung von Schwingungen in drei orthogonalen Achsen, bei einer Masse von ca. 0,9 g und einem kompakten 6 mm Würfelgehäuse.

Hauptmerkmale / Vorteile

• Einführungslistenpreis für 2026
• Geringe Masse: ca. 0,9 g; Gehäusegröße: 6 mm Würfel
• Messbereiche: 100 g, 250 g, 500 g, 1000 g
• Frequenzbereich: 0,3 – 8000 Hz (±5 %)
• Minimale thermische Empfindlichkeitsänderung dank PiezoStar Kristall (Kistler)
• Rauscharme Elektronik und Gehäuseisolation für verbesserte EMV-Immunität
• Geschweißtes Titangehäuse, integriertes Kabel mit patentierter Befestigung, vierpoliger Standard-Industriestecker (1/4-28 UNF pos.), TEDS integriert; Herstellung in der Schweiz

Beschreibung
Die KiVibe Miniature triaxialen IEPE-Beschleunigungssensoren (Typ 8011A) sind für Strukturtests konzipiert, wenn Platz und Masse begrenzt sind, z. B. bei Satelliten, Leiterplatten und kompakten Komponenten. Das integrierte PiezoStar Sensorelement reduziert die thermische Empfindlichkeitsdrift und ermöglicht in Kombination mit rauscharmem Signalaufbereitungselektronik einen weiten nutzbaren Frequenzbereich. Die Gehäuseisolation verringert Störgeräusche in Umgebungen mit hohen elektromagnetischen Störungen (z. B. Elektromotoren). Das geschweißte Titangehäuse bietet ein robustes und zugleich leichtes Gehäuse. Das integrierte Kabel ist mittels patentierter Befestigung am Sensor befestigt, um mechanische Zuverlässigkeit und einfache Handhabung bei anspruchsvollen Installationen zu gewährleisten. Das Kabel endet in einem vierpoligen Standard-Industriestecker (1/4-28 UNF pos.) und einige Varianten beinhalten TEDS zur elektronischen Identifikation.

Varianten

• 8011A100 — Triaxialer IEPE-Beschleunigungssensor KiVibe Miniature, PiezoStar Kristall, 100 g
• 8011A250 — Triaxialer IEPE-Beschleunigungssensor KiVibe Miniature, PiezoStar Kristall, 250 g
• 8011A500 — Triaxialer IEPE-Beschleunigungssensor KiVibe Miniature, PiezoStar Kristall, 500 g
• 8011A1K0 — Triaxialer IEPE-Beschleunigungssensor KiVibe Miniature, PiezoStar Kristall, 1000 g
• Z22198E500A — Triaxialer IEPE-Beschleunigungssensor KiVibe Miniature mit TEDS, PiezoStar Kristall, 500 g
• Z22198E1K0A — Triaxialer IEPE-Beschleunigungssensor KiVibe Miniature mit TEDS, PiezoStar Kristall, 1000 g

Technische Daten

• Modell: 8011A
• Produktfamilie: KiVibe Miniature triaxiale IEPE-Beschleunigungssensoren (Typ 8011A)
• Sensorelement: PiezoStar Kristall (Kistler)
• Gewicht: ca. 0,9 g
• Gehäuseform: ca. 6 mm Würfel
• Messbereiche: 100 g, 250 g, 500 g, 1000 g
• Frequenzbereich: 0,3 – 8000 Hz (±5 %)
• Thermische Empfindlichkeitsänderung: minimal (PiezoStar Technologie)
• Rauschverhalten: rauscharme Elektronik; Gehäuseisolation für bessere EMV-Immunität
• Gehäuse: geschweißtes Titangehäuse
• Kabel: integriert, patentierte Befestigung
• Stecker: vierpoliger Standard-Industriestecker (1/4-28 UNF pos.)
• TEDS: integriert bei anwendbaren Varianten
• Herkunft: Hergestellt in der Schweiz
