1-Achs-Beschleunigungsmesser 8703A50M1
piezoelektrischIEPESchub

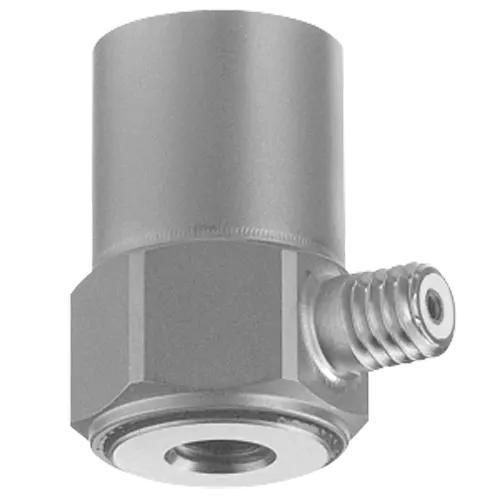

1-Achs-Beschleunigungsmesser - 8703A50M1 - KISTLER - piezoelektrisch / IEPE / Schub
1-Achs-Beschleunigungsmesser - 8703A50M1 - KISTLER - piezoelektrisch / IEPE / Schub
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Achszahl
1-Achs
Technologie
piezoelektrisch, IEPE, Schub
Weitere Eigenschaften
mit integrierter Elektronik, Hochtemperatur, hermetisch dicht, mit Analogausgang, mit Spannungsausgang, isoliert, IP68
Bandbreite

Min: -490 m/s²
(-1.608 ft/s²)

Max: 490 m/s²
(1.608 ft/s²)

Frequenz

Min: 0,5 Hz

Max: 10.000 Hz

Beschreibung

Produktübersicht
  • Der Kistler PiezoStar® Beschleunigungssensor Modell 8703A50M1 ist ein einachsiger piezoelektrischer Aufnehmer mit ±50 g Messbereich, masseisolierter Ausführung und IEPE (Spannung) Ausgang. Hermetische Abdichtung (IP68) und Betriebstemperatur geeignet für NVH-Tests und Hochtemperaturanwendungen (−54 °C bis 165 °C).


Hauptmerkmale
  • Masseisolierter Beschleunigungsaufnehmer mit IEPE-Ausgang
  • Messbereich: ±50 g
  • Empfindlichkeit: 100 mV/g
  • Betriebstemperatur (statisch): −54 °C bis 165 °C
  • Einachsig, PiezoStar® (Shear) Technologie


Messbereiche
  • Maximaler Messbereich: 50 g (±50 g)


Produkttyp
  • Gerätetyp: Beschleunigungssensor
  • Anzahl der Achsen: 1
  • Technologie: PiezoStar® (Shear)


Metrologische Eigenschaften
  • Ansprechschwelle (Beschleunigung): 0,0012 g RMS
  • Thermische Stabilität: Ja


Elektrische Eigenschaften
  • Ausgangssignaltyp: Spannung (Piezoelectric, IEPE)
  • Elektrische Isolierung: Masseisolation
  • Erdfisolierung: Ja


Einflussgrößen
  • Empfindlichkeit (Spannungs-/IEPE-Ausgang): 100 mV/g
  • Temperaturkoeffizient der Empfindlichkeit: 0,004 %/°C


Dynamische Eigenschaften
  • Minimale Frequenz (±5%): 0,5 Hz
  • Maximale Frequenz (±5%): 10 000 Hz


Zertifikate und Normen
  • Schutzgrad (EN 60529): IP68 (hermetische Abdichtung)


Betrieb und Installation
  • Minimale Betriebstemperatur (statisch): −54 °C
  • Maximale Betriebstemperatur (statisch): 165 °C
  • Befestigungsoptionen: Gewindebohrung / Bolzen, Klebstoff / Wachs, Magnetische Basis
  • Befestigung Gewindebohrung: Ja
  • Befestigung Kleber: Ja
  • Befestigung magnetisch: Ja
  • Abdichtung: Hermetische Abdichtung, IP68
  • Typische Anwendungen: NVH-Tests und Messungen bei hohen Temperaturen


Schnittstellen
  • Steckertyp: Seite, 10-32 (negativ)


Technische Spezifikationen
  • Marke: Kistler
  • Modell: 8703A50M1
  • Serie / Technologie: PiezoStar® (Shear)
  • Messbereich: ±50 g
  • Empfindlichkeit: 100 mV/g
  • Ausgang: Spannung (Piezoelectric, IEPE)
  • Anzahl der Achsen: 1
  • Frequenzbereich: 0,5 Hz – 10 000 Hz (±5%)
  • Ansprechschwelle (Beschleunigung): 0,0012 g RMS
  • Temperaturkoeffizient der Empfindlichkeit: 0,004 %/°C
  • Betriebstemperatur: −54 °C bis 165 °C
  • Elektrische Isolierung: Masseisolation
  • Abdichtung / Schutzart: Hermetische Abdichtung, IP68
  • Befestigungsoptionen: Gewindebohrung / Bolzen, Klebstoff / Wachs, Magnetische Basis
  • Stecker: Seite, 10-32 (negativ)
  • Vorgesehene Anwendungen: NVH-Tests
