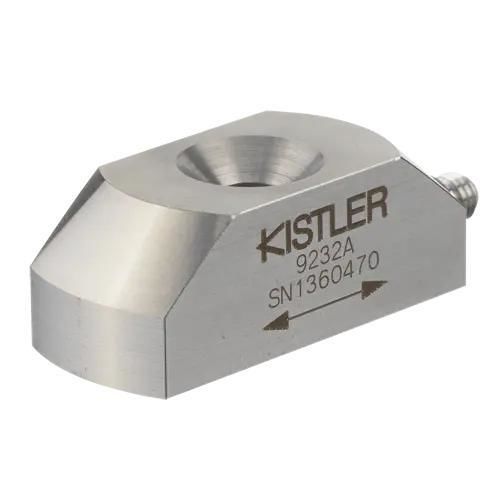

Piezoelektrischer Dehnungssensor 9232A

Produktübersicht
Piezoelektrischer Oberflächen-Dehnungssensor 9232A für hochempfindliche Messungen von Oberflächenverformungen im Bereich -600 … 600 με. Ladungsausgang (piezoelektrisch) mit KIAG 10-32 neg. Stecker. Kein Kabel enthalten.

Hauptmerkmale

• Piezoelektrischer Oberflächen-Dehnungssensor
• Messbereich: -600 … 600 με
• Nominale Empfindlichkeit: ≈–80 pC/µε
• Ausgangssignal: Charge (Piezoelectric, PE)
• Steckertyp: KIAG 10-32 neg.
• Abmessungen (L × B × H): 40 × 17 × 15 mm
• Gewicht: 50 g
• Schutzart: IP65 (EN 60529)
• Betriebstemperatur: 0 … 70 °C
• Kabel: Nicht enthalten

Technische Daten

• Messbereich [µε]: -600 … 600 με
• Überlast: -900 … 900 µε
• Linearität: ≈≤±2 %FSO
• Empfindlichkeit: ≈–80 pC/µε
• Ausgangssignaltyp: Charge (Piezoelectric)
• Schutzart (EN 60529): IP65
• Betriebstemperaturbereich: 0 … 70 °C
• Abmessungen (LxBxH): 40 x 17 x 15 mm
• Gewicht: 50 g

Anwendungen und Installation

• Hochempfindliche Messung von Oberflächenverformungen und strukturelles Monitoring
• Prozessüberwachung, Laborprüfungen und Feldmessungen in industriellen Umgebungen
• Benötigt Ladungsverstärker oder DAQ-Eingang, der piezoelektrische Ladungsausgänge unterstützt
• Als Oberflächensensor montieren gemäß Dokumentation; geeignet für Umgebungen mit IP65-Anforderung

Identifikatoren

• Modell: 9232A
• Interne ID: 18007469
