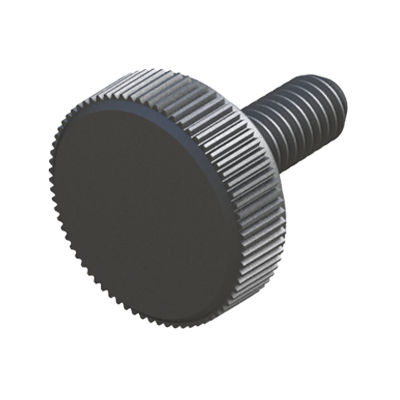

Gewindeknopf MTV

gerändeltrundPOM

Produktbeschreibung
Gerändelte Handräder MTV mit Gewindestift bestehen aus einem Gehäuse aus POM (Polyoxymethylen) und einem Gewindestift aus verzinktem Stahl. Sie sind für manuelles Klemmen und Einstellen in industriellen Anwendungen ausgelegt und werden in verschiedenen metrischen Gewindegrößen und Längen angeboten.

Materialdetails

• Gehäuse: POM (Polyoxymethylen)
• Gewindestift: verzinkter Stahl

Materialeigenschaften
POM bietet gute mechanische Festigkeit, angemessene thermische Stabilität und chemische Beständigkeit für allgemeine industrielle Einsätze. Verzinkte Stahlstifte sorgen für mechanische Festigkeit und grundlegenden Korrosionsschutz.

Verfügbare Farben

• Grau RAL 7038
• Schwarz RAL 7021
• Rot RAL 3001

Konformität / Zusätzliche Informationen
Zeichnung PDF: verfügbar (siehe Produktseite)
UL94: nicht angegeben
IP-Schutz: nicht angegeben
RoHS: konform
Maßeinheit: Millimeter
Video: Produktvideo verfügbar

Varianten / Abmessungstabelle
Referenz | Metrisches Gewinde | L | A | C | B | D
02900100001 | M3 | 8.00 | 9.30 | 8.30 | 4.70 | 0.50
02900100002 | M3 | 10.00 | 9.30 | 8.30 | 4.70 | 0.50
02900100003 | M3 | 12.00 | 9.30 | 8.30 | 4.70 | 0.50
02900100004 | M4 | 10.00 | 12.80 | 10.50 | 5.70 | 1.60
02900100005 | M4 | 12.00 | 12.80 | 10.50 | 5.70 | 1.60
02900100006 | M4 | 14.00 | 12.80 | 10.50 | 5.70 | 1.60
02900100007 | M5 | 12.00 | 15.80 | 11.20 | 6.70 | 2.30
02900100008 | M5 | 14.00 | 15.80 | 11.20 | 6.70 | 2.30
02900100009 | M5 | 16.00 | 15.80 | 11.20 | 6.70 | 2.30
02900100010 | M6 | 14.00 | 18.60 | 13.30 | 7.50 | 2.10
02900100011 | M6 | 16.00 | 18.60 | 13.30 | 7.50 | 2.10
02900100012 | M6 | 20.00 | 18.60 | 13.30 | 7.50 | 2.10
02900100013 | M6 | 14.00 | 25.60 | 13.40 | 8.25 | 1.25
02900100014 | M6 | 16.00 | 25.60 | 13.40 | 8.25 | 1.25
02900100015 | M6 | 20.00 | 25.60 | 13.40 | 8.25 | 1.25
02900100016 | M8 | 16.00 | 25.60 | 16.30 | 10.40 | 3.40
02900100017 | M8 | 20.00 | 25.60 | 16.30 | 10.40 | 3.40
02900100018 | M8 | 25.00 | 25.60 | 16.30 | 10.40 | 3.40

Technische Merkmale / Spezifikationen

• Modell: MTV
• Gehäusematerial: POM (Polyoxymethylen)
• Gewindestift: verzinkter Stahl
• Farben: Grau RAL 7038, Schwarz RAL 7021, Rot RAL 3001
• Konformität: RoHS
• UL94: nicht angegeben
• IP: nicht angegeben
• Maßeinheit: Millimeter
• Verfügbare Gewinde: M3, M4, M5, M6, M8
