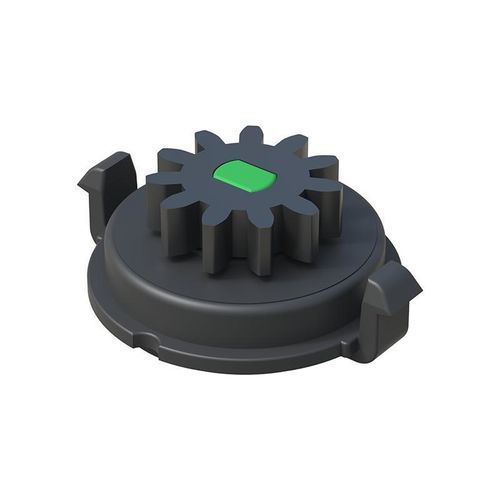

Rotationsdämpfer TBD

hydraulischfür Paneelefür die Automobilindustrie

Produktübersicht
Unsere Drehdämpfer sind in verschiedenen Drehmomentstufen erhältlich und werden hauptsächlich zur Steuerung des Öffnungswegs von Türen und Verkleidungen eingesetzt. Sie finden auch Anwendung in Zeitmechanismen und anderen radialen Bewegungsanwendungen, bei denen eine kontrollierte Verzögerung erforderlich ist. Der Einsatz einer Dämpferlösung verbessert die wahrgenommene Kontrolle und Laufruhe bewegter Bauteile.

Konformität und Dokumentation

• Zeichnung PDF: verfügbar (Zeichnungen zum Download auf der Produktseite)
• UL94: nicht angegeben
• IP: nicht angegeben
• RoHS: ja
• Maße in: Millimeter
• Video: verfügbar

Verfügbare Referenzen
Referenz | Zähnezahl (Z) | Teilkreisdurchmesser Dp (mm) | h (mm) | D (mm) | A (mm) | H (mm) | Plattenstärke c (mm) | Mehr Info
50002000035 | 10 | 8,00 | 3,50 | 16,90 | 21,00 | 8,40 | 1,90 |
50002000036 | 11 | 6,60 | 3,00 | 16,90 | 21,00 | 7,90 | 1,90 |
50002000034 | 11 | 8,80 | 3,00 | 16,90 | 21,00 | 7,90 | 1,90 |
50002000037 | 11 | 8,80 | 4,50 | 16,90 | 21,00 | 9,40 | 1,90 |
50002000038 | 11 | 8,80 | 5,00 (3+2) | 16,90 | 21,00 | 9,90 | 1,90 |
50002000039 | 12 | 9,60 | 3,50 | 16,90 | 21,00 | 8,40 | 1,90 |
50002000040 | 13 | 10,40 | 3,00 | 16,90 | 21,00 | 7,90 | 1,90 |
50002000041 | 13 | 10,40 | 5,00 | 16,90 | 21,00 | 9,90 | 1,90 |
50002000042 | 14 | 7,00 | 3,00 | 16,90 | 21,00 | 7,90 | 1,90 |
50002000043 | 16 | 12,80 | 3,00 | 16,90 | 21,00 | 7,90 | 1,90 |
50002000044 | 16 | 12,80 | 5,00 | 16,90 | 21,00 | 9,90 | 1,90 |

Eigenschaften / technische Daten

• Marke: ISC Plastic Parts
• Produkttyp: Drehdämpfer
• Modell / Handelsbezeichnung: TBD
• Konformität: RoHS-konform; UL94 nicht angegeben; IP-Schutzklasse nicht angegeben
• Maßeinheit: Millimeter
• Verfügbare Referenzen und mechanische Abmessungen oben aufgeführt
• Zeichnungen: PDF-Zeichnungen auf der Produktseite verfügbar
• Video-Demonstration verfügbar
