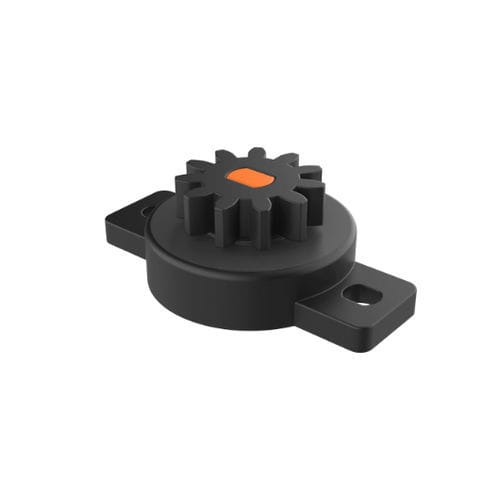

Rotationsdämpfer TBA

Flüssigkeitfür die AutomobilindustrieKunststoff

Produktbeschreibung
Die Rotationsdämpfer Modell TBA von ISC Plastic Parts bieten eine gesteuerte Verzögerung für das Öffnen und Schließen von Türen, Deckeln und Paneelen. Sie eignen sich für radiale Bewegungen und Zeitanwendungen. Das Drehmoment wird durch die Viskosität der Flüssigkeit und die Geometrie der internen Schaufeln bestimmt; jede Einheit wird zu 100 % auf Drehmomentwert geprüft.

Anwendungen

• Möbelkomponenten (Becherhalter, zentrale Armlehnen, Handschuhfächer, Griffe, WC-Sitzdeckel, Schubladen)
• Haushaltsgeräte (Waschmaschinen, Kühlschranktüren, Abfallbehälter)
• Kleinkomponenten-Anwendungen in Elektronik, Medizintechnik und Luftfahrt

Betriebsbedingungen

• Temperaturbereich: -40º bis +90º
• Betriebsdauer: 100.000 Zyklen bei 200 rpm bei Raumtemperatur (1 Zyklus = 0º → 360º → 0º)

Normen / Zertifikate / Hinweise
UL94: nicht spezifiziert
IP: nicht spezifiziert
RoHS: konform
Maßeinheiten: Millimeter
Zeichnungs-PDF: verfügbar (Zeichnung verlinkt auf der Quellseite)
Video: verfügbar (Produktvideo auf der Seite vorhanden)

Referenztabelle (Abmessungen & Daten)
Header: Reference | No. Teeth (Z) | Pitch diameter Dp | h | D | A | H | c
50002000057 | 10 | 8,00 | 3,70 | 14,80 | 24,00 | 8,70 | 3,10
50002000003 | 10 | 8,00 | 3,70 | 15,15 | 24,00 | 8,70 | 2,10
50002000046 | 10 | 8,00 | 3,70 | 14,95 | 24,00 | 7,50 | 2,10
50002000058 | 11 | 6,60 | 3,00 | 14,80 | 24,00 | 8,00 | 3,10
50002000004 | 11 | 6,60 | 3,00 | 15,15 | 24,00 | 8,00 | 2,10
50002000047 | 11 | 6,60 | 3,00 | 14,95 | 24,00 | 6,80 | 2,10
50002000056 | 11 | 8,80 | 3,00 | 14,80 | 24,00 | 8,00 | 3,10
50002000001 | 11 | 8,80 | 3,00 | 15,15 | 24,00 | 8,00 | 2,10
50002000045 | 11 | 8,80 | 3,00 | 14,95 | 24,00 | 6,80 | 2,10
50002000059 | 11 | 8,80 | 4,50 | 14,80 | 24,00 | 9,50 | 3,10
50002000005 | 11 | 8,80 | 4,50 | 15,15 | 24,00 | 9,50 | 2,10
50002000048 | 11 | 8,80 | 4,50 | 14,95 | 24,00 | 8,30 | 2,10
50002000060 | 11 | 8,80 | 5,00 (3+2) | 14,80 | 24,00 | 10,00 | 3,10
50002000006 | 11 | 8,80 | 5,00 (3+2) | 15,15 | 24,00 | 10,00 | 2,10
50002000049 | 11 | 8,80 | 5,00 (3+2) | 14,95 | 24,00 | 8,80 | 2,10
50002000061 | 12 | 9,60 | 3,50 | 14,80 | 24,00 | 8,50 | 3,10
50002000062 | 13 | 10,40 | 3,00 | 14,80 | 24,00 | 8,00 | 3,10
50002000050 | 12 | 9,60 | 3,50 | 14,95 | 24,00 | 7,30 | 2,10
50002000051 | 13 | 10,40 | 3,00 | 14,95 | 24,00 | 6,80 | 2,10
50002000007 | 12 | 9,60 | 3,50 | 15,15 | 24,00 | 8,50 | 2,10
50002000008 | 13 | 10,40 | 3,00 | 15,15 | 24,00 | 8,00 | 2,10
50002000063 | 13 | 10,40 | 5,70 | 14,80 | 24,00 | 10,70 | 3,10
50002000009 | 13 | 10,40 | 5,70 | 15,15 | 24,00 | 10,70 | 2,10
50002000052 | 13 | 10,40 | 5,70 | 14,95 | 24,00 | 9,50 | 2,10
50002000064 | 14 | 7,00 | 3,00 | 14,80 | 24,00 | 8,00 | 3,10
50002000010 | 14 | 7,00 | 3,00 | 15,15 | 24,00 | 8,00 | 2,10
50002000053 | 14 | 7,00 | 3,00 | 14,95 | 24,00 | 6,80 | 2,10
50002000065 | 16 | 12,80 | 3,00 | 14,80 | 24,00 | 8,00 | 3,10
50002000011 | 16 | 12,80 | 3,00 | 15,15 | 24,00 | 8,00 | 2,10
50002000054 | 16 | 12,80 | 3,00 | 14,95 | 24,00 | 6,80 | 2,10
50002000066 | 16 | 12,80 | 5,00 | 14,80 | 24,00 | 10,00 | 3,10
50002000012 | 16 | 12,80 | 5,00 | 15,15 | 24,00 | 10,00 | 2,10
50002000055 | 16 | 12,80 | 5,00 | 14,95 | 24,00 | 8,80 | 2,10

Eigenschaften / technische Spezifikationen

• Modell: TBA
• Marke: ISC Plastic Parts
• Funktion: Rotationsdämpfer für gesteuerte Verzögerung von Türen/Panels und Zeitapplikationen
• Drehmoment bestimmt durch Fluidviskosität und Schaufelgeometrie; alle Einheiten sind zu 100 % auf Drehmoment getestet
• Temperaturbereich: -40º bis +90º
• Betriebsdauer: 100.000 Zyklen bei 200 rpm (0º → 360º → 0º)
• Abmessungen und mehrere Referenzen verfügbar (siehe Referenztabelle oben); Maße in Millimetern
• RoHS: konform; UL94 und IP: nicht spezifiziert
• Produktmedien: Zeichnungs-PDF verfügbar, Produktvideo verfügbar
