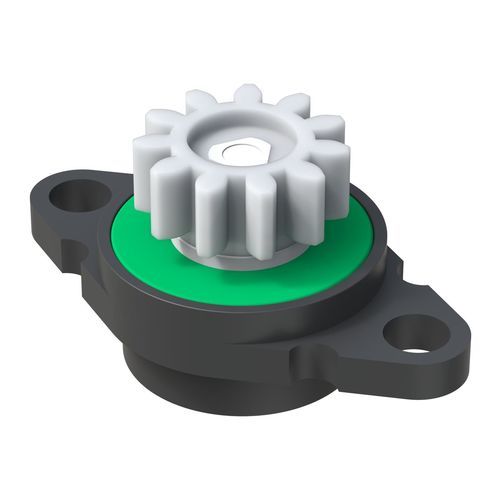

Drehbarer Türdämpfer TBH

für Automobilanwendungen

Beschreibung
Drehdämpfer der TBH-Baureihe sind in verschiedenen Drehmomentausführungen verfügbar und werden typischerweise verwendet, um den Öffnungsweg von Türen oder Abdeckungen zu steuern. Sie finden auch Anwendung in Zeitgebern und anderen Mechanismen, die kontrollierte radiale Bewegung erfordern. Der Einsatz eines Dämpfers sorgt für gesteuerte Bewegung und kann das wahrgenommene Finish von Baugruppen verbessern.

Konformität & Normen
UL94: Nein
IP: Nein
RoHS: Ja

Maße
Maße angegeben in: Millimeter (mm)

Zeichnungen
Zeichnungs-PDF: verfügbar (2D-Zeichnungen)

Medien
Bilder: Produkt-Render und technische Zeichnung verfügbar
Video: Produktvideo verfügbar

Tabelle - Produktreferenzen
Referenz | Zähne (Z) | Teilkreisdurchmesser Dp | h | D | A | H | c | Mehr Infos
50002000200 | 11 | 13,75 | 6,00 | 22,00 | 40,00 | 19,00 | 5,00 | Informationen verfügbar

Technische Spezifikationen

• Modell: TBH
• Referenz: 50002000200
• Zähne (Z): 11
• Teilkreisdurchmesser (Dp): 13,75 mm
• h: 6,00 mm
• D: 22,00 mm
• A: 40,00 mm
• H: 19,00 mm
• c: 5,00 mm
• Maßeinheit: Millimeter
• RoHS: Konform
• UL94: Nicht angegeben / nicht anwendbar
• IP: Nicht angegeben
• Medien: Haupt-Renderbild, technische Zeichnung, Produktvideo verfügbar
