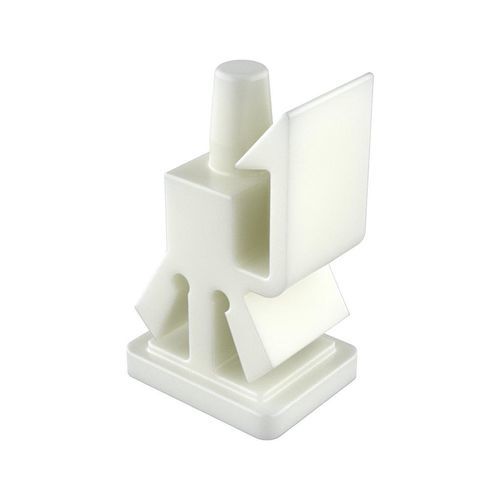

Robuste Befestigungslasche MATC

für Automobilanwendungen

Produktbeschreibung
Die einrastbare Halterung wird von unten in die Leiterplatte eingesetzt. Der Verriegelungsarm klemmt an der Seite der Leiterplatte, sodass Einbau und Austausch von Leiterplatten einfach möglich sind. Die Halterung dreht sich nicht im Chassis oder in den Positionierungsbohrungen. Der Abstand zur Leiterplatte kann je nach Chassisdicke variieren.

Normen und Konformität

• UL94: V2
• RoHS: Konform
• IP: Nicht angegeben

Maße
Maßeinheit: Millimeter

Zeichnungen und Medien
Zeichnungs-PDF: Verfügbar
Video: Verfügbar

Tabelle - Referenzen
Referenz | L | Bohrungsmaß Anker 1 | Bohrungsmaß Anker 2 | Plattenstärke Anker 1 | Plattenstärke Anker 2 | H1 / H2 | B / D / A | C / F
00100900408 | 4,80 | 7,92 x 9,53 | 4,00 | 1,30 | 1,60 | 5,84 / 1,78 | 9,53 / 11,94 / 10,80 | 7,67 / 5,08

Technische Merkmale / Spezifikationen

• Referenz: 00100900408
• Länge (L): 4,80 mm
• Bohrungsmaß Anker 1: 7,92 x 9,53 mm
• Bohrungsmaß Anker 2: 4,00 mm
• Plattenstärke Anker 1: 1,30 mm
• Plattenstärke Anker 2: 1,60 mm
• H1 / H2: 5,84 / 1,78 mm
• B / D / A: 9,53 / 11,94 / 10,80 mm
• C / F: 7,67 / 5,08 mm
• UL94-Klassifizierung: V2
• RoHS: Konform
• Maßeinheit: Millimeter
