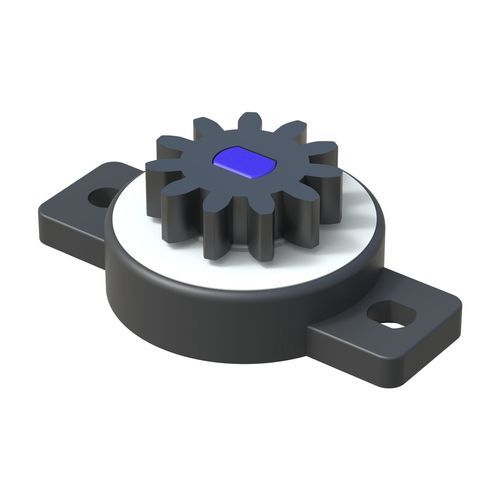

Rotationsdämpfer TBE
hydraulischfür die AutomobilindustrieEinweg

Rotationsdämpfer - TBE - ISC PLASTIC PARTS - hydraulisch / für die Automobilindustrie / Einweg
Rotationsdämpfer - TBE - ISC PLASTIC PARTS - hydraulisch / für die Automobilindustrie / Einweg
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Funktion
Rotation
Technologie
hydraulisch
Anwendung
für die Automobilindustrie
Weitere Eigenschaften
Einweg
Durchmesser

Min: 6,6 mm
(0,3 in)

Max: 12,8 mm
(0,5 in)

Höhe

Min: 3 mm
(0,1 in)

Max: 10 mm
(0,4 in)

Beschreibung

Beschreibung
Einweg-Rotationsdämpfer Modell TBE zur Steuerung und Dämpfung von Rotationsbewegungen in Öffnungsanwendungen. Erhältlich in mehreren Zahnkonfigurationen, um unterschiedliche Hubprofile und Einbaubedingungen abzudecken. Wird üblicherweise zur Regelung des Öffnungshubs von Türen, Klappen oder Verkleidungen eingesetzt; Varianten eignen sich auch für Zeitsteuerungs- oder radialbewegungsbezogene Anwendungen.

Anwendungen
  • Gesteuertes Öffnen von Türen, Paneelen und Abdeckungen
  • Zeit- und Rückstellmechanismen
  • Integration in Baugruppen, die definierte Rotationsdämpfung benötigen


Zertifizierungen & Konformität
  • RoHS: Ja
  • UL94: Nicht spezifiziert / Keine Daten
  • IP-Schutzklasse: Nicht spezifiziert / Keine Daten


Maße
Angaben in: Millimeter

Medien
  • Technische Zeichnungen: PDF-Zeichnung verfügbar (2D-Zeichnungen)
  • Video: Produktvideo verfügbar
  • Bilder: Renderings und Zeichnungsbilder verfügbar


Varianten (Tabelle)
Referenz | Zähne (Z) | Teilkreisdurchmesser Dp (mm) | h / H (mm) | D (mm) | A (mm) | c (mm)
50002000101 | 10 | 8.00 | 3.50 / 8.50 | 15.20 | 24.00 | 2.10
50002000102 | 11 | 6.60 | 3.00 / 8.00 | 15.20 | 24.00 | 2.10
50002000100 | 11 | 8.80 | 3.00 / 8.00 | 15.20 | 24.00 | 2.10
50002000103 | 11 | 8.80 | 4.50 / 9.50 | 15.20 | 24.00 | 2.10
50002000104 | 11 | 8.80 | 5.00 (3+2) / 10.00 | 15.20 | 24.00 | 2.10
50002000106 | 12 | 9.60 | 3.50 / 8.00 | 15.20 | 24.00 | 2.10
50002000105 | 12 | 9.60 | 3.50 / 8.50 | 15.20 | 24.00 | 2.10
50002000107 | 13 | 10.40 | 5.00 / 10.00 | 15.20 | 24.00 | 2.10
50002000108 | 14 | 7.00 | 3.00 / 8.00 | 15.20 | 24.00 | 2.10
50002000109 | 16 | 12.80 | 3.00 / 8.00 | 15.20 | 24.00 | 2.10
50002000110 | 16 | 12.80 | 5.00 / 10.00 | 15.20 | 24.00 | 2.10

Technische Daten
  • Modell: TBE
  • Marke: ISC Plastic Parts
  • RoHS-konform: Ja
  • UL94: Nicht spezifiziert
  • IP-Schutzklasse: Nicht spezifiziert
  • Maßeinheit: Millimeter
  • Verfügbare Medien: 2D-Zeichnung (PDF), Produktvideo, Render- und Zeichnungsbilder
  • Anzahl gelisteter Varianten: 11 (Referenzen in der obigen Tabelle)
