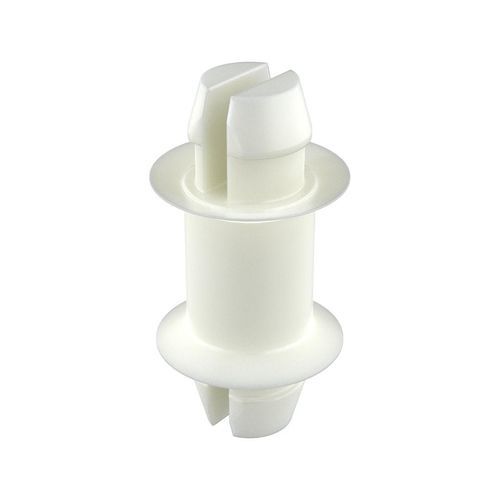

Abstandshalter für Halbleiterplatte MCC

stapelbarfür die Automobilindustrie

Beschreibung
Der Leiterplatten-Pfosten/Abstandshalter MCC ist ein kombiniertes Pfosten-/Distanzteil zur Befestigung von Leiterplatten auf Metallgehäusen oder zum Stapeln mehrerer PCB-Ebenen bei gleichzeitiger elektrischer Isolation. Unterlegscheiben an beiden Enden sichern die Leiterplatte und erhöhen die Stabilität der Baugruppe sowie die Auszugsfestigkeit.

Weitere Informationen

• Möglichkeit von gefärbten Ausführungen
• Zeichnung: als PDF verfügbar (2D-Zeichnungen)
• UL94: V2
• IP: nicht angegeben
• RoHS: konform
• Maßeinheit: Millimeter
• Video-Demonstration verfügbar

Referenztabelle
Referenz; L; Bohrungsdurchmesser; Plattenstärke; D1; D; A; H; G; Mehr Info
00100900169; 3,18; 3,18; 1,60; 3,86; 5,84; 3,58; 3,56; 0,76
00100900156; 3,18; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900431; 5,84; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900170; 6,35; 3,18; 1,60; 3,96; 5,84; 3,58; 3,56; 0,76
00100900157; 6,35; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900158; 6,60; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900432; 7,00; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900171; 7,92; 3,18; 1,60; 3,86; 5,84; 3,58; 3,56; 0,76
00100900159; 7,92; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900172; 9,53; 3,18; 1,60; 3,86; 5,84; 3,58; 3,56; 0,76
00100900160; 9,70; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900173; 11,11; 3,18; 1,60; 3,86; 5,84; 3,58; 3,56; 0,76
00100900161; 11,11; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900433; 12,00; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900174; 12,70; 3,18; 1,60; 3,86; 5,84; 3,58; 3,56; 0,76
00100900162; 12,70; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900175; 15,88; 3,18; 1,60; 3,86; 5,84; 3,58; 3,56; 0,76
00100900163; 15,88; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900429; 18,29; 3,18; 1,60; 3,86; 5,84; 3,58; 3,56; 0,76
00100900176; 19,05; 3,18; 1,60; 3,96; 5,84; 3,58; 3,56; 0,76
00100900164; 19,05; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900165; 20,02; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900430; 20,83; 3,18; 1,60; 3,86; 5,84; 3,58; 3,56; 0,76
00100900177; 22,23; 3,18; 1,60; 3,86; 5,84; 3,58; 3,56; 0,76
00100900166; 22,23; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900178; 24,13; 3,18; 1,60; 3,86; 5,84; 3,58; 3,56; 0,76
00100900179; 25,40; 3,18; 1,60; 3,86; 5,84; 3,58; 3,56; 0,76
00100900167; 25,40; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76
00100900168; 31,75; 3,96; 1,60; 4,75; 7,14; 4,37; 3,56; 0,76

Technische Spezifikationen

• Funktion: Pfosten/Abstandshalter zur Montage und zum Stapeln von Leiterplatten; ersetzt Verwendung von Schrauben, Muttern und Sicherungs-Unterlegscheiben
• Stellt eine isolierte Verbindung zwischen Leiterplatte und Metallgehäuse her
• Unterlegscheiben an beiden Enden verbessern Stabilität, Baugruppenintegrität und Auszugsfestigkeit
• UL94-Klassifizierung: V2
• RoHS: konform
• IP: nicht angegeben (keine IP-Schutzangabe)
• Maßeinheit: Millimeter
• Verfügbare Varianten: mehrere Referenzgrößen (siehe Tabelle oben)
• Möglichkeit gefärbter Ausführungen
