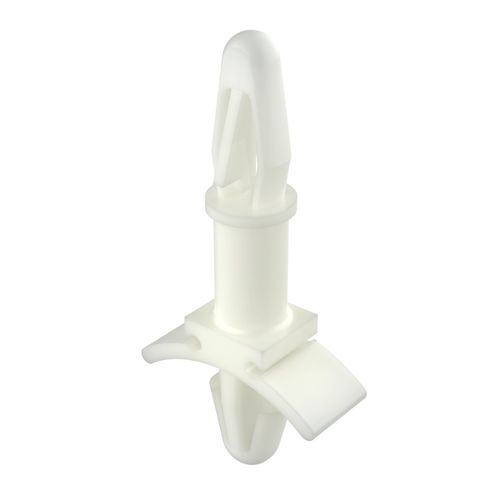

Abstandshalter für Halbleiterplatte MSCIA

stapelbarfür die Automobilindustrie

Produktbeschreibung
Einrastbarer PCB-Abstandshalter zum Verbinden eines unteren Chassis mit einer oberen Leiterplatte ohne Schrauben. Der Abstandshalter MSCIA bietet eine wiederverwendbare mechanische Verbindung in vorgebohrten oder gestanzten Löchern und ermöglicht eine schnelle Montage sowie das Stapeln von Leiterplatten in mehreren Ebenen.

Optionen

• Gefärbte Ausführungen auf Anfrage erhältlich

Zertifizierungen / Konformität
UL94: V2
RoHS: Ja
IP: Nicht angegeben

Maße
Abmessungen und Maße angegeben in: Millimeter (mm)

Multimedia
Produktvideo verfügbar (MP4 auf der Seite).

Varianten-Tabelle (Auszug)
Referenz | L | Lochgröße Anker 1 | Plattenstärke Anker 1 | Lochgröße Anker 2 | Plattenstärke Anker 2 | Typ
00100901051 | 2,90 | 4,00 | 1,57 | 4,75 | 0,75 bis 1,98 | 1
01301400800 | 3,20 | 3,18 | 1,57 | 3,18 | 0,79 bis 1,98 | 1
00100900078 | 4,75 | 3,20 | 1,57 | 3,20 | 1,57 | 1
00100901052 | 4,75 | 4,00 | 1,57 | 4,75 | 0,75 bis 1,98 | 1
01301400801 | 4,80 | 3,18 | 1,57 | 3,18 | 0,79 bis 1,98 | 1
01301400806 | 4,80 | 4,00 | 1,57 | 4,75 | 0,20 bis 1,40 | 1
01301400802 | 4,80 | 4,00 | 1,57 | 4,75 | 0,79 bis 1,98 | 1
01301400803 | 4,80 | 4,00 | 1,57 | 4,75 | 0,79 bis 1,98 | 2
01301400807 | 4,80 | 4,00 | 1,57 | 4,75 | 1,98 bis 3,56 | 1
01301400805 | 4,80 | 4,00 | 2,36 | 4,75 | 0,79 bis 1,98 | 1
01301400804 | 4,80 | 4,00 | 2,36 | 4,75 | 1,98 bis 3,56 | 1
00100900052 | 5,50 | 4,00 | 1,57 | 4,75 | 0,75 bis 1,98 | 2

Technische Merkmale / Spezifikationen

• Produktfamilie / Modell: MSCIA
• Funktion: Einrastbarer Abstandshalter zum Verbinden von Chassis und Leiterplatte ohne Schrauben
• Material / Brandschutzklassifizierung: UL94 = V2 (wie angegeben)
• RoHS: Konform
• IP-Schutzart: Nicht angegeben
• Einheiten: Abmessungen und Maße in Millimetern
• Verfügbare Optionen: Gefärbte Ausführungen auf Anfrage
• Multimedia: Produktvideo verfügbar (MP4 auf der Seite)
• Varianten: Mehrere Artikelnummern mit unterschiedlichen L, Lochgrößen und Plattenstärken (Auszug oben)
