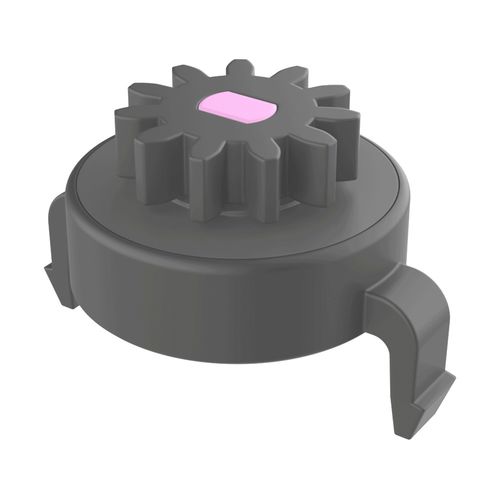

Rotationsdämpfer TBChydraulischfür Paneelefür die Automobilindustrie
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Funktion
- Rotation
- Technologie
- hydraulisch
- Anwendung
- für die Automobilindustrie, für Paneele
- Material
- Kunststoff
- Gewindelänge
Min: 3 mm
(0,1 in)Max: 5 mm
(0,2 in)- Durchmesser
Min: 6,6 mm
(0,3 in)Max: 12,8 mm
(0,5 in)- Höhe
Min: 7,6 mm
(0,3 in)Max: 10,3 mm
(0,4 in)
Beschreibung
Beschreibung
Drehdämpfer von ISC Plastic Parts sind in einem breiten Drehmomentbereich erhältlich und werden hauptsächlich verwendet, um die Öffnungsbewegung von Türen oder Panels zu kontrollieren. Sie finden auch Anwendung in Zeitgebern und anderen radialen Bewegungsanwendungen, in denen eine gesteuerte Rotation erforderlich ist.
Tabelle - Produktvarianten
Referenz ; Anzahl Zähne (Z) ; Teilkreisdurchmesser Dp ; h ; D ; A ; H ; Plattenstärke c
50002000024 ; 10 ; 8,00 ; 3,50 ; 14,95 ; 20,80 ; 8,75 ; 2,00
50002000068 ; 10 ; 8,00 ; 3,50 ; 14,95 ; 21,45 ; 8,10 ; 2,00
50002000025 ; 11 ; 6,60 ; 3,00 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000069 ; 11 ; 6,60 ; 3,00 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000023 ; 11 ; 8,80 ; 3,00 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000067 ; 11 ; 8,80 ; 3,00 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000026 ; 11 ; 8,80 ; 4,50 ; 14,95 ; 20,80 ; 9,75 ; 2,00
50002000070 ; 11 ; 8,80 ; 4,50 ; 14,95 ; 21,45 ; 9,10 ; 2,00
50002000027 ; 11 ; 8,80 ; 5,00 (3+2) ; 14,95 ; 20,80 ; 10,25 ; 2,00
50002000071 ; 11 ; 8,80 ; 5,00 (3+2) ; 14,95 ; 21,45 ; 9,60 ; 2,00
50002000028 ; 12 ; 9,60 ; 3,50 ; 14,95 ; 20,80 ; 8,75 ; 2,00
50002000072 ; 12 ; 9,60 ; 3,50 ; 14,95 ; 21,45 ; 8,10 ; 2,00
50002000029 ; 12 ; 9,60 ; 3,50 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000073 ; 12 ; 9,60 ; 3,50 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000030 ; 13 ; 10,40 ; 5,00 ; 14,95 ; 20,80 ; 10,25 ; 2,00
50002000074 ; 13 ; 10,40 ; 5,00 ; 14,95 ; 21,45 ; 9,60 ; 2,00
50002000031 ; 14 ; 7,00 ; 3,00 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000075 ; 14 ; 7,00 ; 3,00 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000032 ; 16 ; 12,80 ; 3,00 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000076 ; 16 ; 12,80 ; 3,00 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000033 ; 16 ; 12,80 ; 5,00 ; 14,95 ; 20,80 ; 10,25 ; 2,00
50002000077 ; 16 ; 12,80 ; 5,00 ; 14,95 ; 21,45 ; 9,60 ; 2,00
Hinweise
Maße angegeben in: Millimeter
RoHS: Konform
Video: für dieses Produkt verfügbar
Zeichnung PDF: Downloadlink auf der Seite angegeben (keine direkte PDF-URL in der Quelle)
Eigenschaften / technische Daten
Drehdämpfer von ISC Plastic Parts sind in einem breiten Drehmomentbereich erhältlich und werden hauptsächlich verwendet, um die Öffnungsbewegung von Türen oder Panels zu kontrollieren. Sie finden auch Anwendung in Zeitgebern und anderen radialen Bewegungsanwendungen, in denen eine gesteuerte Rotation erforderlich ist.
Tabelle - Produktvarianten
Referenz ; Anzahl Zähne (Z) ; Teilkreisdurchmesser Dp ; h ; D ; A ; H ; Plattenstärke c
50002000024 ; 10 ; 8,00 ; 3,50 ; 14,95 ; 20,80 ; 8,75 ; 2,00
50002000068 ; 10 ; 8,00 ; 3,50 ; 14,95 ; 21,45 ; 8,10 ; 2,00
50002000025 ; 11 ; 6,60 ; 3,00 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000069 ; 11 ; 6,60 ; 3,00 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000023 ; 11 ; 8,80 ; 3,00 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000067 ; 11 ; 8,80 ; 3,00 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000026 ; 11 ; 8,80 ; 4,50 ; 14,95 ; 20,80 ; 9,75 ; 2,00
50002000070 ; 11 ; 8,80 ; 4,50 ; 14,95 ; 21,45 ; 9,10 ; 2,00
50002000027 ; 11 ; 8,80 ; 5,00 (3+2) ; 14,95 ; 20,80 ; 10,25 ; 2,00
50002000071 ; 11 ; 8,80 ; 5,00 (3+2) ; 14,95 ; 21,45 ; 9,60 ; 2,00
50002000028 ; 12 ; 9,60 ; 3,50 ; 14,95 ; 20,80 ; 8,75 ; 2,00
50002000072 ; 12 ; 9,60 ; 3,50 ; 14,95 ; 21,45 ; 8,10 ; 2,00
50002000029 ; 12 ; 9,60 ; 3,50 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000073 ; 12 ; 9,60 ; 3,50 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000030 ; 13 ; 10,40 ; 5,00 ; 14,95 ; 20,80 ; 10,25 ; 2,00
50002000074 ; 13 ; 10,40 ; 5,00 ; 14,95 ; 21,45 ; 9,60 ; 2,00
50002000031 ; 14 ; 7,00 ; 3,00 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000075 ; 14 ; 7,00 ; 3,00 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000032 ; 16 ; 12,80 ; 3,00 ; 14,95 ; 20,80 ; 8,25 ; 2,00
50002000076 ; 16 ; 12,80 ; 3,00 ; 14,95 ; 21,45 ; 7,60 ; 2,00
50002000033 ; 16 ; 12,80 ; 5,00 ; 14,95 ; 20,80 ; 10,25 ; 2,00
50002000077 ; 16 ; 12,80 ; 5,00 ; 14,95 ; 21,45 ; 9,60 ; 2,00
Hinweise
Maße angegeben in: Millimeter
RoHS: Konform
Video: für dieses Produkt verfügbar
Zeichnung PDF: Downloadlink auf der Seite angegeben (keine direkte PDF-URL in der Quelle)
Eigenschaften / technische Daten
- Produkttyp: Drehdämpfer
- Hersteller / Marke: ISC Plastic Parts
- Verfügbare Referenzen (Beispiele): siehe Tabelle oben (mehrere Varianten mit unterschiedlicher Zahnanzahl, Teilkreisdurchmesser und Höhen)
- Anzahl Zähne (Z): reicht je nach Referenz von 10 bis 16
- Teilkreisdurchmesser (Dp): Werte in der Tabelle (z. B. 6,60 ; 8,00 ; 8,80 ; 9,60 ; 10,40 ; 12,80)
- Plattenstärke (c): 2,00 mm (für alle aufgelisteten Varianten)
- UL94: nicht angegeben
- IP-Schutzart: nicht angegeben
