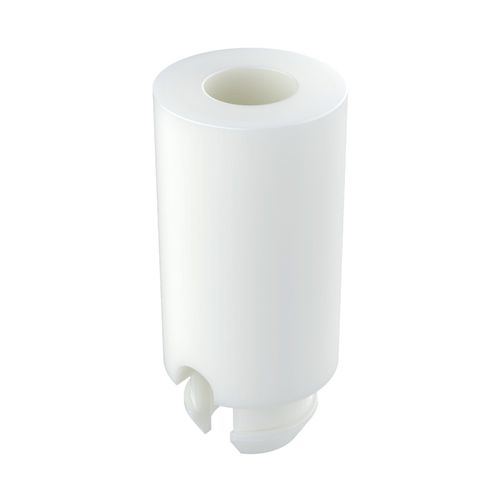

Abstandshalter für Halbleiterplatte MSEC

stapelbarfür die Automobilindustrie

Produktübersicht
Die MSEC-Familie umfasst selbsthaltende isolierende Leiterplattenhalter mit Schnappverriegelung, erhältlich als Typ 1 (durchgehend) und Typ 2 (durchgehend mit Senkung), entwickelt für schnelles Push-in-Befestigen und definierte Abstände von Leiterplatten.

Funktion
Ermöglicht die sequentielle Stapelmontage mehrerer Leiterplatten entlang derselben Achse und damit die progressive Installation vom Basspanel zu oberen Platinen. Bietet stabile mechanische Halterung, definierte Abstände und zuverlässige elektrische Isolation zwischen Bauteilen und Gehäuse.

Materialien & Klassifizierungen

• Material: PA66 (Polyamid 66)
• Flammschutz: UL94 V-2 (einige Varianten UL94 V-0)
• Farben: Natur, Rot (modellabhängig)
• Typen: Typ 1 (durchgehend), Typ 2 (durchgehend mit Senkung)

Verfügbare Referenzen (Zusammenfassung)
Mehrere Standardreferenzen decken Durchmesser und Längen von 3,20 mm bis 25,40 mm ab, mit Panelstärke 1,57 mm und Bohrmaßen um 4,70–4,75 mm. Die vollständige Referenztabelle und dimensionierte Zeichnungen sind im PDF enthalten.

Weitere Ressourcen & Konformität

• 2D-Zeichnung PDF verfügbar
• UL94-Klassifizierungen angegeben; einige Varianten V0
• RoHS-konform
• IP: nicht angegeben
• Maße in Millimetern
• Demonstrationsvideo verfügbar

Technische Merkmale

• Familie / Modell: MSEC
• Funktion: Isolierender Leiterplattenhalter mit Schnappverriegelung für schnelle Befestigung und Abstände von Leiterplatten
• Montage: Push-in-Schnappsystem für sequentielle Stapelmontage
• Halt: Stabile mechanische Halterung und definierte Abstände
• Elektrische Isolation: Sorgt für Isolation zwischen Bauteilen und Gehäuse
• Material: PA66
• Flammschutzklasse: UL94 V-2 / UL94 V-0 (variantenabhängig)
• Farben: Natur, Rot
• Typen: Typ 1 (durchgehend), Typ 2 (durchgehend mit Senkung)
• Schraubenkompatibilität: Typisch M3; einige Varianten M3,5 oder M4
• Einheiten: Millimeter
• Konformität: RoHS
