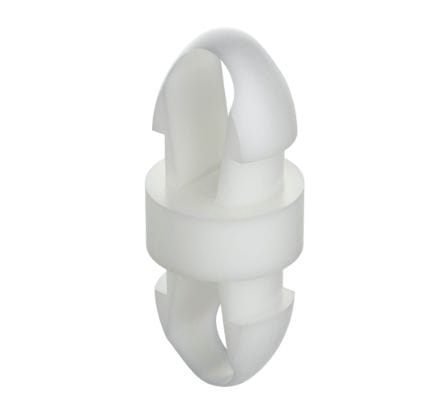

Clip für die Fahrzeugindustrie MKHI

Befestigungmit Farbkodierung

Beschreibung
Verriegelbarer Leiterplattenhalter, der Schrauben, Muttern und Sicherungsringe bei der Montage von Leiterplatten auf Metallchassis oder beim Stapeln in mehreren Ebenen überflüssig macht. Ein Verriegelungsclip bietet eine mechanisch sichere, wiederverwendbare Verbindung in vorgebohrten oder gestanzten Löchern (2,50 mm) und verkürzt die Montagezeit.

Optionen / Hinweise

• Farbige Ausführungen auf Anfrage

Zertifizierungen / Konformität

• UL94: V2 - V0
• RoHS: Konform

Maße
Maße angegeben in: Millimeter

Multimedia
Video für das Produkt verfügbar (Demonstration / Referenz).

Tabelle - Referenzen und Abmessungen
Referenz | L | Lochgröße | Plattenstärke | D | A | H | Typ
01301400200 | 2,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900122 | 2,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400218 | 2,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400201 | 3,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900123 | 3,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400219 | 3,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
00100900443 | 3,50 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400202 | 4,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900124 | 4,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400220 | 4,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400203 | 5,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900125 | 5,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400221 | 5,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400204 | 6,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900126 | 6,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400222 | 6,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400205 | 7,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
01301400223 | 7,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400206 | 8,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900127 | 8,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400224 | 8,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400207 | 9,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
01301400225 | 9,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400208 | 10,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900128 | 10,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400226 | 10,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400209 | 12,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900129 | 12,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400227 | 12,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400210 | 14,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900130 | 14,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400228 | 14,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400211 | 16,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900131 | 16,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400229 | 16,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400212 | 18,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900444 | 18,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400230 | 18,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400213 | 20,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900445 | 20,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400231 | 20,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400214 | 22,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
00100900446 | 22,00 | 2,50 | 1,60 | 4,60 | 2,90 | 3,56 | 2
01301400232 | 22,00 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400215 | 22,50 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
01301400216 | 26,50 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
01301400233 | 26,50 | 3,50 | 1,57 | 4,60 | 4,10 | 4,70 | 1
01301400217 | 35,00 | 2,50 | 1,57 | 4,60 | 3,00 | 3,70 | 1
