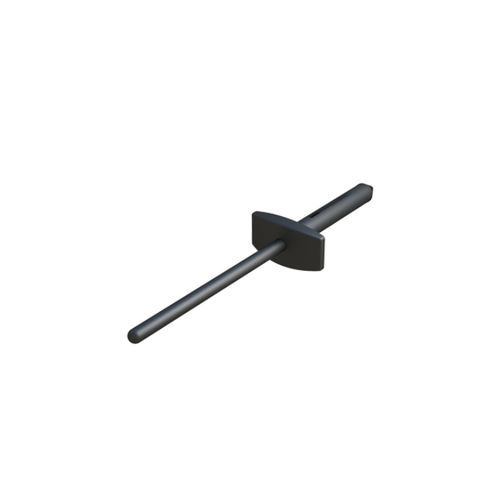

Blindniete MRI

FlachkopfNylonDornbruch

Produktbeschreibung

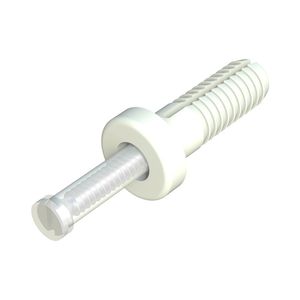

Der Blindniet ist ein Präzisionsniet, der zum Verbinden von Kunststoff mit Kunststoff, Kunststoff mit Metall und Kunststoff mit glasfaserverstärkten Elementen verwendet wird. Diese Nieten sind nicht leitend und korrosionsbeständig. Das Gehäuse besteht aus schlagzäh modifiziertem Nylon (PA66) und der Stift ist aus Acetal (POM) gefertigt. Das Dreibein-Design sorgt dafür, dass die Platten sicher verriegelt werden und ein Herausziehen verhindert wird. Der Niet wird von beiden Seiten der Baugruppe mit standardmäßigen Nietwerkzeugen eingesetzt. Wenn der Stift durch das Gehäuse gezogen wird, zieht er die Platten zusammen. Nach dem Setzen bricht der Stift ab und selbst der Kopf hinterlässt ein ansprechendes Finish.

Zertifizierungen und Konformität

• UL94: V2
• RoHS: Konform
• IP: Nicht angegeben

Maße
Millimeter

Varianten (Tabelle)
Referenz | Lochgröße | Plattenstärke | C | H | L | D / D1 | d | A | Mehr Info
50001000120 | 4,00 | 6,00 to 10,00 | 2,55 | 26,30 | 65,20 | 15,65 / 8,30 | 2,30 | 3,80 |
50001000121 | 4,20 | 1,50 to 4,50 | 2,70 | 18,80 | 47,80 | 15,20 / 7,70 | 2,40 | 4,00 |

Multimedia

• 2D-Zeichnungen: Verfügbar (PDF)
• Video: Verfügbar

Eigenschaften / technische Spezifikationen

• Gehäusematerial: schlagzäh modifiziertes Nylon (PA66)
• Stiftmaterial: Acetal (POM)
• Elektrisch: nicht leitend
• Korrosion: nicht korrosiv
• Design: Dreibein-Design zur Sicherung und Verhinderung des Herausziehens
• Montage: Einsetzbar von beiden Seiten mit standardmäßigen Nietwerkzeugen; der Stift wird gezogen und bricht beim Setzen ab
• Normen / Konformität: UL94 V2; RoHS konform
• Maße in Millimetern angegeben
• Verfügbare Referenzen: 50001000120, 50001000121
