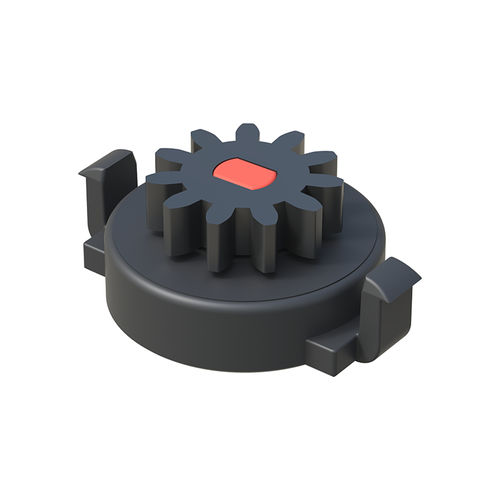

Rotationsdämpfer TBBFlüssigkeitfür Möbelfür die Fahrzeugindustrie
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Funktion
- Rotation
- Technologie
- Flüssigkeit
- Anwendung
- für Möbel, für die Fahrzeugindustrie
- Gewindelänge
Max: 5 mm
(0,2 in)Min: 3 mm
(0,1 in)- Durchmesser
15 mm
(0,6 in)- Höhe
Max: 10 mm
(0,4 in)Min: 7,7 mm
(0,3 in)
Beschreibung
Produktübersicht
Die Rotationsdämpfer der Serie TBB bieten kontrollierte Rotationsbremsung in einem Bereich unterschiedlicher Drehmomentwerte. Sie werden üblicherweise zur Regulierung des Öffnungshubs von Türen und Paneelen eingesetzt und können auch in Zeitgebern oder radialen Bewegungsmechanismen verwendet werden. Varianten unterscheiden sich in Zahnzahl, Teilkreisdurchmesser und Plattendicke.
Dokumentation & Konformität
Tabelle - Produktvarianten
Referenz | Nr. Zähne (Z) | Teilkreisdurchmesser Dp (mm) | h (mm) | D (mm) | A (mm) | H (mm) | Plattendicke c (mm)
50002000013 | 10 | 8,00 | 3,50 | 14,95 | 20,80 | 8,50 | 2,50
50002000079 | 10 | 8,00 | 3,50 | 14,95 | 24,00 | 8,20 | 2,10
50002000014 | 11 | 6,60 | 3,00 | 14,95 | 20,80 | 8,00 | 2,50
50002000080 | 11 | 6,60 | 3,00 | 14,95 | 24,00 | 7,70 | 2,10
50002000002 | 11 | 8,80 | 3,00 | 14,95 | 20,80 | 8,00 | 2,50
50002000078 | 11 | 8,80 | 3,00 | 14,95 | 24,00 | 7,70 | 2,10
50002000015 | 11 | 8,80 | 4,50 | 14,95 | 20,80 | 9,50 | 2,50
50002000081 | 11 | 8,80 | 4,50 | 14,95 | 24,00 | 9,20 | 2,10
50002000016 | 11 | 8,80 | 5,00 (3+2) | 14,95 | 20,80 | 10,00 | 2,50
50002000082 | 11 | 8,80 | 5,00 (3+2) | 14,95 | 24,00 | 9,70 | 2,10
50002000017 | 12 | 9,60 | 3,50 | 14,95 | 20,80 | 8,50 | 2,50
50002000083 | 12 | 9,60 | 3,50 | 14,95 | 24,00 | 8,20 | 2,10
50002000018 | 12 | 9,60 | 3,50 | 14,95 | 20,80 | 8,00 | 2,50
50002000084 | 12 | 9,60 | 3,50 | 14,95 | 24,00 | 7,70 | 2,10
50002000019 | 13 | 10,40 | 5,00 | 14,95 | 20,80 | 10,00 | 2,50
50002000085 | 13 | 10,40 | 5,00 | 14,95 | 24,00 | 9,70 | 2,10
50002000020 | 14 | 7,00 | 3,00 | 14,95 | 20,80 | 8,00 | 2,50
50002000086 | 14 | 7,00 | 3,00 | 14,95 | 24,00 | 7,70 | 2,10
50002000021 | 16 | 12,80 | 3,00 | 14,95 | 20,80 | 8,00 | 2,50
50002000087 | 16 | 12,80 | 3,00 | 14,95 | 24,00 | 7,70 | 2,10
50002000022 | 16 | 12,80 | 5,00 | 14,95 | 20,80 | 10,00 | 2,50
50002000088 | 16 | 12,80 | 5,00 | 14,95 | 24,00 | 9,70 | 2,10
Eigenschaften / technische Spezifikationen
Die Rotationsdämpfer der Serie TBB bieten kontrollierte Rotationsbremsung in einem Bereich unterschiedlicher Drehmomentwerte. Sie werden üblicherweise zur Regulierung des Öffnungshubs von Türen und Paneelen eingesetzt und können auch in Zeitgebern oder radialen Bewegungsmechanismen verwendet werden. Varianten unterscheiden sich in Zahnzahl, Teilkreisdurchmesser und Plattendicke.
Dokumentation & Konformität
- Zeichnung PDF: verfügbar (2D)
- UL94: nicht angegeben
- IP-Schutzart: nicht angegeben
- RoHS: konform
- Einheiten: Millimeter
- Video: MP4-Demonstration verfügbar
Tabelle - Produktvarianten
Referenz | Nr. Zähne (Z) | Teilkreisdurchmesser Dp (mm) | h (mm) | D (mm) | A (mm) | H (mm) | Plattendicke c (mm)
50002000013 | 10 | 8,00 | 3,50 | 14,95 | 20,80 | 8,50 | 2,50
50002000079 | 10 | 8,00 | 3,50 | 14,95 | 24,00 | 8,20 | 2,10
50002000014 | 11 | 6,60 | 3,00 | 14,95 | 20,80 | 8,00 | 2,50
50002000080 | 11 | 6,60 | 3,00 | 14,95 | 24,00 | 7,70 | 2,10
50002000002 | 11 | 8,80 | 3,00 | 14,95 | 20,80 | 8,00 | 2,50
50002000078 | 11 | 8,80 | 3,00 | 14,95 | 24,00 | 7,70 | 2,10
50002000015 | 11 | 8,80 | 4,50 | 14,95 | 20,80 | 9,50 | 2,50
50002000081 | 11 | 8,80 | 4,50 | 14,95 | 24,00 | 9,20 | 2,10
50002000016 | 11 | 8,80 | 5,00 (3+2) | 14,95 | 20,80 | 10,00 | 2,50
50002000082 | 11 | 8,80 | 5,00 (3+2) | 14,95 | 24,00 | 9,70 | 2,10
50002000017 | 12 | 9,60 | 3,50 | 14,95 | 20,80 | 8,50 | 2,50
50002000083 | 12 | 9,60 | 3,50 | 14,95 | 24,00 | 8,20 | 2,10
50002000018 | 12 | 9,60 | 3,50 | 14,95 | 20,80 | 8,00 | 2,50
50002000084 | 12 | 9,60 | 3,50 | 14,95 | 24,00 | 7,70 | 2,10
50002000019 | 13 | 10,40 | 5,00 | 14,95 | 20,80 | 10,00 | 2,50
50002000085 | 13 | 10,40 | 5,00 | 14,95 | 24,00 | 9,70 | 2,10
50002000020 | 14 | 7,00 | 3,00 | 14,95 | 20,80 | 8,00 | 2,50
50002000086 | 14 | 7,00 | 3,00 | 14,95 | 24,00 | 7,70 | 2,10
50002000021 | 16 | 12,80 | 3,00 | 14,95 | 20,80 | 8,00 | 2,50
50002000087 | 16 | 12,80 | 3,00 | 14,95 | 24,00 | 7,70 | 2,10
50002000022 | 16 | 12,80 | 5,00 | 14,95 | 20,80 | 10,00 | 2,50
50002000088 | 16 | 12,80 | 5,00 | 14,95 | 24,00 | 9,70 | 2,10
Eigenschaften / technische Spezifikationen
- Produktfamilie: Motion-Control-Dämpfer
- Serie / Modell: TBB
- Typ: Rotationsdämpfer, Panelmontage
- Anwendungen: Steuerung Öffnungshub Türen/Paneele, Zeitgeber, radiale Mechanismen
- Varianten: unterschiedliche Zahnzahlen und Durchmesser (siehe Tabelle)
- RoHS: konform
- UL94: nicht angegeben
- IP-Schutzart: nicht angegeben
- Abmessungen: Millimeter
- Zeichnung: 2D PDF verfügbar
- Video: Demonstration verfügbar (MP4)
- Marke: ISC Plastic Parts
