Abstandshalter für Halbleiterplatte MEHM

Gewindeinnenfür die Automobilindustrie

Produktübersicht

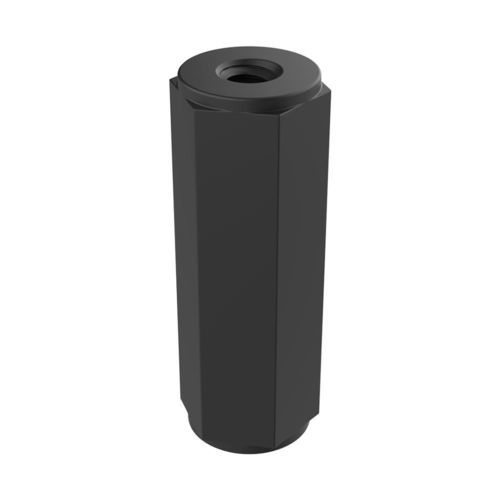

Innengewindiges sechskant-Abstandselement Modell MEHM zur Befestigung, Abstandshalterung und Positionierung von Leiterplatten, Paneelen und Bauteilen zur Einhaltung eines definierten Abstands zwischen Baugruppen. Der sechskantige Körper ermöglicht werkzeuggestützte Montage und sicheres Anziehen.

Materialien und Klassifizierung
Materialien: PA66 (Polyamid 66) und PA6GF30 (Polyamid 6 mit 30 % Glasfaser). Entflammbarkeitsklassifikation: UL94 HB, UL94 V-2 und UL94 V-0 je nach Referenz. Konformität: RoHS (auf Produktseite angegeben). IP: nicht zutreffend / nicht angegeben.

Anwendungen
Geeignet für PCB-Montage zur Sicherstellung des Abstands zwischen Leiterplatte und Chassis, Paneel oder Metallstruktur und zur Vermeidung elektrischer Kontakte. Verwendet in elektronischen Geräten, Schaltanlagen und Gehäusen sowie in Anwendungen, die Gewichtsreduzierung, Korrosionsschutz oder elektrische Isolation zwischen Komponenten erfordern.

Verfügbarkeit
Gefärbte Ausführungen möglich (Verfügbarkeit und Mindestmengen abhängig von der Referenz).

Zeichnungen & digitale Ressourcen
2D-Zeichnungen (PDF), UL94-Dokumente und RoHS-Zertifikat angegeben; Produktvideo verfügbar. Maße in Millimetern.

Referenztabelle (Spalten: Referenz; Gewinde; L; A; L1; Typ; Mehr Info)
Vollständige Referenzliste auf der Produktseite. Beispiele: 01300200500; M2; 5.00; 5.00; ·; 1; (info); 01300200506; M2.5; 8.00; 5.00; ·; 1; (info); 01300200580; M4; 5.00; 8.00; ·; 1; (info); 01300200565; M4; 60.00; 8.00; 10.00; 2; (info).

Eigenschaften / technische Spezifikationen

• Model: MEHM
• Funktion: innengewindiges sechskant-Abstandselement zur Befestigung, Abstandshalterung und Positionierung von PCBs, Paneelen und Bauteilen
• Materialien: PA66 und PA6GF30 (30 % glasfaserverstärkt)
• Entflammbarkeit: UL94 HB, V-2, V-0 je nach Referenz
• Konformität: RoHS angegeben
• Abmessungen & metrische Gewinde: mehrere Referenzen verfügbar (M2 bis M6) mit Längen von 5 mm bis 60 mm laut Referenztabelle
• Maße in Millimetern
• Verfügbare Optionen: gefärbte Ausführungen möglich (bei Mindestmengen)
• Digitale Ressourcen: 2D-Zeichnungen, UL94- und RoHS-Dokumente angegeben; Produktvideo verfügbar
