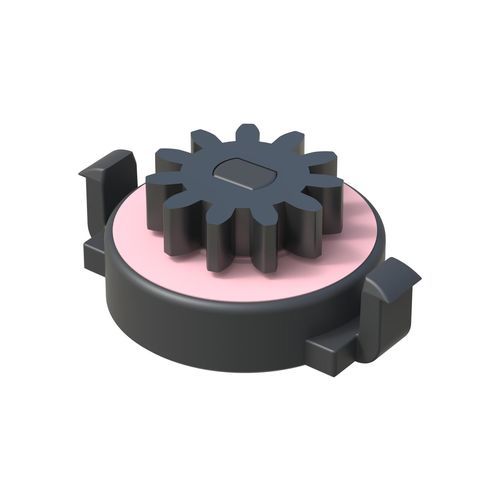

Rotationsdämpfer TBG

Flüssigkeitfür die AutomobilindustrieEinweg

Beschreibung
Einweg-Rotationsdämpfer TBG sind für die Steuerung des Öffnungshubs von Türen und Abdeckungen in industriellen Anwendungen ausgelegt. Sie sind in verschiedenen Drehmomentstufen verfügbar und finden auch Verwendung in Zeitsteuerungen und radialen Bewegungsmechanismen, bei denen eine kontrollierte, einseitige Verzögerung erforderlich ist. Die Konstruktion gewährleistet konstantes Drehmoment und präzise Bewegung für die Integration in Baugruppen.

Technische Referenzen (Tabelle)
Referenz | Zähnezahl (Z) | Teilkreisdurchmesser Dp | h / H | D | A | Plattenstärke c
50002000112 | 10 | 8,00 | 3,50 / 8,50 | 14,95 | 20,80 | 2,10
50002000113 | 11 | 6,60 | 3,00 / 8,00 | 14,95 | 20,80 | 2,10
50002000111 | 11 | 8,80 | 3,00 / 8,00 | 14,95 | 20,80 | 2,10
50002000114 | 11 | 8,80 | 4,50 / 9,50 | 14,95 | 20,80 | 2,10
50002000115 | 11 | 8,80 | 5,00 (3+2) / 10,00 | 14,95 | 20,80 | 2,10
50002000117 | 12 | 9,60 | 3,50 / 8,00 | 14,95 | 20,80 | 2,10
50002000116 | 12 | 9,60 | 3,50 / 8,50 | 14,95 | 20,80 | 2,10
50002000118 | 13 | 10,40 | 5,00 / 10,00 | 14,95 | 20,80 | 2,10
50002000119 | 14 | 7,00 | 3,00 / 8,00 | 14,95 | 20,80 | 2,10
50002000120 | 16 | 12,80 | 3,00 / 8,00 | 14,95 | 20,80 | 2,10
50002000121 | 16 | 12,80 | 5,00 / 10,00 | 14,95 | 20,80 | 2,10

Hinweise
Zeichnung PDF: verfügbar über die Produktseite (site-triggered). RoHS: konform. Maßeinheiten: Millimeter. UL94: nicht anwendbar / keine Einstufung angegeben. IP: nicht angegeben.

Eigenschaften / technische Daten

• Brand: ISC Plastic Parts
• Handelsbezeichnung (Modell): TBG
• Produkttyp: Einweg-Rotationsdämpfer
• Konformität: RoHS-konform
• Maßeinheit: Millimeter
• Video für dieses Produkt verfügbar (auf der Website gehostet)
• Anzahl der verfügbaren Referenzen / Varianten angezeigt: 11 (siehe Tabelle oben)
