Abstandshalter für Halbleiterplatte MSCE

Gewindeaußeninnen

Übersicht

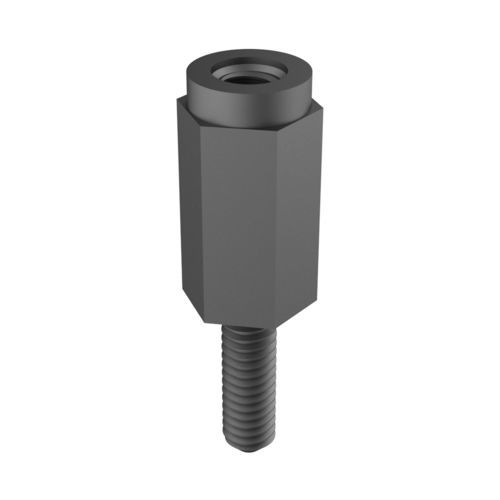

Unser Sechskant-Abstandshalter mit Innen-/Außengewinde MSCE ist für das Befestigen, Abstandhalten und Positionieren von Platinen, Paneelen und Bauteilen ausgelegt und sorgt für einen definierten Abstand zwischen den Bauteilen der Baugruppe. Der sechskantige Körper ermöglicht den Werkzeugeinsatz für schnelles Montieren und sicheres Anziehen während der Installation.

Material und Eigenschaften
Hergestellt aus PA66 (Polyamid 66), bietet der Abstandshalter eine ausgewogene Kombination aus mechanischer Festigkeit, Zähigkeit und geringem Gewicht sowie gute elektrische Isolationswerte.

Anwendungen
Kunststoff-Abstandshalter eignen sich besonders für die Leiterplattenmontage (PCB), um einen definierten Abstand zwischen der Platine und dem Chassis, Paneel oder Metallgestell zu halten und unerwünschte elektrische Kontakte zu vermeiden. Typische Anwendungen sind in der Elektronik, Schaltanlagen und Gehäusen sowie in Bereichen, in denen Gewichtsreduzierung, Korrosionsschutz oder elektrische Isolierung zwischen Bauteilen erforderlich sind.

Normen & Konformität
· Entflammbarkeitsklasse: UL94 V2.
· RoHS: konform (auf der Seite angegeben).
· IP-Schutzart: keine Angabe.

Zusätzliche Informationen
Weitere Größen, Materialien und Farben auf Anfrage und vorbehaltlich Mindestmengen lieferbar.

Variantentabelle (Abmessungen in Millimetern)
Referenz | Gewinde | L2 | L1 | L | A
01300200100 | M2,5 | 3,00 | 8,00 | 5,00 | 5,00
01300200101 | M2,5 | 6,00 | 3,00 | 8,00 | 5,00
01300200102 | M2,5 | 6,00 | 8,00 | 8,00 | 5,00
01300200103 | M2,5 | 8,00 | 8,00 | 10,00 | 5,00
01300200104 | M3 | 3,00 | 8,00 | 5,00 | 5,50
01300200112 | M3 | 3,00 | 8,00 | 5,00 | 6,00
00100900305 | M3 | 4,00 | 4,76 | 6,00 | 6,35
01300200113 | M3 | 4,00 | 8,00 | 6,00 | 6,00
00100900307 | M3 | 4,76 | 4,76 | 10,00 | 6,35
00100900308 | M3 | 4,76 | 4,76 | 11,00 | 6,35
00100900309 | M3 | 4,76 | 4,76 | 12,00 | 6,00
00100900310 | M3 | 4,76 | 4,76 | 13,00 | 6,00
00100900311 | M3 | 4,76 | 4,76 | 14,00 | 6,35
01300200115 | M3 | 6,00 | 6,30 | 8,00 | 6,00
50090000100 | M3 | 6,00 | 6,76 | 8,00 | 5,50
01300200105 | M3 | 6,00 | 8,00 | 8,00 | 5,50
01300200114 | M3 | 6,00 | 8,00 | 8,00 | 6,00
01300200130 | M3 | 6,00 | 8,00 | 8,00 | 8,00
00100900312 | M3 | 4,76 | 4,76 | 16,00 | 6,00
00100900306 | M3 | 6,80 | 4,76 | 8,00 | 6,00
01300200106 | M3 | 8,00 | 8,00 | 10,00 | 5,50
01300200116 | M3 | 8,00 | 8,00 | 10,00 | 6,00
01300200131 | M3 | 8,00 | 8,00 | 10,00 | 8,00
01300200107 | M3 | 8,00 | 8,00 | 12,00 | 5,50
01300200108 | M3 | 8,00 | 8,00 | 15,00 | 5,50
01300200109 | M3 | 8,00 | 8,00 | 20,00 | 5,50
01300200132 | M3 | 8,00 | 8,00 | 20,00 | 8,00
01300200110 | M3 | 8,00 | 8,00 | 25,00 | 5,50
01300200111 | M3 | 8,00 | 8,00 | 35,00 | 5,50
01300200133 | M3 | 8,00 | 8,00 | 35,00 | 8,00
01300200135 | M4 | 3,00 | 8,00 | 5,00 | 8,00
01300200136 | M4 | 5,50 | 8,00 | 7,00 | 8,00
01300200137 | M4 | 6,00 | 8,00 | 8,00 | 8,00
01300200134 | M4 | 8,00 | 6,00 | 45,00 | 7,00
00100900341 | M4 | 8,00 | 8,00 | 10,00 | 6,35
01300200138 | M4 | 8,00 | 8,00 | 10,00 | 8,00
01300200139 | M4 | 8,00 | 8,00 | 12,00 | 8,00
01300200140 | M4 | 8,00 | 8,00 | 13,00 | 8,00
01300200141 | M4 | 8,00 | 8,00 | 15,00 | 8,00
01300200142 | M4 | 8,00 | 8,00 | 18,00 | 8,00
00100900328 | M4 | 9,00 | 9,53 | 11,00 | 6,35
00100900329 | M4 | 9,53 | 9,53 | 12,00 | 6,35
00100900330 | M4 | 9,53 | 9,53 | 13,00 | 6,35
00100900331 | M4 | 9,53 | 9,53 | 14,00 | 6,35
00100900332 | M4 | 9,53 | 9,53 | 15,00 | 6,35
00100900333 | M4 | 9,53 | 9,53 | 16,00 | 6,35
00100900334 | M4 | 9,53 | 9,53 | 18,00 | 6,35
00100900335 | M4 | 9,53 | 9,53 | 19,00 | 6,35
00100900336 | M4 | 9,53 | 9,53 | 20,00 | 6,35
00100900337 | M4 | 9,53 | 9,53 | 22,00 | 6,35
00100900339 | M4 | 9,53 | 9,53 | 25,00 | 6,35
01300200143 | M4 | 10,00| 8,00 | 20,00 | 8,00
01300200144 | M4 | 10,00| 8,00 | 25,00 | 8,00
01300200145 | M4 | 10,00| 8,00 | 30,00 | 8,00
01300200146 | M4 | 10,00| 8,00 | 32,00 | 8,00
01300200147 | M4 | 10,00| 8,00 | 34,00 | 8,00
01300200148 | M4 | 10,00| 8,00 | 35,00 | 8,00
01300200149 | M4 | 10,00| 8,00 | 36,00 | 8,00
01300200150 | M4 | 10,00| 8,00 | 40,00 | 8,00
01300200151 | M4 | 10,00| 8,00 | 42,00 | 8,00
01300200152 | M4 | 10,00| 8,00 | 45,00 | 8,00
01300200153 | M4 | 10,00| 8,00 | 55,00 | 8,00
01300200154 | M5 | 8,00 | 8,00 | 10,00 | 10,00
01300200155 | M5 | 10,00| 8,00 | 16,00 | 10,00
01300200156 | M5 | 10,00| 8,00 | 25,00 | 10,00
01300200157 | M5 | 10,00| 8,00 | 30,00 | 10,00
01300200158 | M5 | 10,00| 8,00 | 35,00 | 10,00
01300200160 | M5 | 10,00| 8,00 | 50,00 | 10,00
01300200159 | M5 | 10,00| 10,50| 40,00 | 10,00
01300200161 | M6 | 10,00| 8,00 | 30,00 | 10,00

eigenschaften / technische spezifikationen

• Material: PA66 (Polyamid 66)
• Entflammbarkeitsklasse: UL94 V2
• RoHS: konform
• IP-Schutzart: nicht spezifiziert
• Typische Anwendungen: Leiterplattenmontage, Trennung Chassis/Paneel, Elektronik, Schaltanlagen, Gehäuse
• Verfügbare Abmessungen: siehe Variantentabelle oben (Maße in Millimetern)
