Abstandshalter für Halbleiterplatte MECM

Gewindeinnenfür die Automobilindustrie

Beschreibung

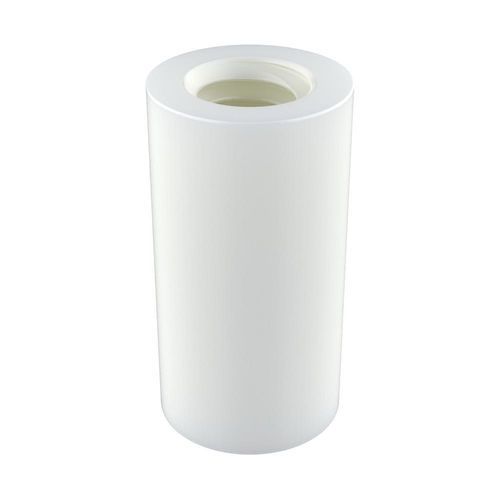

Der zylindrische Abstandshalter mit Innengewinde MECM ist für das Befestigen, Abstandhalten und Positionieren von Platinen, Paneelen und Bauteilen ausgelegt und gewährleistet einen definierten Abstand zwischen den Bauteilen der Baugruppe. Sein zylindrischer Körper bietet eine gleichmäßige Außenform und erleichtert die Integration in verschiedene Montagekonfigurationen.

Material und Eigenschaften
Hergestellt aus PA66 (Polyamid 66), bietet er eine Kombination aus mechanischer Festigkeit, Zähigkeit und geringer Masse sowie elektrische Isoliereigenschaften, die für elektronische Baugruppen geeignet sind.

Anwendungen

• Besonders geeignet für die Leiterplattenmontage (PCB), um den Abstand zwischen der Platine und dem Gehäuse, Paneel oder Metallaufbau sicherzustellen und Kurzschlüsse zu vermeiden.
• Eingesetzt in elektronischen Geräten, Schaltschränken und Verteilungsplatten.
• Auch anwendbar, wenn Gewichtsreduzierung, Korrosionsvermeidung oder elektrische Isolierung zwischen Komponenten erforderlich sind.

Normen und Konformität

• Entflammbarkeitsklasse: UL94 V2
• RoHS: Konform (angegeben)
• IP: Nicht angegeben / nicht klassifiziert

Verfügbare Referenzen (Tabelle)
Reference | Metric thread | L | A
00100202025 | M3 | 6,35 | 6,35
00100202026 | M3 | 7,94 | 6,35
00100202027 | M3 | 9,53 | 6,35
00100202028 | M3 | 12,70 | 6,35
00100202029 | M3 | 15,88 | 6,35
00100202030 | M3 | 19,05 | 6,35
00100202031 | M3 | 22,22 | 6,35
00100202032 | M3 | 25,40 | 6,35
00100202033 | M3,5 | 6,35 | 6,35
00100202034 | M3,5 | 7,94 | 6,35
00100202035 | M3,5 | 9,53 | 6,35
00100202036 | M3,5 | 12,70 | 6,35
00100202037 | M3,5 | 14,29 | 6,35
00100202038 | M3,5 | 15,88 | 6,35
00100202039 | M3,5 | 19,05 | 6,35
00100202040 | M3,5 | 22,22 | 6,35
00100202041 | M3,5 | 23,81 | 6,35
00100202042 | M3,5 | 25,40 | 6,35
00100202043 | M3,5 | 38,10 | 6,35
00100202044 | M4 | 6,35 | 6,35
00100202051 | M4 | 6,35 | 7,95
00100202045 | M4 | 9,53 | 6,35
00100202052 | M4 | 9,53 | 7,95
00100202046 | M4 | 12,70 | 6,35
00100202053 | M4 | 12,70 | 7,95
00100202047 | M4 | 15,88 | 6,35
00100202054 | M4 | 15,88 | 7,95
00100202048 | M4 | 19,05 | 6,35
00100202055 | M4 | 19,05 | 7,95
00100202049 | M4 | 22,22 | 6,35
00100202056 | M4 | 22,22 | 7,95
00100202050 | M4 | 25,40 | 6,35
00100202057 | M4 | 25,40 | 7,95
00100202058 | M5 | 6,35 | 9,53
00100202065 | M5 | 6,35 | 12,70
00100202059 | M5 | 9,53 | 9,53
00100202066 | M5 | 9,53 | 12,70
00100202060 | M5 | 12,70 | 9,53
00100202067 | M5 | 12,70 | 12,70
00100202061 | M5 | 15,88 | 9,53
00100202068 | M5 | 15,88 | 12,70
00100202062 | M5 | 19,05 | 9,53
00100202069 | M5 | 19,05 | 12,70
00100202063 | M5 | 22,22 | 9,53
00100202070 | M5 | 22,22 | 12,70
00100202064 | M5 | 25,40 | 9,53
00100202071 | M5 | 25,40 | 12,70

Zusätzliche Ressourcen
2D-Zeichnung und Produktvideo stehen auf der Produktseite zum Download zur Verfügung.

Technische Spezifikationen

• Modell: MECM
• Material: PA66 (Polyamid 66)
• Entflammbarkeit: UL94 V2
• RoHS: als konform angegeben
• IP-Schutzart: nicht angegeben
• Maßeinheiten: Millimeter
• Typische Anwendungen: Leiterplattenmontage, elektronische Geräte, Schaltschränke, Verteilungsplatten
• Außenform: zylindrisch, gleichmäßig
