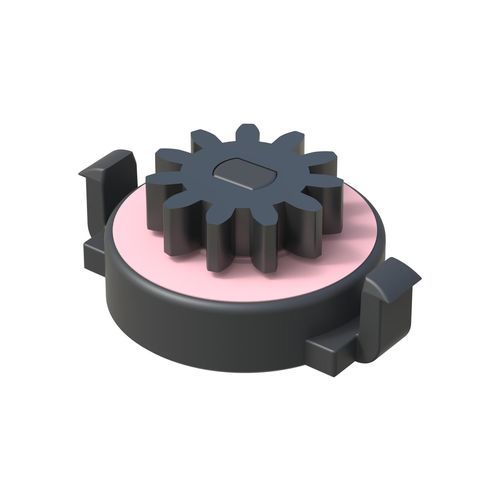

Rotationsdämpfer TBGhydraulischfür die FahrzeugindustrieEinweg
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Funktion
- Rotation
- Technologie
- hydraulisch
- Anwendung
- für die Fahrzeugindustrie
- Weitere Eigenschaften
- Einweg
- Durchmesser
15 mm
(0,6 in)- Höhe
Min: 3 mm
(0,1 in)Max: 10 mm
(0,4 in)
Beschreibung
Produktbeschreibung
Die Einweg-Rotationsdämpfer TBG sind in verschiedenen Drehmomentstufen erhältlich und wurden entwickelt, um den Öffnungsweg von Türen oder Paneelen zu steuern. Sie finden auch Anwendung in Zeitgebern und anderen radialen Bewegungsanwendungen und gewährleisten kontrollierte Verzögerung und gleichmäßige Bewegung.
Allgemeine Informationen
Tabelle - Referenzen
Referenz | Anzahl Zähne (Z) | Teilkreisdurchmesser Dp (mm) | h / H (mm) | D (mm) | A (mm) | Plattenstärke c (mm)
50002000112 | 10 | 8,00 | 3,50 / 8,50 | 14,95 | 20,80 | 2,10
50002000113 | 11 | 6,60 | 3,00 / 8,00 | 14,95 | 20,80 | 2,10
50002000111 | 11 | 8,80 | 3,00 / 8,00 | 14,95 | 20,80 | 2,10
50002000114 | 11 | 8,80 | 4,50 / 9,50 | 14,95 | 20,80 | 2,10
50002000115 | 11 | 8,80 | 5,00 (3+2) / 10,00 | 14,95 | 20,80 | 2,10
50002000117 | 12 | 9,60 | 3,50 / 8,00 | 14,95 | 20,80 | 2,10
50002000116 | 12 | 9,60 | 3,50 / 8,50 | 14,95 | 20,80 | 2,10
50002000118 | 13 | 10,40 | 5,00 / 10,00 | 14,95 | 20,80 | 2,10
50002000119 | 14 | 7,00 | 3,00 / 8,00 | 14,95 | 20,80 | 2,10
50002000120 | 16 | 12,80 | 3,00 / 8,00 | 14,95 | 20,80 | 2,10
50002000121 | 16 | 12,80 | 5,00 / 10,00 | 14,95 | 20,80 | 2,10
Technische Merkmale / Spezifikationen
Die Einweg-Rotationsdämpfer TBG sind in verschiedenen Drehmomentstufen erhältlich und wurden entwickelt, um den Öffnungsweg von Türen oder Paneelen zu steuern. Sie finden auch Anwendung in Zeitgebern und anderen radialen Bewegungsanwendungen und gewährleisten kontrollierte Verzögerung und gleichmäßige Bewegung.
Allgemeine Informationen
- Zeichnung PDF: Verfügbar
- UL94: Nicht anwendbar / Klassifizierung nicht angegeben
- IP: Nicht angegeben
- RoHS: Konform
- Maßeinheiten: Millimeter
- Video: Verfügbar
Tabelle - Referenzen
Referenz | Anzahl Zähne (Z) | Teilkreisdurchmesser Dp (mm) | h / H (mm) | D (mm) | A (mm) | Plattenstärke c (mm)
50002000112 | 10 | 8,00 | 3,50 / 8,50 | 14,95 | 20,80 | 2,10
50002000113 | 11 | 6,60 | 3,00 / 8,00 | 14,95 | 20,80 | 2,10
50002000111 | 11 | 8,80 | 3,00 / 8,00 | 14,95 | 20,80 | 2,10
50002000114 | 11 | 8,80 | 4,50 / 9,50 | 14,95 | 20,80 | 2,10
50002000115 | 11 | 8,80 | 5,00 (3+2) / 10,00 | 14,95 | 20,80 | 2,10
50002000117 | 12 | 9,60 | 3,50 / 8,00 | 14,95 | 20,80 | 2,10
50002000116 | 12 | 9,60 | 3,50 / 8,50 | 14,95 | 20,80 | 2,10
50002000118 | 13 | 10,40 | 5,00 / 10,00 | 14,95 | 20,80 | 2,10
50002000119 | 14 | 7,00 | 3,00 / 8,00 | 14,95 | 20,80 | 2,10
50002000120 | 16 | 12,80 | 3,00 / 8,00 | 14,95 | 20,80 | 2,10
50002000121 | 16 | 12,80 | 5,00 / 10,00 | 14,95 | 20,80 | 2,10
Technische Merkmale / Spezifikationen
- Modell / Bezeichnung: TBG
- Hersteller / Marke: ISC Plastic Parts
- Anwendung: Steuerung des Öffnungswegs von Türen oder Paneelen; Zeitgeber und Anwendungen mit radialer Bewegung
- Drehmoment: In einer breiten Palette von Drehmomentstufen verfügbar (siehe Referenzen)
- Normen / Konformität: RoHS-konform; UL94-Klassifizierung nicht angegeben
- Maßeinheiten: Millimeter
- Verfügbare Produktreferenzen (Varianten): 50002000111, 50002000112, 50002000113, 50002000114, 50002000115, 50002000116, 50002000117, 50002000118, 50002000119, 50002000120, 50002000121
- Video für Produktdemonstration verfügbar
- Technische Zeichnungen verfügbar (PDF)
Kataloge
Für dieses Produkt ist kein Katalog verfügbar.
