Senkkopfniete MRTMH
PolyamidzerlegbarMehrfach

Senkkopfniete - MRTMH - ISC PLASTIC PARTS - Polyamid / zerlegbar / Mehrfach
Senkkopfniete - MRTMH - ISC PLASTIC PARTS - Polyamid / zerlegbar / Mehrfach
Senkkopfniete - MRTMH - ISC PLASTIC PARTS - Polyamid / zerlegbar / Mehrfach - Bild - 2
Senkkopfniete - MRTMH - ISC PLASTIC PARTS - Polyamid / zerlegbar / Mehrfach - Bild - 3
Senkkopfniete - MRTMH - ISC PLASTIC PARTS - Polyamid / zerlegbar / Mehrfach - Bild - 4
Senkkopfniete - MRTMH - ISC PLASTIC PARTS - Polyamid / zerlegbar / Mehrfach - Bild - 5
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Kopf
Senkkopf
Material
Polyamid
Weitere Eigenschaften
farbig, zerlegbar, Mehrfach, für Automobilanwendungen
Nietdurchmesser

Max: 8,8 mm
(0,35 in)

Min: 5,84 mm
(0,23 in)

Klemmbereich

Max: 6,7 mm
(0,26 in)

Min: 2,36 mm
(0,09 in)

Bohrungsdurchmesser

6,4 mm, 7,1 mm, 9 mm
(0,3 in, 0,3 in, 0,4 in)

Länge

Max: 15 mm
(0,59 in)

Min: 10,72 mm
(0,42 in)

Kopfdurchmesser

Max: 17,86 mm
(0,7 in)

Min: 14,1 mm
(0,56 in)

Kopfdicke

Max: 3,32 mm
(0,13 in)

Min: 1,86 mm
(0,07 in)

Beschreibung

Produktbeschreibung

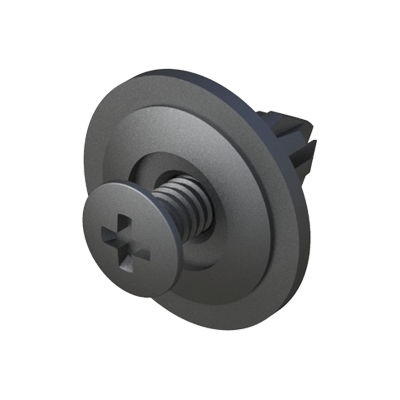

Diese zweiteilige, wiederverwendbare Phillips-Schraubniete MRTMH ist zum Befestigen größerer Bauteile oder kleiner Baugruppen an entsprechenden Paneelen konzipiert. Durch Pressen oder Eintreiben der Phillips-Schraube durch den Nietkörper spreizen sich die Beine und stellen eine sichere, isolierte Verbindung her. Die Schraube kann mit einem Kreuzschlitzschraubendreher entfernt werden, wodurch eine Wiederverwendung möglich ist.

Eigenschaften
  • Zweiteiliges, wiederverwendbares Design (Körper + Phillips-Schraube/Stift)
  • Geeignet zum Befestigen größerer Bauteile oder kleiner Baugruppen an Paneelen
  • Installation durch Pressen/Schlagen der Schraube durch den Körper; Entfernung mit Kreuzschlitzschraubendreher ermöglicht Wiederverwendung
  • Färboptionen möglich
  • Abmessungen in Millimetern


Zertifizierungen / Konformität
  • UL94: V2
  • RoHS: Konform
  • IP: Nicht spezifiziert / keine Angabe


Referenzen und Abmessungen (Tabelle)
Referenz | Lochabmessung | Wandstärke | L | H | D | C | d | A
00100300269 | 6,35 | 3,56 | 11,51 | 3,32 | 17,86 | 2,38 | 5,97 | 7,94
00100300268 | 6,35 | 3,96 | 10,72 | 2,60 | 15,08 | 2,38 | 5,84 | 8,99
01300100286 | 6,40 | 3,20 bis 4,40 | 12,70 | 3,00 | 14,90 | 2,00 | 6,30 | 9,90
00100300270 | 7,14 | 2,36 | 11,11 | 1,86 | 14,10 | 1,65 | 6,86 | 9,90
01300100287 | 9,00 x 9,00 | 6,70 | 15,00 | 3,20 | 17,00 x 17,00 | 3,20 | 8,80 | 11,80

Verwandte Informationen
  • Familie: MRTMH
  • Materialien (einige Referenzen): Polyamid (UL94 V2) und POM (UL94 HB)
  • Installationshinweis: Körper in das Paneelloch einsetzen und den Kopf des Stifts mit Hammer oder Schlagwerkzeug einstemmen; Entfernung mit Kreuzschlitzschraubendreher ermöglicht Wiederverwendung
  • 2D-Zeichnungen (PDF) und Demonstrationsvideo pro Referenz verfügbar


Technische Spezifikationen
  • Modell: MRTMH
  • Typ: Zweiteilige, wiederverwendbare Phillips-Schraubniete
  • Funktion: Befestigung von Bauteilen an Paneelen; isolierte Verbindung
  • Entfernung: Mit Kreuzschlitzschraubendreher möglich (wiederverwendbar)
  • Oberflächen: Färboptionen möglich
  • Einheiten: Millimeter
  • UL94: V2
  • RoHS: Ja
  • IP: Nicht spezifiziert
  • Referenzen und Abmessungen: siehe Tabelle oben
