Anschlagkette Grade 80 TOO

3 Strängehoch widerstandsfähiger Stahl

Introduction

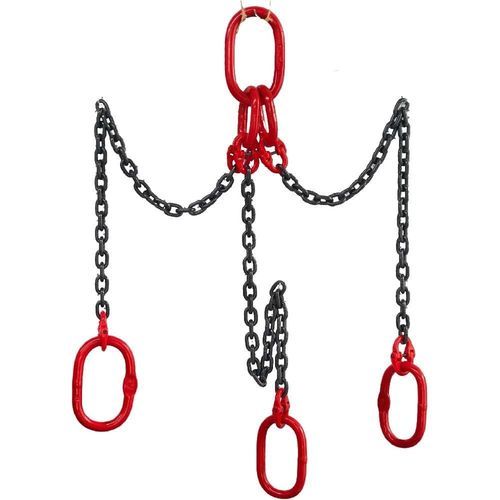

Die Kettenschlinge Grade 80 TOO wird als konfigurierbare Dreibein-Schlinge geliefert, mit einem vierfachen oblongen Anschlagring oben und oblongen Anschlagringen an den Beinenden. Sie ist für industrielle Hebeanwendungen ausgelegt und in mehreren Kettendurchmessern und Längen erhältlich. Jede Schlinge wird mit einer eindeutigen Serienplakette und schriftlicher Zertifizierung geliefert, um vollständige Rückverfolgbarkeit mit der Bestellung sicherzustellen.

Abbreviations used

• S = Sling Leg
• T = Triple Leg
• S (hook) = Sling Hook (with latch)
• SL = Self Locking (Safety) Hook
• F = Foundry Hook
• D = Double Leg
• Q = Quad Leg
• G = Grab Hook
• O = Oblong Master Link

Parameter — Meter table
Diameter of Lifting Chain | 1 Leg (ton) | 2 Legs (0°–45°) (ton) | 2 Legs (45°–60°) (ton) | 3 & 4 Legs (0°–45°) (ton) | 3 & 4 Legs (45°–60°) (ton) | Continuous Sling (ton)
4 | 0.5 | 0.71 | 0.5 | 1.06 | 0.75 | 0.8
5 | 0.8 | 1.12 | 0.8 | 1.6 | 1.18 | 1.24
6 | 1.12 | 1.6 | 1.12 | 2.36 | 1.7 | 1.8
7 | 1.5 | 2.12 | 1.5 | 3.15 | 2.24 | 2.5
8 | 2 | 2.8 | 2 | 4.25 | 3 | 3.15
10 | 3.15 | 4.25 | 3.15 | 6.7 | 4.75 | 5
13 | 5.3 | 7.5 | 5.3 | 11.2 | 8 | 8.5
16 | 8 | 11.2 | 8 | 17 | 11.8 | 12.5
18 | 10 | 14 | 10 | 21 | 15 | 16
19 | 11.2 | 16 | 11.2 | 23.5 | 16.8 | 17.9
20 | 12.5 | 17 | 12.5 | 26.2 | 18.7 | 20
22 | 15 | 21.2 | 15 | 31.5 | 22.5 | 24
26 | 21.2 | 30 | 21.2 | 44.5 | 31.8 | 33.9
28 | 25 | 33.5 | 25 | 52.5 | 37.5 | 40
30 | 28 | 39.2 | 28 | 58.8 | 42 | 44.8
32 | 31.5 | 45 | 31.5 | 66.1 | 47.2 | 50.4
36 | 40 | 56 | 40 | 84 | 60 | 64
38 | 45 | 63 | 45 | 94.5 | 67.5 | 72
40 | 50 | 70 | 50 | 105 | 75 | 80
45 | 63 | 88.2 | 63 | 132.3 | 94.5 | 100.8
50 | 78.5 | 109.9 | 78.5 | 164.8 | 117.7 | 125.6

Parameter — Feet table
Design Factor 4:1 (minimum breaking force at least 4 times WLL). Values below are Working Load Limits (WLL) in pounds for common chain diameters and sling configurations.
Chain Diameter | 1-Leg Sling (90°) | 2-Leg Sling (60°) | 2-Leg Sling (45°) | 2-Leg Sling (30°) | 3 & 4-Leg Slings (60°) | 3 & 4-Leg Slings (45°) | 3 & 4-Leg Slings (30°)
7/32" | 2,100 | 3,600 | 3,000 | 2,100 | 5,500 | 4,400 | 3,200
9/32" | 3,500 | 6,100 | 4,900 | 3,500 | 9,100 | 7,400 | 5,200
5/16" | 4,500 | 7,800 | 6,400 | 4,500 | 11,700 | 9,500 | 6,800
3/8" | 7,100 | 12,300 | 10,000 | 7,100 | 18,400 | 15,100 | 10,600
1/2" | 12,000 | 20,800 | 17,000 | 12,000 | 31,200 | 25,500 | 18,000
5/8" | 18,100 | 31,300 | 25,600 | 18,100 | 47,000 | 38,400 | 27,100
3/4" | 28,300 | 49,000 | 40,000 | 28,300 | 73,500 | 60,000 | 42,400
7/8" | 34,200 | 59,200 | 48,400 | 34,200 | 88,900 | 72,500 | 51,300
1" | 47,700 | 82,600 | 67,400 | 47,700 | 123,900 | 101,200 | 71,500
1-1/4" | 72,300 | 125,200 | 102,200 | 72,300 | 187,800 | 153,400 | 108,500

Example WLL values (excerpt)

• For a 1/2" chain sling: 1-Leg Sling = 12,000 lbs
• 2-Leg Sling at 60° = 20,800 lbs
• 2-Leg Sling at 45° = 17,000 lbs
• 2-Leg Sling at 30° = 12,000 lbs
• 3 & 4-Leg Sling at 60° = 31,200 lbs
• 3 & 4-Leg Sling at 45° = 25,500 lbs
• 3 & 4-Leg Sling at 30° = 18,000 lbs

Standards & Packaging
Name: Grade 80 TOO Chain Sling – Triple Leg w/ Quad Oblong Master Link on Top and Oblong Master Links on Bottom
MOQ: 100 Sets
Package: Carton + Steel Pallet

Technische Merkmale / Spezifikationen

• Produkttyp: Kettenschlinge Grade 80, Dreibein-Konfiguration mit vierfachem oblongem Anschlagring oben und oblongen Anschlagringen unten
• Schlingenstil: konfigurierbar; individualisierte Seriennummer auf der Plakette zur Rückverfolgbarkeit
• Kettengröße & -klasse: Grade 80 (mehrere Durchmesser gemäß Tabellen verfügbar)
• Exakte Schlingenlänge: konfigurierbar (exakte Länge pro Bestellung spezifiziert)
• WLL: Werte gemäß Kettendurchmesser und Schlingenkonfiguration (siehe Meter- und Fußtabellen oben)
• Zertifizierung: Mit schriftlicher Zertifizierung geliefert; Seriennummer auf der Plakette stimmt mit Zertifikat und Auftrag überein zur Gewährleistung der Rückverfolgbarkeit
• Konstruktionsfaktor: 4:1 (Bruchkraft mindestens 4 × WLL)
• Typische Endbeschläge/Optionen: Schlingenhaken (mit Sicherung), selbstsperrende Sicherheits­haken, Guss­haken, Greifhaken, oblonge Anschlagringe
• Verpackung: Karton plus Stahlpalette für den Versand
• Mindestbestellmenge: 100 Sets
