Anschlagkette Grade 100 DOS

2 SträngeStahlaus gehärtetem Stahl

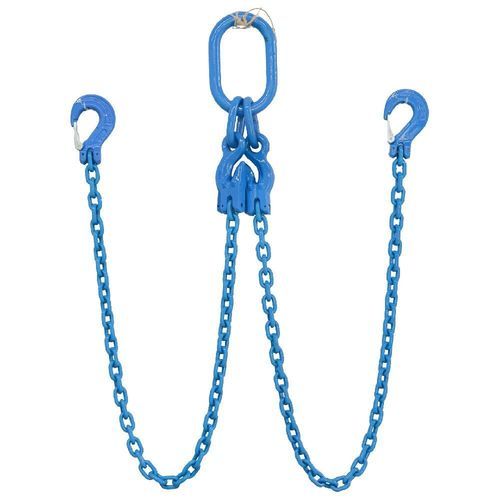

Produktübersicht Die DOS-Kettengehänge der Güteklasse 100 sind zweisträngige Hebevorrichtungen, die aus vergüteten Ketten und Bauteilen aus legiertem Stahl der Güteklasse 100 hergestellt werden. Die Hebekette ist oben mit einem länglichen Hauptglied der Güteklasse 100 und unten mit zwei Hebehaken der Güteklasse 100 mit Sicherheitsverriegelungen ausgestattet, was eine sichere Zweipunkt-Lastbefestigung für Hebevorgänge über Kopf gewährleistet. Im Vergleich zu Kettengehängen der Güteklasse 80 bietet die Ausführung der Güteklasse 100 bei gleicher Kettengröße eine um ca. 25 % höhere zulässige Traglast. Jedes Kettengehänge ist dauerhaft mit einer Seriennummer, der Kettengröße, der Güteklasse, der genauen Länge des Kettengehänges und der zulässigen Traglast gekennzeichnet, um eine lückenlose Rückverfolgbarkeit des Produkts zu gewährleisten. Produktkonfigurationscode

• D = Doppelstrang
• O = Längliches Hauptglied
• S = Schlingenhaken mit Sicherheitsverriegelung

Produktkennzeichnung

• Individuelle Seriennummer
• Kettengröße
• Kettenklasse
• Genaues Schlingenlänge
• Nenntragfähigkeit (WLL)

Maßtabelle Artikelnummer | Durchmesser der Hebekette (mm) | 1 Strang (Tonnen) | 2 Stränge 0°<α<45° (Tonnen) | 2 Stränge 45° <α < 60° (Tonnen) | 3 & 4 Stränge 0° <α < 45° (Tonnen) | 3 & 4 Stränge 45° <α < 60° (Tonnen) | Endlosschlinge (Tonnen) TPL81841004 | 4 | 0,63 | 0,88 | 0,63 | 1,32 | 0,94 | 1 TPL81841005 | 5 | 1 | 1,4 | 1 | 2,1 | 1,5 | 1,6 TPL81841006 | 6 | 1,4 | 1,96 | 1,4 | 2,94 | 2,1 | 2,24 TPL81841007 | 7 | 1,9 | 2,66 | 1,9 | 3,99 | 2,85 | 3,04 TPL81841008 | 8 | 2,5 | 3,5 | 2,5 | 5,25 | 3,75 | 4 TPL818410010 | 10 | 4 | 5,6 | 4 | 8,4 | 6 | 6,4 TPL818410013 | 13 | 6,7 | 9,38 | 6,7 | 14,07 | 10,05 | 10,72 TPL818410016 | 16 | 10,3 | 14,4 | 10,3 | 21,6 | 15,4 | 16,4 TPL818410018 | 18 | 12,5 | 17,5 | 12,5 | 26,2 | 18,75 | 20 TPL818410019 | 19 | 14 | 19,6 | 14 | 29,4 | 21 | 22,4 TPL818410020 | 20 | 16 | 22,4 | 16 | 33,6 | 24 | 25,6 TPL818410022 | 22 | 19,4 | 27,1 | 19,4 | 40,7 | 29,1 | 31 TPL818410026 | 26 | 26,5 | 37,1 | 26,5 | 55,6 | 39,7 | 42,4 TPL818410028 | 28 | 30,5 | 42,7 | 30,5 | 64 | 45,7 | 48,8 TPL818410030 | 30 | 35,5 | 49,7 | 35,5 | 74,5 | 53,2 | 56,8 TPL818410032 | 32 | 40 | 56 | 40 | 84 | 60,6 | 64 TPL818410036 | 36 | 50 | 70 | 50 | 105 | 75 | 80 TPL818410038 | 38 | 56,5 | 78,4 | 56,5 | 118,6 | 84,7 | 90,4 TPL818410040 | 40 | 62,5 | 87,5 | 62,5 | 131,2 | 93,7 | 100 TPL818410045 | 45 | 81 | 113,4 | 81 | 170,1 | 121,5 | 130 TPL818410050 | 50 | 98 | 137,2 | 98 | 205,8 | 147 | 156,8 Tabelle in Fuß Artikelnummer | Durchmesser der Hebekette (Zoll) | 1 Stützpunkt (lbs) | 2 Stützpunkte (Faktor 1,4/Faktor 2,1) (lbs) | 3 & 4 Stützpunkte (Faktor 1,5/1,6) (lbs) | Endlosschlinge (lbs) TPL81841004 | 5/32 | 2.205 | 2.205 | 2.205 | 2.205 TPL81841005 | 3/16 | 2.205 | 2.205 | 2.205 | 4.409 TPL81841006 | 1/4 | 2.205 | 4.409 | 2.205 | 6.614 TPL81841007 | 9/32 | 4.409 | 6.614 | 4.409 | 8.819 TPL81841008 | 5/16 | 6.614 | 8.819 | 6.614 | 11.023 TPL81841010 | 3/8 | 8.819 | 13.228 | 8.819 | 17.637 TPL81841013 | 1/2 | 15.432 | 19.842 | 15.432 | 30.865 TPL81841016 | 5/8 | 22.046 | 30.865 | 22.046 | 48.502 TPL81841018 | 3/4 | 28.660 | 39.683 | 28.660 | 57.320 TPL81841019 | 3/4 | 30.865 | 44.092 | 30.865 | 63.934 TPL81841020 | 13/16 | 35.274 | 48.502 | 35.274 | 74.957 TPL81841022 | 7/8 | 41.888 | 59.525 | 41.888 | 90.390 TPL81841026 | 1 | 59.525 | 81.571 | 59.525 | 123.459 TPL81841028 | 1-1/8 | 68.343 | 94.798 | 68.343 | 141.096 TPL81841030 | 1-3/16 | 79.366 | 110.231 | 79.366 | 165.347 TPL81841032 | 1-1/4 | 88.185 | 123.459 | 88.185 | 185.188 TPL81841036 | 1-3/8 | 110.231 | 154.323 | 110.231 | 231.485 TPL81841038 | 1-1/2 | 125.664 | 171.960 | 125.664 | 262.350 TPL81841040 | 1-9/16 | 138.891 | 194.007 | 138.891 | 288.806 TPL81841045 | 1-3/4 | 178.574 | 249.122 | 178.574 | 374.786 TPL81841050 | 2 | 216.053 | 302.033 | 216.053 | 454.152 Normen & Prüfungen

• Bezeichnung: DOS-Kettenschlinge der Güteklasse 100 – doppelsträngig, mit länglichem Hauptglied oben und zwei Schlingenhaken mit Verriegelung unten
• Mindestbestellmenge: 100 Sätze
• Verpackung: Karton + Stahlpalette
• Fertigungsnormen: Hergestellt aus vergüteter Kette und Komponenten aus legiertem Stahl der Güteklasse 100 gemäß EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 und ISO 3077 für Hebeketten-Schlingen der Güteklasse 100 hergestellt.
• Prüfnormen: Mindestauslegungsfaktor 4:1. Jede Hebegurtanordnung wird vor dem Versand einer Belastungsprüfung unterzogen, einer Sichtprüfung unterzogen, auf Maßhaltigkeit überprüft und auf die Kompatibilität der Komponenten kontrolliert. Die Kette erfüllt die Ermüdungsanforderungen der EN 818 und hält 20.000 Lastzyklen bei dem 1,5-fachen der zulässigen Tragfähigkeit (WLL) stand. Lieferung mit individueller Seriennummer, Kennzeichnungsschild, schriftlichem Zertifikat und Rückverfolgbarkeitsnachweisen.
• Anwendungsstandards: Geeignet für Deckenhebeanlagen, Zweipunkt-Hebevorgänge, den Umgang mit Schwermaschinen, den Stahlbau, die Installation von Anlagen, Bauprojekte, Wartungsarbeiten im Bergbau und den industriellen Materialumschlag.
• Wartung: Vor jedem Einsatz auf Kettenverlängerung, übermäßigen Verschleiß, Risse, Korrosion, Verformung des Schlinghakens, Funktion der Sicherheitsverriegelung, beschädigte Hauptglieder, Verbindungsglieder und fehlende Kennzeichnungsschilder prüfen. Die Schlinge aus dem Betrieb nehmen, wenn Mängel die Prüfkriterien überschreiten.

Eigenschaften / Technische Daten

• Handelsname: DOS-Kettengehänge der Güteklasse 100
• Material: Kette und Komponenten aus vergütetem legiertem Stahl der Güteklasse 100
• Obere Befestigung: Längliches Hauptglied der Güteklasse 100
• Untere Befestigungen: Zwei Schlingenhaken der Güteklasse 100 mit federbelasteten Sicherheitsverriegelungen
• Konfiguration: Doppelstrang (DOS = Double Leg, längliches Hauptglied oben, zwei Schlingenhaken mit Sicherheitsverriegelungen unten)
• Kennzeichnung: Jede Schlinge ist dauerhaft mit Seriennummer, Kettengröße, Güteklasse, exakter Schlingenlänge und zulässiger Gesamtlast (WLL) gekennzeichnet
• Sicherheitsfaktor: 4:1
• Leistung: ~25 % höhere zulässige Gesamtlast (WLL) im Vergleich zu Güteklasse 80 bei gleicher Kettengröße
• Normen: EN 818-2, EN 1677-1/2/4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077
• Prüfung: Belastungsprüfung; Erfüllung der Ermüdungsanforderungen gemäß EN 818; 20.000 Zyklen bei 1,5×WLL
• Mindestbestellmenge und Verpackung: Mindestbestellmenge 100 Sätze; Verpackung in Karton und auf Stahlpalette
