Anschlagkette Grade 80 QOSL

mit 4 PunktenStahlFertigbeton

Produktübersicht

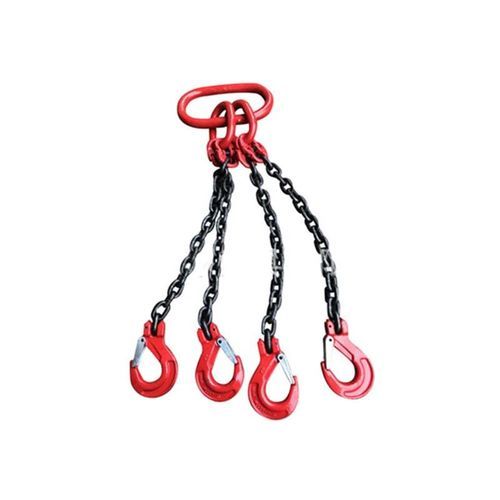

Die Kettenschlinge Grade 80 QOSL ist eine viersträngige Hebeeinrichtung, gefertigt aus vergüteter Grade 80 Legierungsstahlkette und Komponenten. Die Schlinge ist oben mit einem vierfach-ovalen Hauptglied und unten mit selbstsichernden Haken Grade 80 versehen und eignet sich für schwere Hebeanwendungen, die sichere Lastaufnahme und mehrere Hebepunkte erfordern.

Die selbstsichernden Haken schließen sich automatisch beim Aufbringen der Last und bleiben während des Hebevorgangs geschlossen, wodurch das Risiko eines unbeabsichtigten Aushängens verringert wird. Die QOSL-Konfiguration wird häufig auf Baustellen, in Stahlbaubetrieben, im Bergbau, bei der Handhabung von Fertigbeton und bei der Montage schwerer Anlagen eingesetzt.

Produktkonfigurationscode

• Q = Viersträngig (Quad Leg)
• O = Vierfach-ovales Hauptglied (Quad Oblong Master Link)
• SL = Selbstsichernder Haken (Self Locking Hook)

Produktidentifikation

• Individuelle Seriennummer (pro Schlinge)
• Kettengröße (Durchmesser in mm)
• Kettenklasse (Grade 80)
• Exakte Schlingenlänge
• Arbeitslastgrenze (WLL)

Typische Anwendungen

• Handhabung schwerer Maschinen
• Heben von Baustahl (Structural Steel)
• Montage von Fertigbeton
• Bergbautechnische Wartung
• Transport von Offshore-Modulen
• Industrielle Materialhandhabung

Parameter - Meter-Tabelle (WLL-Werte in metrischen Tonnen)
Spalten: Durchmesser (mm) | 1-Strang (t) | 2-Strang 0°<α<45° (t) | 2-Strang 45°<α<60° (t) | 3&4-Strang 0°<α<45° (t) | 3&4-Strang 45°<α<60° (t) | Dauerhafte Schlinge (t)
4 | 0.5 | 0.71 | 0.5 | 1.06 | 0.75 | 0.8
5 | 0.8 | 1.12 | 0.8 | 1.6 | 1.18 | 1.24
6 | 1.12 | 1.6 | 1.12 | 2.36 | 1.7 | 1.8
7 | 1.5 | 2.12 | 1.5 | 3.15 | 2.24 | 2.5
8 | 2.0 | 2.8 | 2.0 | 4.25 | 3.0 | 3.15
10 | 3.15 | 4.25 | 3.15 | 6.7 | 4.75 | 5.0
13 | 5.3 | 7.5 | 5.3 | 11.2 | 8.0 | 8.5
16 | 8.0 | 11.2 | 8.0 | 17.0 | 11.8 | 12.5
18 | 10.0 | 14.0 | 10.0 | 21.0 | 15.0 | 16.0
19 | 11.2 | 16.0 | 11.2 | 23.5 | 16.8 | 17.9
20 | 12.5 | 17.0 | 12.5 | 26.2 | 18.7 | 20.0
22 | 15.0 | 21.2 | 15.0 | 31.5 | 22.5 | 24.0
26 | 21.2 | 30.0 | 21.2 | 44.5 | 31.8 | 33.9
28 | 25.0 | 33.5 | 25.0 | 52.5 | 37.5 | 40.0
30 | 28.0 | 39.2 | 28.0 | 58.8 | 42.0 | 44.8
32 | 31.5 | 45.0 | 31.5 | 66.1 | 47.2 | 50.4
36 | 40.0 | 56.0 | 40.0 | 84.0 | 60.0 | 64.0
38 | 45.0 | 63.0 | 45.0 | 94.5 | 67.5 | 72.0
40 | 50.0 | 70.0 | 50.0 | 105.0 | 75.0 | 80.0
45 | 63.0 | 88.2 | 63.0 | 132.3 | 94.5 | 100.8
50 | 78.5 | 109.9 | 78.5 | 164.8 | 117.7 | 125.6

Anmerkungen zu den Parametern
Konstruktionsfaktor: 4:1 (die Mindestbruchkraft beträgt mindestens das Vierfache der WLL). Die Tabelle zeigt Lastmultiplikatoren und WLL-Werte für verschiedene Schlingenkonfigurationen und Hebewinkel. Alle Werte sind in metrischen Tonnen angegeben.
