Anschlagkette Grade 80 TOSL

3 SträngeStahllegierung

Übersicht

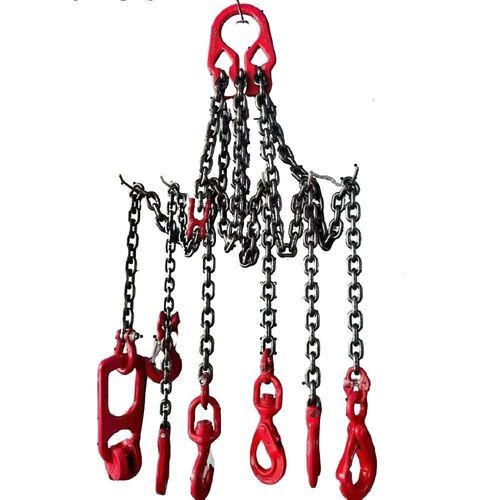

Die Kettenschlinge Grad 80 TOSL ist ein Dreibein-Hebesatz aus gehärteter und angelassener Legierungsstahlkette Grad 80 und passenden Bauteilen. Die Schlinge besitzt oben eine vierfach-oblonge Hauptglied-Anordnung und unten selbstsichernde Haken Grad 80. Die Dreibein-Konfiguration bietet gegenüber ein- und zweibeinigen Schlingen verbesserte Laststabilität und eignet sich für das Heben von Maschinen, Stahlkonstruktionen, Fertigbeton, gefertigten Komponenten und anderen unregelmäßigen Lasten. Die selbstsichernden Haken schließen sich unter Last automatisch und verringern so das Risiko eines unbeabsichtigten Öffnens während des Hebens.

Produktkonfigurationscode

• T = Dreibein
• O = Vierfach-oblonges Hauptglied
• SL = Selbstsichernder Haken

Produktkennzeichnung
Jede Schlinge ist dauerhaft gekennzeichnet und wird mit rückverfolgbarer Dokumentation geliefert:

• Individuelle Seriennummer
• Kettengröße
• Kettengrad
• Exakte Schlingenlänge
• Arbeitslastgrenze (WLL)

Typische Anwendungen

• Handhabung schwerer Maschinen
• Heben von Stahlkonstruktionen
• Einbau von Fertigbeton
• Installation von Anlagen
• Bergbau-Wartung
• Industrielle Materialhandhabung

Parameter — Metrische Tabelle (alle Werte in metrischen Tonnen)
Kettendurchmesser (mm) | 1 Bein (t) | 2 Beine (a zwischen 0° und 45°) (t) | 2 Beine (a zwischen 45° und 60°) (t) | 3 & 4 Beine (a zwischen 0° und 45°) (t) | 3 & 4 Beine (a zwischen 45° und 60°) (t) | Durchgehende Schlinge (t)
Faktoren-Reihen: Faktor 1,0 (a zwischen 0° und 45°), Faktor 1,4 (a zwischen 45° und 60°) für 2-Beine; Faktor 1,0 und Faktor 2,1 für 3&4 Beine; Faktor für durchgehende Schlinge 1,6 angegeben.
4 | 0,5 | 0,71 | 0,5 | 1,06 | 0,75 | 0,8
5 | 0,8 | 1,12 | 0,8 | 1,6 | 1,18 | 1,24
6 | 1,12 | 1,6 | 1,12 | 2,36 | 1,7 | 1,8
7 | 1,5 | 2,12 | 1,5 | 3,15 | 2,24 | 2,5
8 | 2 | 2,8 | 2 | 4,25 | 3 | 3,15
10 | 3,15 | 4,25 | 3,15 | 6,7 | 4,75 | 5
13 | 5,3 | 7,5 | 5,3 | 11,2 | 8 | 8,5
16 | 8 | 11,2 | 8 | 17 | 11,8 | 12,5
18 | 10 | 14 | 10 | 21 | 15 | 16
19 | 11,2 | 16 | 11,2 | 23,5 | 16,8 | 17,9
20 | 12,5 | 17 | 12,5 | 26,2 | 18,7 | 20
22 | 15 | 21,2 | 15 | 31,5 | 22,5 | 24
26 | 21,2 | 30 | 21,2 | 44,5 | 31,8 | 33,9
28 | 25 | 33,5 | 25 | 52,5 | 37,5 | 40
30 | 28 | 39,2 | 28 | 58,8 | 42 | 44,8
32 | 31,5 | 45 | 31,5 | 66,1 | 47,2 | 50,4
36 | 40 | 56 | 40 | 84 | 60 | 64
38 | 45 | 63 | 45 | 94,5 | 67,5 | 72
40 | 50 | 70 | 50 | 105 | 75 | 80

Parameter — Fußtabelle (WLL-Werte in lbs)
Konstruktionsfaktor 4:1 — die Werte geben die maximale WLL in Pfund nach Kettendurchmesser und Schlingenkonfiguration an. Spalten: Kettendurchmesser (Zoll) | 1-Bein-Schlinge (lbs) | 2-Bein-Schlinge 60° (lbs) | 2-Bein-Schlinge 45° (lbs) | 2-Bein-Schlinge 30° (lbs) | 3&4-Bein-Schlinge 60° (lbs) | 3&4-Bein-Schlinge 45° (lbs) | 3&4-Bein-Schlinge 30° (lbs)
7/32" | 2,100 | 3,600 | 3,000 | 2,100 | 5,500 | 4,400 | 3,200
9/32" | 3,500 | 6,100 | 4,900 | 3,500 | 9,100 | 7,400 | 5,200
5/16" | 4,500 | 7,800 | 6,400 | 4,500 | 11,700 | 9,500 | 6,800
3/8" | 7,100 | 12,300 | 10,000 | 7,100 | 18,400 | 15,100 | 10,600
1/2" | 12,000 | 20,800 | 17,000 | 12,000 | 31,200 | 25,500 | 18,000
5/8" | 18,100 | 31,300 | 25,600 | 18,100 | 47,000 | 38,400 | 27,100
3/4" | 28,300 | 49,000 | 40,000 | 28,300 | 73,500 | 60,000 | 42,400
7/8" | 34,200 | 59,200 | 48,400 | 34,200 | 88,900 | 72,500 | 51,300
1" | 47,700 | 82,600 | 67,400 | 47,700 | 123,900 | 101,200 | 71,500
1-1/4" | 72,300 | 125,200 | 102,200 | 72,300 | 187,800 | 153,400 | 108,500

Hinweise
Der Winkel a wird von der Vertikalen gemessen (a zwischen 0° und 45° und a zwischen 45° und 60°). Lastfaktoren variieren je nach Schlingenkonfiguration und Winkel und werden zur Berechnung der WLL angewandt. Alle Werte in der metrischen Tabelle sind in metrischen Tonnen; die Werte in der Fußtabelle sind in Pfund. Kleinere Hebewinkel (gemessen von der Horizontalen) erhöhen die Zugbeanspruchung in jedem Bein und verringern die Gesamttragefähigkeit.

Normen und Verpackung
Name: Grade 80 TOSL Chain Sling – Triple Leg w/ Quad Oblong Master Link on Top and Self Locking Hooks on Bottom
MOQ: 100 Sets
Verpackung: Karton + Stahlpalette

Merkmale / Technische Spezifikationen

• Modell / Serie: TOSL
• Kettengrad: Grade 80 Legierungsstahl (gehärtet und angelassen)
• Konfiguration: Dreibein-Kettenschlinge
• Oberes Fitting: Vierfach-oblonges Hauptglied
• Untere Fittings: Grade 80 selbstsichernde Haken
• Kennzeichnung: Individuelle Seriennummer, Kettengröße, Kettengrad, exakte Schlingenlänge, WLL
• Lieferung: Lieferung mit schriftlicher Zertifizierung; Komponenten auf Grade 80 abgestimmt
• Typische Anwendungen: Schwere Maschinen, Stahlkonstruktionen, Fertigbeton, Anlagenmontage, Bergbauwartung, industrielle Materialhandhabung
• MOQ: 100 sets
• Verpackung: Karton plus Stahlpalette
