Anschlagkette 80 DOSL

2 SträngeStahlStahllegierung

Produktübersicht

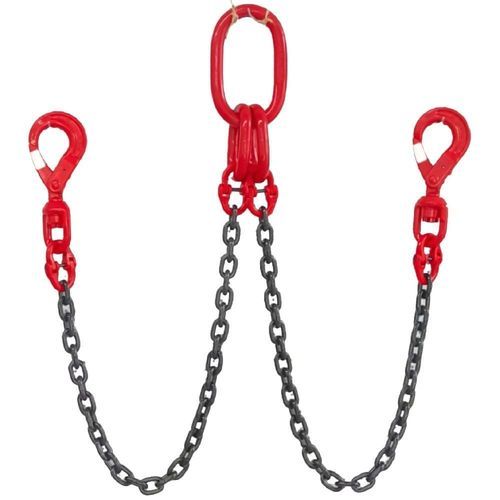

Die Kettenschlinge Grade 80 DOSL ist eine Zweistrang‑Hebevorrichtung, hergestellt aus vergüteter Grade‑80‑Legierungsstahlkette und -komponenten. Die Schlinge verfügt über ein oblonges Grade‑80‑Hauptglied oben und selbstsichernde Grade‑80‑Haken unten, die ein sicheres Lastengagement und erhöhte Betriebssicherheit bieten. Jede Schlinge ist dauerhaft mit Seriennummer, Kettengröße, Grad, exakter Schlingenlänge und der zulässigen Arbeitslast (WLL) gekennzeichnet, um vollständige Rückverfolgbarkeit zu gewährleisten.

Konfigurationscode

• D = Double Leg (Zweistrang)
• O = Oblong master link (oblonges Hauptglied)
• SL = Self Locking Hook (selbstsichernder Haken)

Produktkennzeichnung

• Individuelle Seriennummer
• Kettengröße
• Ketten‑Grad (Grade 80)
• Exakte Schlingenlänge
• Working Load Limit (WLL)

Typische Anwendungen

• Handhabung von schweren Maschinen
• Heben von Stahlkonstruktionen
• Geräteinstallation
• Bauprojekte
• Bergbautechnik und Wartung
• Industrielle Materialhandhabung

Metrische Kapazitätsdaten (WLL in Tonnen) — ausgewählte Durchmesser

• Durchmesser 4 mm — 1‑Strang: 0,50 t; 2‑Strang (0°–45°): 0,71 t; 2‑Strang (45°–60°): 0,50 t; 3/4‑Strang (0°–45°): 1,06 t; 3/4‑Strang (45°–60°): 0,75 t; Endlos‑Schlinge: 0,80 t
• Durchmesser 8 mm — 1‑Strang: 2,00 t; 2‑Strang (0°–45°): 2,80 t; 2‑Strang (45°–60°): 2,00 t; 3/4‑Strang (0°–45°): 4,25 t; 3/4‑Strang (45°–60°): 3,00 t; Endlos‑Schlinge: 3,15 t
• Durchmesser 13 mm — 1‑Strang: 5,30 t; 2‑Strang (0°–45°): 7,50 t; 2‑Strang (45°–60°): 5,30 t; 3/4‑Strang (0°–45°): 11,20 t; 3/4‑Strang (45°–60°): 8,00 t; Endlos‑Schlinge: 8,50 t
• Durchmesser 20 mm — 1‑Strang: 12,50 t; 2‑Strang (0°–45°): 17,00 t; 2‑Strang (45°–60°): 12,50 t; 3/4‑Strang (0°–45°): 26,20 t; 3/4‑Strang (45°–60°): 18,70 t; Endlos‑Schlinge: 20,00 t
• Durchmesser 30 mm — 1‑Strang: 28,00 t; 2‑Strang (0°–45°): 39,20 t; 2‑Strang (45°–60°): 28,00 t; 3/4‑Strang (0°–45°): 58,80 t; 3/4‑Strang (45°–60°): 42,00 t; Endlos‑Schlinge: 44,80 t
• Durchmesser 50 mm — 1‑Strang: 78,50 t; 2‑Strang (0°–45°): 109,90 t; 2‑Strang (45°–60°): 78,50 t; 3/4‑Strang (0°–45°): 164,80 t; 3/4‑Strang (45°–60°): 117,70 t; Endlos‑Schlinge: 125,60 t

Imperiale Kapazitätsdaten (WLL in lbs) — Musterzeilen
Konstruktionsfaktor / Kettendurchmesser / 1‑Strang / 2‑Strang (90°, 60°, 45°, 30°) / 3 & 4‑Strang (60°, 45°, 30°)

• 7/32" — 1‑Strang: 2.100 lb; 2‑Strang: 3.600 lb; angepasst: 3.000 lb; 3/4‑Strang: 5.500 lb; Beispiel: 4.400–3.200 lb
• 1/2" — 1‑Strang: 12.000 lb; 2‑Strang: 20.800 lb; angepasst: 17.000 lb; 3/4‑Strang: 31.200 lb; Beispiel: 25.500–18.000 lb
• 1" — 1‑Strang: 47.700 lb; 2‑Strang: 82.600 lb; angepasst: 67.400 lb; 3/4‑Strang: 123.900 lb; Beispiel: 101.200–71.500 lb

Hinweise zu den Tabellen

• Endlos‑Schlinge: WLL für eine endlose (endless) Schlingenkonfiguration.
• Winkel: a = Winkel zwischen Schlingenschenkel und Vertikalen. Typische Bereiche: 0°–45° und 45°–60°. Kleinere Hebewinkel erhöhen die Schenkeltension und reduzieren die Kapazität.
• Faktor: Multiplikatoren zur Berechnung der WLL für verschiedene Konfigurationen und Winkel; bei Berechnungen die technischen Richtlinien beachten.

Normen & Prüfungen
Hergestellt aus Grade‑80‑legiertem, vergütetem Kettenstahl und Komponenten gemäß EN 818-2, EN 1677-1, EN 1677-3, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 und ISO 3077. Wird mit schriftlicher Zertifizierung geliefert. Mindestbemessungsfaktor 4:1. Jede Schlinge wird einer Belastungsprüfung unterzogen, visuell inspiziert, maßlich überprüft und auf Komponentenkompatibilität geprüft. Die Kette erfüllt die EN 818‑Fatique‑Anforderungen und hält 20.000 Zyklen bei 1,5×WLL stand. Jede Schlinge wird mit individueller Seriennummer, Identifikationsschild und vollständigen Rückverfolgbarkeitsunterlagen geliefert.

Wartung & Inspektion
Vor jeder Nutzung inspizieren auf Kettenverlängerung, Verschleiß, Risse, Korrosion, Funktion der selbstsichernden Haken, Verformung, beschädigte Hauptglieder oder Verbindungsglieder und fehlende Identifikationsschilder. Aus dem Dienst nehmen, wenn Mängel die anwendbaren Inspektionskriterien überschreiten.
