Anschlagkette 100 DOF

2 SträngeStahlLegierung

Einführung

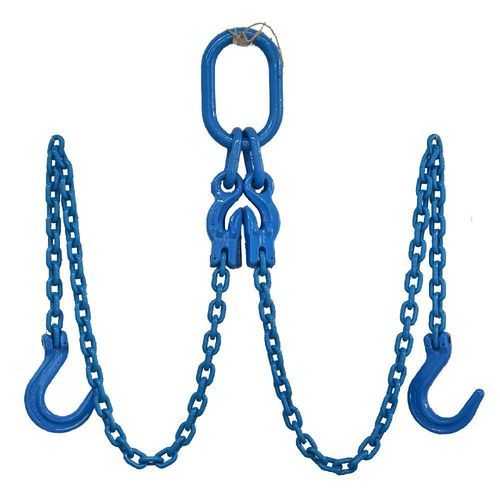

Der Grade 100 DOF Kettensling ist eine zweibeinige Hebekonstruktion aus vergüteter Grade 100 Legierungsstahlkette und Komponenten. Der Sling ist oben mit einem Grade 100 ovalen Hauptglied und unten mit zwei Grade 100 Guss-Haken ausgestattet und eignet sich für schwere Hebeaufgaben, die große Hakenöffnungen und eine ausgeglichene Zwei-Punkt-Lastverteilung erfordern.

Hauptvorteile

• Ca. 25 % höhere zulässige Traglast (WLL) im Vergleich zu Grade 80 bei gleicher Kettengröße
• Erhält einen Sicherheitsfaktor von 4:1
• Guss-Haken verfügen über eine große Maulöffnung zum Ankoppeln an große Anschlaglaschen, Gussstücke, Stahlkonstruktionen und übergroße Befestigungspunkte
• Zweibeinige Ausführung verbessert die Laststabilität und verteilt die Hebekräfte gleichmäßig auf zwei Hebepunkte

Produktkonfigurationscode

• D = Double Leg (zweibeinig)
• O = Oblong Master Link (ovales Hauptglied)
• F = Foundry Hook (Guss-Haken)

Produktkennzeichnung

• Einzelne Seriennummer
• Kettengröße
• Kettengrad
• Exakte Länge des Slings
• Arbeitslastgrenze (WLL)

Herstellungsstandards
Hergestellt aus vergüteter Grade 100 Legierungsstahlkette und Komponenten nach EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 und ISO 3077 für Grade 100 Kettensling-Baugruppen.

Prüfstandards
Konzipiert mit einem Mindest-Sicherheitsfaktor von 4:1. Jede Schlinge wird belastungsgeprüft, visuell inspiziert, dimensionsgeprüft und auf Komponentenkompatibilität geprüft vor Versand. Die Kette erfüllt die EN 818 Ermüdungsanforderungen und widersteht 20.000 Lastzyklen bei 1,5-facher WLL. Jede Schlinge wird mit individueller Seriennummer, Identifikationsetikett, schriftlicher Zertifizierung und vollständigen Rückverfolgbarkeitsunterlagen geliefert.

Anwendungsbereiche
Geeignet für Überkopf-Heben, Zweipunkt-Heben, Handhabung schwerer Maschinen, Montage von Stahlkonstruktionen, Gießereibetriebe, Einbau von Fertigbetonteilen, Geräteinstallation und industrielle Materialhandhabung.

Wartungsanforderungen
Vor jeder Verwendung auf Kettenverlängerung, übermäßigen Verschleiß, Risse, Korrosion, Verformung der Guss-Haken, beschädigte Hauptglied/Verbindungselemente und fehlende Identifikationsschilder prüfen. Schlinge sofort außer Betrieb nehmen, wenn Defekte die anwendbaren Prüfkriterien überschreiten.

Parameter (Tabelle)
Konstruktionsfaktor | 4:1
Dim | 1-Bein (90°) Lastfaktor:1 | 2-Bein (60°) Lastfaktor:1.7 | 2-Bein (45°) Lastfaktor:1.4 | 2-Bein (30°) Lastfaktor:1 | 3&4-Bein (60°) Lastfaktor:2.6 | 3&4-Bein (45°) Lastfaktor:2.1 | 3&4-Bein (30°) Lastfaktor:1.45
7/32" | 2,700 | 4,700 | 3,800 | 2,700 | 7,000 | 5,700 | 4,000
9/32" | 4,300 | 7,400 | 6,100 | 4,300 | 11,200 | 9,100 | 6,400
5/16" | 5,700 | 9,900 | 8,100 | 5,700 | 14,800 | 12,100 | 8,500
3/8" | 8,800 | 15,200 | 12,400 | 8,800 | 22,900 | 18,700 | 13,200
1/2" | 15,000 | 26,000 | 21,200 | 15,000 | 39,000 | 31,800 | 22,500
5/8" | 22,600 | 39,100 | 32,000 | 22,600 | 58,700 | 47,900 | 33,900
3/4" | 35,300 | 61,100 | 49,900 | 35,300 | 91,700 | 74,900 | 53,000
7/8" | 42,700 | 74,000 | 60,400 | 42,700 | 110,900 | 90,600 | 64,000
1" | 59,700 | 103,400 | 84,400 | 59,700 | 155,100 | 126,600 | 89,550
1-1/4" | 90,400 | 156,600 | 127,800 | 90,400 | 234,900 | 191,800 | 135,600

Merkmale / technische Spezifikationen

• Name: Grade 100 DOF Chain Sling
• Konfiguration: Zweibeinig mit ovalem Hauptglied oben und zwei Guss-Haken unten
• Material: Vergütete Grade 100 Legierungsstahlkette und Komponenten
• Konstruktionsfaktor: 4:1
• Prüfungen: Belastungsprüfung, Sichtprüfung, Maßprüfung; erfüllt EN 818 Ermüdungsanforderungen (20.000 Zyklen bei 1,5× WLL)
• Kennzeichnung: Individuelle Seriennummer, Identifikationsschild, schriftliche Zertifizierung, Rückverfolgbarkeitsunterlagen
• MOQ: 100 Sets
• Verpackung: Karton + Stahlpalette
• Anwendungen: Überkopf-Heben, Zweipunkt-Heben, Handhabung schwerer Maschinen, Montage von Stahlkonstruktionen, Gießerei-Betriebe, Einbau von Fertigbetonteilen, Geräteinstallation, industrielle Materialhandhabung
• Wartung: Vor jeder Verwendung auf Verlängerung, Verschleiß, Risse, Korrosion, Verformung oder beschädigte Komponenten prüfen; bei Überschreitung der Kriterien aus dem Dienst entfernen
