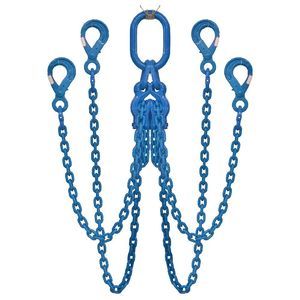

Anschlagkette Grade 80 QOF

mit 4 PunktenStahlLegierung

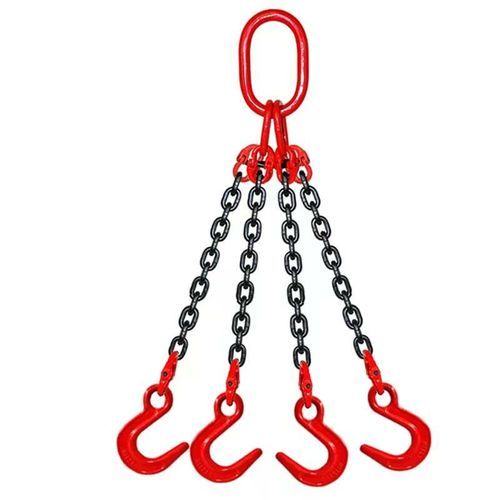

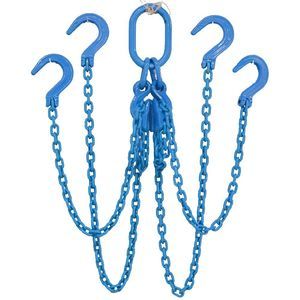

Produktübersicht Die QOF-Kettenschlinge der Güteklasse 80 ist eine vierarmige Hebevorrichtung, die aus gehärteter und angelassener Kette sowie Komponenten aus legiertem Stahl der Güteklasse 80 gefertigt ist. Die Hebeschlinge ist oben mit einer vierarmigen, länglichen Hauptverbindungsbaugruppe und unten mit geschmiedeten Haken der Güteklasse 80 ausgestattet und eignet sich für schwere Hebevorgänge, die mehrere Hebepunkte und eine ausgewogene Lastverteilung erfordern. Hauptmerkmale

• Viersträngige Kettengehänge-Konfiguration für verbesserte Laststabilität und gleichmäßige Lastverteilung.
• Obere Befestigung: Vierfach-Längs-Hauptverbindungsglied.
• Untere Befestigungen: Geschmiedete Haken der Güteklasse 80 (kompatibel mit Hebesystemen der Güteklasse 80).
• Hergestellt aus vergüteter Kette und Komponenten aus legiertem Stahl der Güteklasse 80.
• Jede Schlinge wird mit schriftlichem Zertifikat und vollständiger Rückverfolgbarkeit (individuelle Seriennummer und Identifikationsetikett) geliefert.

Produktkonfigurationscode

• Q = Vierfach-Kettenanordnung
• O = Vierfach-Oblong-Hauptverbindungsglied
• F = Geschmiedeter Haken

Produktidentifikation

• Individuelle Seriennummer auf dem Identifikationsschild
• Kettengröße
• Kettengüteklasse
• Genaue Schlingenlänge
• Zulässige Tragfähigkeit (WLL)

Typische Anwendungsbereiche

• Handhabung von Schwermaschinen
• Heben von Baustahl
• Montage von Betonfertigteilen
• Anlagenmontage
• Wartungsarbeiten im Bergbau
• Industrieller Materialtransport

Normen, Verpackung & Mindestbestellmenge

• Bezeichnung: Kettengehänge der Güteklasse 80 QOF – viersträngig mit viereckigem Hauptverbinder oben und geschmiedeten Haken unten
• Mindestbestellmenge: 100 Sätze
• Verpackung: Karton + Stahlpalette
• Herstellungsnormen: Hergestellt gemäß EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077 hergestellt.
• Prüfnormen: Mindestauslegungsfaktor 4:1. Jede Schlinge wird einer Belastungsprüfung unterzogen, einer Sichtprüfung unterzogen, auf Maßgenauigkeit überprüft und auf die Kompatibilität der Komponenten kontrolliert. Die Kette entspricht den Ermüdungsanforderungen der EN 818 und hält 20.000 Zyklen bei 1,5-facher Tragfähigkeit (WLL) stand. Lieferung mit Seriennummer, Kennzeichnungsschild und schriftlicher Bescheinigung.
• Anwendungsnormen: Geeignet für Überkopfhebearbeiten, Mehrpunkt-Hebevorgänge, den Umschlag von Schwermaschinen, die Montage von Stahlkonstruktionen, den Einbau von Betonfertigteilen, die Installation von Anlagen, Wartungsarbeiten im Bergbau und den industriellen Materialumschlag.
• Wartung: Vor jedem Einsatz auf Kettenverlängerung, Verschleiß, Risse, Korrosion, Verformung des geschmiedeten Hakens, beschädigte Haupt- oder Verbindungsglieder sowie fehlende Kennzeichnungsschilder prüfen. Außer Betrieb nehmen, wenn Mängel die Prüfkriterien überschreiten.

Parameter – Tabelle in Metern (zulässige Traglast in metrischen Tonnen) Überschrift: Durchmesser (mm) | 1 Strang (Tonne) | 2 Stränge (0°Parameter – Tabelle in Fuß (zulässige Tragfähigkeit in lbs, Auslegungsfaktor 4:1) Überschrift: Kettendurchmesser (Zoll) | 1-Strang-Schlinge (lbs) | 2-Strang-Schlinge (60°) (lbs) | 2-Strang-Schlinge (45°) (lbs) | 2-Strang-Schlinge (30°) (lbs) | 3- und 4-Strang-Schlingen (60°) (lbs) | 3- und 4-Strang-Schlingen (45°) (lbs) | 3- und 4-Strang-Schlingen (30°) (lbs) 7/32" | 2.100 | 3.600 | 3.000 | 2.100 | 5.500 | 4.400 | 3.200 9/32" | 3.500 | 6.100 | 4.900 | 3.500 | 9.100 | 7.400 | 5.200 5/16" | 4.500 | 7.800 | 6.400 | 4.500 | 11.700 | 9.500 | 6.800 3/8" | 7.100 | 12.300 | 10.000 | 7.100 | 18.400 | 15.100 | 10.600 1/2" | 12.000 | 20.800 | 17.000 | 12.000 | 31.200 | 25.500 | 18.000 5/8" | 18.100 | 31.300 | 25.600 | 18.100 | 47.000 | 38.400 | 27.100 3/4" | 28.300 | 49.000 | 40.000 | 28.300 | 73.500 | 60.000 | 42.400 7/8" | 34.200 | 59.200 | 48.400 | 34.200 | 88.900 | 72.500 | 51.300 1" | 47.700 | 82.600 | 67.400 | 47.700 | 123.900 | 101.200 | 71.500 1-1/4" | 72.300 | 125.200 | 102.200 | 72.300 | 187.800 | 153.400 | 108.500 Hinweise

• Alle Werte in der Tabelle sind in metrischen Tonnen angegeben und stellen die maximale Tragfähigkeit (WLL) dar.
• Winkeldefinitionen: a = Winkel zwischen Schlingenstrang und Vertikalen. Die Bereiche 0° < a < 45° und 45° < a < 60° werden zur Bestimmung der Lastfaktoren und der angepassten WLLs verwendet.
• Als „durchgehende Schlinge“ wird eine endlose Kettenschlinge mit WLL bezeichnet.

Eigenschaften / technische Spezifikationen

• Produktname: Kettengehänge der Güteklasse 80 QOF
• Modell / Handelsbezeichnung: Kettengehänge der Güteklasse 80 QOF
• Marke: TOPONE CHAIN
• Material: Gehärteter und angelassener legierter Stahl der Güteklasse 80 (Kette und Komponenten)
• Oberes Anschlussstück: Quad Oblong Master Link Assembly
• Unteres Anschlussstück: Geschmiedete Haken der Güteklasse 80
• Kennzeichnung: Individuelle Seriennummer, Kennzeichnungsschild, Kettengröße, Kettengüteklasse, genaue Schlingenlänge, WLL
• Mindestbestellmenge: 100 Sätze
• Verpackung: Karton + Stahlpalette
• Fertigungsnormen: EN 818-2; EN 1677-1; EN 1677-2; EN 1677-4; ASME B30.9; OSHA 1910.184; AS 2321; ISO 3077
• Prüfungen: Mindestauslegungsfaktor 4:1; Belastungsprüfung; Sichtprüfung; Maßprüfung; Ermüdungsprüfung: 20.000 Zyklen bei 1,5× WLL
• Anwendungsbereiche: Hebearbeiten über Kopf, Mehrpunkt-Hebearbeiten, Handhabung schwerer Maschinen, Stahlbau, Einbau von Betonfertigteilen, Anlagenmontage, Wartungsarbeiten im Bergbau, industrieller Materialtransport
• Wartung und Inspektion: Vor jedem Einsatz auf Dehnung, Verschleiß, Risse, Korrosion, Verformung, beschädigte Glieder und fehlende Kennzeichnungen prüfen; aus dem Betrieb nehmen, wenn Mängel die Kriterien überschreiten
