Drahtseil-Anschlagmittel

2 SträngeStahlgalvanisiertem Stahl

Übersicht

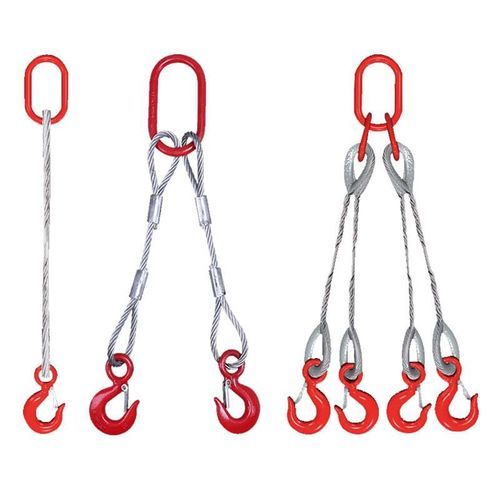

Die Zweistrang-Drahtseilschlinge wird aus hochfestem, verzinktem oder blankem Stahldrahtseil gefertigt und besteht aus zwei Strängen, die an einer Hauptverbindung (Master Link) angeschlossen sind. Verfügbare Anschlagenden sind weiche Ösen, Ösen mit Thimble, mit Hülse gesicherte Ösen, handvernähte oder mechanisch vernähte Augen. Jede Schlinge ist einzeln mit Seriennummer sowie Angaben zum Seildurchmesser, Schlauchlänge und der Arbeitslastgrenze (WLL) gekennzeichnet und rückverfolgbar.

Einführung
Die Zweistrang-Schlinge ist eine Hebegruppe aus zwei Drahtseilsträngen, die an einem Master Link verbunden und je nach Anwendung mit Haken, Schäkel oder Öse versehen wird. Hergestellt aus hochfestem Stahldrahtseil bietet die Schlinge Flexibilität und hohe Zugfestigkeit. Die Zweistrang-Anordnung verteilt die Last auf zwei Anschlagpunkte, verbessert die Laststabilität und reduziert Spannungskonzentrationen beim Heben. Typische Einsatzzwecke sind das Heben von Maschinen, Stahlbaukonstruktionen, Betonfertigteilen, Offshore-Ausrüstung, Rohren, gefertigten Bauteilen und weiteren schweren Lasten in Bauwesen, Schiffbau, Häfen, Bergbau und Industrieanlagen.

Produkteigenschaften

• Hochfestes verzinktes oder blankes Stahldrahtseil
• Zweistrang-Design für ausgewogene Lastverteilung
• Anschlagenden: weiche Öse, Thimble-Öse, hülsegem. Öse, handvernähte oder mechanisch vernähte Enden
• Verfügbar mit Haken, Schäkel, Master Links oder kundenspezifischen Anschlussteilen
• Einzelne Seriennummer für vollständige Rückverfolgbarkeit

Produktkennzeichnung

• Einzelne Seriennummer
• Drahtseildurchmesser
• Drahtseilkonstruktion
• Exakte Schlingenlänge
• Arbeitslastgrenze (WLL)

Parameter — Arbeitslastgrenze (WLL) der Drahtseilschlingen Einheit: Tonnen
Die Produktseite enthält eine umfassende WLL-Matrix (Einheit: Tonnen) mit Werten nach Nennseildurchmesser (d mm) und Anschlag-/Hebekonfigurationen (Vertikaler Hebe, Choker, Gabel/Schlinge) sowie Mehrstrangwinkel. Beispielzeilen aus der WLL-Tabelle (repräsentative Werte):
Nenn-Ø d (mm) | Vertikal 90° | Choker 90° | Korb 90° | Zwei Stränge 45° | Zwei Stränge 60° | Zwei Stränge 90° | Drei/vier Stränge 45° | Drei/vier Stränge 60° | Drei/vier Stränge 90° | Gewicht (kg/m)
8 | 0.81 | 0.61 | 1.4 | 1.5 | 1.4 | 1.1 | 3 | 2.89 | 2.3 | 0.225
10 | 1.2 | 0.96 | 2.3 | 2.3 | 2.2 | 1.8 | 4.7 | 4.4 | 3.6 | 0.398
16 | 3.2 | 2.4 | 5.6 | 6 | 5.6 | 4.6 | 12 | 11.3 | 9.2 | 1.02
24 | 7.4 | 5.1 | 12.7 | 13.6 | 12.7 | 10.4 | 27.3 | 25.5 | 20.9 | 2.29
36 | 18.55 | 13.9 | 32.2 | 34.4 | 32.2 | 26.2 | 68.85 | 64.4 | 52.65 | 5.75
48 | 29.5 | 22.1 | 51.1 | 54.6 | 51.1 | 41.6 | 109.3 | 102.2 | 83.6 | 9.17
Hinweis: Die vollständige WLL-Matrix für alle Durchmesser und Konfigurationen ist auf der Produktseite verfügbar.

Haupt-Drahtseil (6×37+FC, 6×37+IWR)
Die Dokumentation enthält Tabellen zur Zugfestigkeit und Mindestbruchlast für gängige Seilkonstruktionen und Kernarten (NF, SF, IWR/IWS, FC) ab 5 mm Nenndurchmesser, mit Zugfestigkeitsklassen (1570–1960 MPa) und ungefähren Gewichten (kg/100 m). Spezifikationsmatrizen und Abbildungen sind enthalten.

Normen & Fertigung

• Name: Two Leg Wire Rope Sling
• MOQ: 100 Sätze
• Verpackung: Karton + Stahlpalette
• Fertigungsnormen: ISO 7531, ISO 2408, ISO 4309, EN 13414-1, EN 12385, ASME B30.9, OSHA 1910.184, anwendbare Anforderungen der EU-Maschinenverordnung; Zertifizierungen (ABS, BV, CCS, DNV, LR, NK, KR, RINA) auf Anfrage
• Prüfungen: Mindestbemessungsfaktor 4:1. Jede Schlinge wird einer Bemessungsprobe unterzogen, visuell inspiziert, maßlich geprüft und mit Seriennummer, Prüfprotokoll und Zertifikat geliefert. Typprüfungen umfassen Prüf-, Ermüdungs-, statische und Bruchlasttests.
• Anwendungen: Überkopfheben, Zweipunkt-Hebung, Maschinenmontage, Stahlbauhandhabung, Hebung von Betonfertigteilen, Schiffbau, Offshore, Hafenumschlag, Bergbau, Bauwesen und allgemeine industrielle Materialhandhabung.
• Wartung: Vor Gebrauch auf gebrochene Drähte, Korrosion, Abrieb, Knicke, Quetschungen, Aufspreizen, übermäßige Abnutzung, beschädigte Hülsen oder Splices, verformte Thimbles, verschlissene Haken oder Master Links oder fehlende Identifikationsschilder prüfen. Außer Betrieb nehmen, wenn Mängel die Aussonderungskriterien nach ISO 4309, EN 13414 oder anderen anwendbaren Normen überschreiten.

Technische Daten

• Material: Hochfestes verzinktes oder blankes Stahldrahtseil
• Seilkonstruktionen: verschiedene (6×37, 6×25Fi, 6×29Fi, 6×36WS, etc.) mit FC, IWR/IWS, NF, SF Kernoptionen
• Anschlagenden: weiche Ösen, Thimble-Ösen, hülsegem. Ösen, handvernähte oder mechanisch vernähte Enden; Haken und Schäkel verfügbar
• Kennzeichnung: Jede Schlinge dauerhaft gekennzeichnet mit Seriennummer, Seildurchmesser, Seilkonstruktion, Länge, WLL
• Sicherheitsfaktor: Mindest 4:1
• Lieferumfang: Identifikationsschild, Prüfprotokoll, schriftliches Zertifikat, Rückverfolgbarkeitsdokumentation
• Empfohlene Einsatzzwecke: Zweipunkt-Hebung, Maschinenmontage, Schiffbau, Offshore, Häfen, Bergbau, Bauwesen
