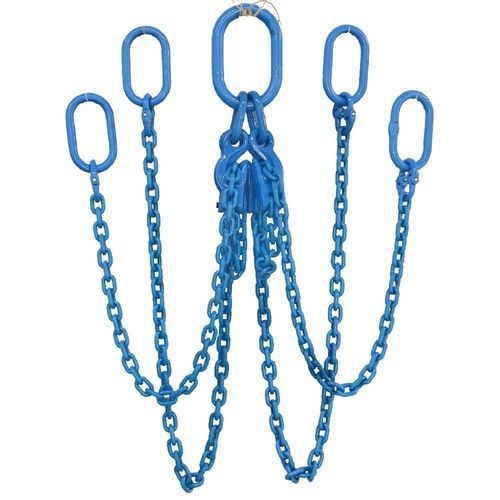

Anschlagkette Grade 100 QOO

mit 4 PunktenStahllegierung

Einführung
Das Kettengehänge Grade 100 QOO ist eine viersträngige Hebevorrichtung, hergestellt aus vergüteter Grade 100 Legierungskette und Komponenten. Das Gehänge verfügt über ein vierfaches ovales Hauptglied (Quad oblong master link) oben und vier ovale Hauptglieder unten und bietet damit mehrere Anschlagpunkte und maximale Konfigurationsflexibilität für Schwerlast‑Hebevorgänge. Im Vergleich zu Grade 80 Gehängen bietet Grade 100 etwa 25 % höhere Tragfähigkeit (WLL) bei gleicher Kettengröße. Jedes Gehänge ist dauerhaft mit einer Seriennummer, Kettengröße, Grade, exakter Gehänge‑Länge und WLL gekennzeichnet, um vollständige Rückverfolgbarkeit zu gewährleisten.

Hauptvorteile

• Viersträngige Konfiguration verteilt die Hubkräfte auf vier Stränge für verbesserte Stabilität beim Handling von übergroßen oder unregelmäßigen Lasten.
• Oben ein vierfaches ovales Hauptglied und unten vier ovale Hauptglieder ermöglichen flexible Verbindungen zu Schäkel, Hebeösen, Spreizträgern und kundenspezifischen Hebevorrichtungen.
• Hergestellt aus vergütetem Grade 100 Legierungsstahl; bietet ca. 25 % höhere WLL gegenüber Grade 80 bei gleicher Kettengröße.
• Dauerhafte Kennzeichnung mit Seriennummer und Identifikationsanhänger für vollständige Rückverfolgbarkeit und Zertifikatsverwaltung.

Produktkonfigurationscode

• Q = Quad Leg (viersträngig)
• O = Quad oblong master link Assembly (oben)
• O = Vier oblong master links (unten)
• QOO steht für ein viersträngiges Kettengehänge mit einem vierfachen ovalen Hauptglied oben und vier ovalen Hauptgliedern unten.

Produktkennzeichnung

• Einzelne Seriennummer (pro Gehänge)
• Kettengröße
• Ketten‑Grad (Grade 100)
• Exakte Gehängelänge
• Working Load Limit (WLL)

Typische Anwendungen

• Handhabung von schweren Maschinen
• Heben und Montage von Stahlkonstruktionen
• Offshore‑Modulinstallation und Offshore‑Hebevorgänge
• Einbau von Fertigbetonteilen
• Spreizträger‑Systeme und Mehrpunkt‑Hebevorgänge
• Industrielle Materialhandhabung

Normen & Prüfung
Hergestellt aus vergüteter Grade 100 Legierungskette und Komponenten gemäß EN 818‑2, EN 1677‑1, EN 1677‑4, ASME B30.9, OSHA 1910.184, AS 2321 und ISO 3077 für Grade 100 Kettengehänge. Jedes Gehänge ist mit einem Mindest‑Konstruktionsfaktor von 4:1 ausgelegt. Gehänge werden proof‑getestet, visuell inspiziert, dimensional geprüft und auf Bauteilkompatibilität kontrolliert vor Versand. Die Kette erfüllt die EN 818 Ermüdungsanforderungen und soll 20.000 Lastzyklen bei 1,5×WLL aushalten. Jedes Gehänge wird mit individueller Seriennummer, Identifikationsanhänger, schriftlicher Zertifizierung und vollständigen Rückverfolgbarkeitsunterlagen geliefert.

Wartung & Inspektion
Vor jedem Einsatz auf Kettenverlängerung, übermäßigen Verschleiß, Risse, Korrosion, Verformung der Hauptglieder, beschädigte Verbindungsstücke und fehlende Kennzeichnungen prüfen. Gehänge sofort aus dem Verkehr ziehen, wenn Mängel die anwendbaren Inspektionskriterien überschreiten.

Parameter — Tabelle Meter
Item NO. | Durchmesser der Hebekette | 1 Strang (t) | 2 Stränge (0°<α<45°) (t) | 2 Stränge (45°<α<60°) (t) | 3 & 4 Stränge (0°<α<45°) (t) | 3 & 4 Stränge (45°<α<60°) (t) | Durchgehendes Gehänge (t)
Beispielzeilen:
TPL81841004, 4, 0.63, 0.88, 0.63, 1.32, 0.94, 1
TPL81841005, 5, 1, 1.4, 1, 2.1, 1.5, 1
TPL81841006, 6, 1.4, 1.96, 1.4, 2.94, 2.1, 2
... (Tabelle setzt sich bis TPL818410050 mit entsprechenden WLL‑Werten für jede Konfiguration fort)

Parameter — Tabelle Feet (repräsentativ)
Item No. | Durchmesser der Hebekette (in.) | 1 Strang (90°) (lbs) | 2 Stränge Faktor 1.4 (lbs) | 3 & 4 Stränge (lbs) | Durchgehendes Gehänge (lbs)
Beispielzeilen:
TPL81841004, 5/32", 2,205, 2,205, 2,205, 2,205, 2,205
TPL81841005, 3/16", 2,205, 2,205, 2,205, 4,409, 4,409
TPL81841006, 1/4", 2,205, 4,409, 2,205, 6,614, 4,409
... (imperiale Tabelle setzt sich mit WLL‑Angaben in lbs für jede Konfiguration fort)

Verpackung & MOQ
MOQ: 100 Sets. Verpackung: Karton + Stahlpalette.

Eigenschaften / Technische Daten

• Produktname: Grade 100 QOO Chain Sling — viersträngiges Kettengehänge mit vierfachem ovalem Hauptglied oben und vier ovalen Hauptgliedern unten
• Modell / Konfiguration: QOO (viersträngig mit vierfachem ovalem Hauptglied oben und vier ovalen Hauptgliedern unten)
• Material: Vergüteter Grade 100 Legierungsstahl (Kette und Komponenten)
• Konstruktionsfaktor: Minimum 4:1
• WLL: Werte abhängig von Kettengröße und Konfiguration; Grade 100 liefert ~25 % höhere WLL vs Grade 80 bei gleicher Kettengröße
• Kennzeichnung: Jedes Gehänge dauerhaft gekennzeichnet mit Seriennummer, Kettengröße, Grade, exakter Länge und WLL; geliefert mit schriftlicher Zertifizierung und Rückverfolgbarkeit
• Normen: EN 818‑2, EN 1677‑1, EN 1677‑4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077
• Prüfung: Proof tested, visuelle Inspektion, dimensionsgeprüft; Kette getestet auf 20.000 Zyklen bei 1,5×WLL (angegeben)
• Typische Anwendungen: Handhabung schwerer Maschinen, Stahlbau, Offshore‑Installation, Fertigteilmontage, Mehrpunkt‑Hebevorgänge/Spreizträger
• MOQ: 100 Sets; Verpackung: Karton + Stahlpalette
