Anschlagkette 80 DOF

2 SträngeStahl

Produktübersicht

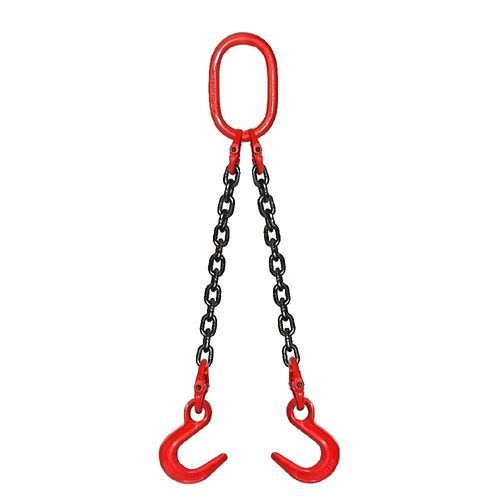

Das Kettengehänge Grade 80 DOF ist eine Zweibein-Hebeanordnung aus vergüteter Grade 80 Legierungsstahlkette und -komponenten. Das Gehänge ist oben mit einem ovalen Hauptglied und unten mit zwei Gießereihaken ausgestattet, die eine große Hakenöffnung für sicheres Zwei-Punkt-Heben bieten. Das Zweibein-Design verbessert die Laststabilität und die gleichmäßige Kraftverteilung, wodurch es sich für schwere Gussteile, Stahlbau, Maschinenhandling und industrielle Hebeanwendungen eignet. Jedes Gehänge ist dauerhaft mit einer Seriennummer, Kettengröße, Grad, exakter Gehängelänge und der zulässigen Arbeitslast (WLL) gekennzeichnet, um vollständige Produkt-Rückverfolgbarkeit zu gewährleisten.

Einführung
Die Gießereihaken verfügen über eine extraweite Maulöffnung zum Anschließen an große Hebeösen, Gussteile, Stahlkonstruktionen und übergroße Bauteile, die nicht von Standard-Gehängehaken aufgenommen werden können. Die Zweibeinkonfiguration verteilt die Hebekräfte gleichmäßig auf zwei Anschlagpunkte, verbessert die Laststabilität und die Handhabungseffizienz und behält dabei einen Bemessungsfaktor von 4:1 bei.

Produktkonfigurationscode

• D = Zweibein
• O = Ovales Hauptglied
• F = Gießereihaken

Hinweis: DOF bezieht sich somit auf ein Zweibein-Kettengehänge mit einem ovalen Hauptglied oben und zwei Gießereihaken unten.

Produktkennzeichnung

• Einzelne Seriennummer
• Kettengröße
• Kettengrad
• Exakte Gehängelänge
• Arbeitslastgrenze (WLL)

Normen & Prüfung

• Fertigungsnormen: Hergestellt aus vergüteter Grade 80 Legierungsstahlkette und -komponenten gemäß EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 und ISO 3077 für Grade 80 Kettengehänge.
• Prüfnormen: Mindest-Bemessungsfaktor 4:1. Jedes Gehänge wird einer Lastprüfung unterzogen, visuell inspiziert, maßlich geprüft und auf Bauteilkompatibilität kontrolliert, bevor es versandt wird. Die Kette erfüllt die EN 818 Ermüdungsanforderungen und hält 20.000 Lastzyklen bei 1,5 × WLL stand. Jedes Gehänge wird mit individueller Seriennummer, Identifikationsschild, schriftlicher Zertifizierung und vollständigen Rückverfolgbarkeitsunterlagen geliefert.
• Anwendungsbereiche: Geeignet für Hubarbeiten über Kopf, Zwei-Punkt-Heben, schwere Gussteile, Stahlbau, Maschinenmontage, Gießereibetrieb, Bergbauservice, Gerätefertigung und industrielle Materialhandhabung.
• Wartung: Vor jedem Gebrauch auf Kettenverlängerung, übermäßigen Verschleiß, Risse, Korrosion, Verformung der Gießereihaken, beschädigte Hauptglieder oder Verbindungsglieder und fehlende Identifikationsschilder prüfen. Das Gehänge sofort außer Dienst nehmen, wenn Mängel die anwendbaren Inspektionskriterien überschreiten.

Parameter (Bemessungsfaktoren & Beispiele für Arbeitslasten)
Design Factor | 1-Leg Sling | 2-Leg Sling | 3-Leg & 4-Leg Slings
4:1 | (siehe unten Lastfaktoren für Winkel und Kettendurchmesser)

Chain Diameter | 90 Degrees (Load Factor: 1) | 60 Degrees (Load Factor: 1.7) | 45 Degrees (Load Factor: 1.4) | 30 Degrees (Load Factor: 1) | 60 Degrees (3-leg/4-leg Load Factor: 2.6) | 45 Degrees (2.1) | 30 Degrees (1.45)
7/32″ | 2,100 | 3,600 | 3,000 | 2,100 | 5,500 | 4,400 | 3,200
9/32″ | 3,500 | 6,100 | 4,900 | 3,500 | 9,100 | 7,400 | 5,200
5/16″ | 4,500 | 7,800 | 6,400 | 4,500 | 11,700 | 9,500 | 6,800
3/8″ | 7,100 | 12,300 | 10,000 | 7,100 | 18,400 | 15,100 | 10,600
1/2″ | 12,000 | 20,800 | 17,000 | 12,000 | 31,200 | 25,500 | 18,000
5/8″ | 18,100 | 31,300 | 25,600 | 18,100 | 47,000 | 38,400 | 27,100
3/4″ | 28,300 | 49,000 | 40,000 | 28,300 | 73,500 | 60,000 | 42,400
7/8″ | 34,200 | 59,200 | 48,400 | 34,200 | 88,900 | 72,500 | 51,300
1″ | 47,700 | 82,600 | 67,400 | 47,700 | 123,900 | 101,200 | 71,500
1-1/4″ | 72,300 | 125,200 | 102,200 | 72,300 | 187,800 | 153,400 | 108,500

Verpackung & MOQ
MOQ: 100 Sätze
Verpackung: Karton + Stahlpaletten

Zusätzliche Hinweise
Die Seriennummer auf dem Identifikationsschild entspricht der schriftlichen Zertifizierung und dem Verkaufsauftrag, wodurch eine vollständige Produkt-Rückverfolgbarkeit während der Lebensdauer gewährleistet wird.

Spezifikationen

• Modell / Serie: DOF
• Kettengrad: Grade 80 Legierungsstahl, vergütet
• Bemessungsfaktor: 4:1
• Obere Befestigung: Ovales Hauptglied (Grade 80)
• Untere Befestigungen: Zwei Gießereihaken (Grade 80) mit extraweiter Maulöffnung
• Identifikation: Einzelne Seriennummer; Kettengröße; Kettengrad; exakte Gehängelänge; Arbeitslastgrenze (WLL)
• Fertigungsnormen: EN 818-2; EN 1677-1; EN 1677-2; EN 1677-4; ASME B30.9; OSHA 1910.184; AS 2321; ISO 3077
• Prüfung: Belastungsgeprüft; entspricht EN 818 Ermüdungsanforderungen; hält 20.000 Zyklen bei 1,5×WLL stand
• Anwendungen: Hub über Kopf, Zwei-Punkt-Heben, Gießereiarbeiten, schwere Gussteile, Stahlbau, Maschinenhandling
• MOQ & Verpackung: 100 Sätze; Karton + Stahlpalette
