Anschlagkette Grade 100 TOG

3 SträngeStahlLegierung

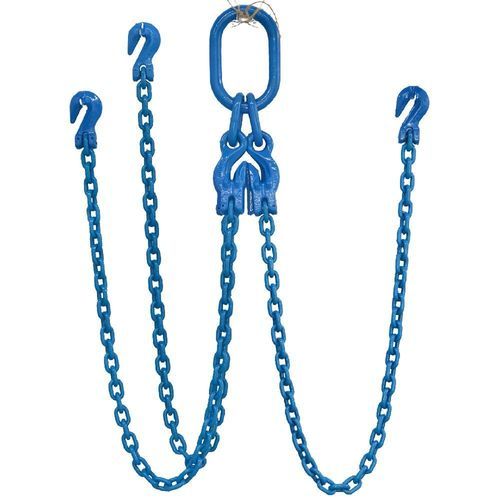

Einleitung Die TOG-Kettenschlinge der Güteklasse 100 ist eine dreisträngige Hebevorrichtung, die aus gehärteter und angelassener Kette sowie Bauteilen aus legiertem Stahl der Güteklasse 100 gefertigt ist. Die Hebeschlinge ist oben mit einer vierflügeligen, länglichen Hauptverbindungsvorrichtung und unten mit drei Greifhaken der Güteklasse 100 ausgestattet, wodurch sie sich für schwere Hebeanwendungen eignet, die einstellbare Kettenlängen und eine ausgewogene Dreipunkt-Lastverteilung erfordern. Übersicht Ausführung der Hebeschlinge: Dreifachstrang (TOG) Individuelle Seriennummer: Jede Hebekette ist zur Rückverfolgbarkeit dauerhaft mit einer Seriennummer gekennzeichnet. Kettengröße und -güte: Hergestellt aus einer Kette und Komponenten aus legiertem Stahl der Güteklasse 100. Genaue Länge der Hebekette: Wird mit einer Markierung der exakten Kettenlänge geliefert. Zulässige Tragfähigkeit: Auf der Schlinge gekennzeichnet; die Güteklasse 100 bietet bei gleicher Kettengröße eine um ca. 25 % höhere zulässige Tragfähigkeit als die Güteklasse 80. Produktdetails

• Güteklasse: Kette und Komponenten aus legiertem Stahl der Güteklasse 100.
• Oberer Anschluss: Vierkant-Hauptlasche.
• Untere Anschlüsse: Drei Greifhaken der Güteklasse 100 für einstellbare Kettenlängen und flexibles Dreipunkt-Heben.
• Sicherheitsfaktor: Mindest-Sicherheitsfaktor 4:1.
• Kennzeichnung: Jede Schlinge ist dauerhaft mit einer individuellen Seriennummer, der Kettengröße, der Kettengüteklasse, der genauen Schlingenlänge und der zulässigen Tragfähigkeit (WLL) gekennzeichnet.

Produktkonfigurationscode

• T = Dreifachstrang
• O = Vierfach-Oblong-Hauptlasche
• G = Greifhaken

Produktkennzeichnung

• Individuelle Seriennummer
• Kettengröße
• Kettenklasse
• Genaue Schlingenlänge
• Maximale Tragfähigkeit (WLL)

Normen & Fertigung

• Bezeichnung: TOG-Kettenschlinge der Güteklasse 100 – dreisträngig mit viereckigem Master-Verbindungsglied oben und drei Greifhaken unten
• Mindestbestellmenge: 100 Sätze
• Verpackung: Karton + Stahlpalette
• Herstellungsnormen: Hergestellt aus vergüteter Kette und Komponenten aus legiertem Stahl der Güteklasse 100 gemäß EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 und ISO 3077 für Hebekettenanordnungen der Güteklasse 100.
• Prüfnormen: Mindestauslegungsfaktor 4:1. Jede Anschlagkette wird vor dem Versand einer Belastungsprüfung unterzogen, einer Sichtprüfung unterzogen, auf Maßgenauigkeit überprüft und auf die Kompatibilität der Komponenten kontrolliert. Die Kette entspricht den Ermüdungsanforderungen nach EN 818 und hält 20.000 Lastzyklen bei dem 1,5-fachen der zulässigen Traglast (WLL) stand.
• Lieferunterlagen: Jede Hebegurtbaugruppe wird mit einer individuellen Seriennummer, einem Identifikationsschild, einer schriftlichen Bescheinigung und vollständigen Rückverfolgbarkeitsunterlagen geliefert.
• Anwendungsbereiche: Geeignet für Deckenhebezeuge, Dreipunkt-Hebevorgänge, den Umschlag von Schwermaschinen, den Stahlbau, die Anlagenmontage, den Umschlag von Betonfertigteilen, Wartungsarbeiten im Bergbau sowie industrielle Materialtransportvorgänge.
• Wartung: Vor jedem Einsatz auf Kettenverlängerung, übermäßigen Verschleiß, Risse, Korrosion, Verformung des Greifhakens, beschädigte Haupt- oder Verbindungsglieder sowie fehlende Kennzeichnungsschilder prüfen. Außer Betrieb nehmen, wenn Mängel die Prüfkriterien überschreiten.

Tabelle (Nennlastwerte je nach Konfiguration) Überschriften: Artikelnummer, Durchmesser der Hebekette (mm), 1 Strang (Tonnen), 2 Stränge 0°<α<45° (Tonnen), 2 Stränge 45°<α<60° (Tonnen), 3 & 4 Stränge 0°<α<45° (Tonnen), 3 & 4 Stränge 45°<α<60° (Tonnen), Endlosschlinge (Tonnen) TPL81841004, 4, 1, 1, 1, 1, 1, 1 TPL81841005, 5, 1, 1,4, 1, 2,1, 1,5, 1,6 TPL81841006, 6, 1,4, 1,96, 1,4, 2,94, 2,1, 2,24 TPL81841007, 7, 1,9, 2,66, 1,9, 3,99, 2,85, 3,04 TPL81841008, 8, 2,5, 3,5, 2,5, 5,25, 3,75, 4 TPL818410010, 10, 4, 5,6, 4, 8,4, 6, 6,4 TPL818410013, 13, 6,7, 9,38, 6,7, 14,07, 10,05, 10,72 TPL818410016, 16, 10,3, 14,4, 10,3, 21,6, 15,4, 16,4 TPL818410018, 18, 12,5, 17,5, 12,5, 26,2, 18,75, 20 TPL818410019, 19, 14, 19,6, 14, 29,4, 21, 22,4 TPL818410020, 20, 16, 22,4, 16, 33,6, 24, 25,6 TPL818410022, 22, 19,4, 27,1, 19,4, 40,7, 29,1, 31 TPL818410026, 26, 26,5, 37,1, 26,5, 55,6, 39,7, 42,4 TPL818410028, 28, 30,5, 42,7, 30,5, 64, 45,7, 48,8 TPL818410030, 30, 35,5, 49,7, 35,5, 74,5, 53,2, 56,8 TPL818410032, 32, 40, 56, 40, 84, 60,6, 64 TPL818410036, 36, 50, 70, 50, 105, 75, 80 TPL818410038, 38, 56,5, 78,4, 56,5, 118,6, 84,7, 90,4 TPL818410040, 40, 62,5, 87,5, 62,5, 131,2, 93,7, 100 TPL818410045, 45, 81, 113,4, 81, 170,1, 121,5, 130 TPL818410050, 50, 98, 137,2, 98, 205,8, 147, 156,8 Fuß-Tabelle (Nennlastwerte in lbs je nach Konfiguration) Überschriften: Artikelnummer, Durchmesser der Hebekette (in.), 1 Strang (90°) (lbs), 2 Stränge Faktor 1,4 (lbs), 2-Strang-Faktor 1,0 (lbs?), 3- und 4-Strang-Faktor 2,1 (lbs), 3- und 4-Strang-Faktor 1,5 (lbs), Endlosschlinge (lbs) TPL81841004, 5/32, 2.205, 2.205, 2.205, 2.205, 2.205, 2.205 TPL81841005, 3/16, 2.205, 2.205, 2.205, 4.409, 4.409, 4.409 TPL81841006, 1/4, 2.205, 4.409, 2.205, 6.614, 4.409, 4.409 TPL81841007, 9/32, 4.409, 6.614, 4.409, 8.819, 6.614, 6.614 TPL81841008, 5/16, 6.614, 8.819, 6.614, 11.023, 8.819, 8.819 TPL81841010, 3/8, 8.819, 13.228, 8.819, 17.637, 13.228, 13.228 TPL81841013, 1/2, 15.432, 19.842, 15.432, 30.865, 22.046, 24.251 TPL81841016, 5/8, 22.046, 30.865, 22.046, 48.502, 33.069, 35.274 TPL81841018, 3/4, 28.660, 39.683, 28.660, 57.320, 41.888, 44.092 TPL81841019, 3/4, 30.865, 44.092, 30.865, 63.934, 46.297, 48.502 TPL81841020, 13/16, 35.274, 48.502, 35.274, 74.957, 52.911, 57.320 TPL81841022, 7/8, 41.888, 59.525, 41.888, 90.390, 63.934, 68.343 TPL81841026, 1, 59.525, 81.571, 59.525, 123.459, 88.185, 92.594 TPL81841028, 1-1/8, 68.343, 94.798, 68.343, 141.096, 101.412, 108.026 TPL81841030, 1-3/16, 79.366, 110.231, 79.366, 165.347, 116.845, 125.664 TPL81841032, 1-1/4, 88.185, 123.459, 88.185, 185.188, 134.482, 141.096 TPL81841036, 1-3/8, 110.231, 154.323, 110.231, 231.485, 165.347, 176.370 TPL81841038, 1-1/2, 125.664, 171.960, 125.664, 262.350, 187.393, 198.416 TPL81841040, 1-9/16, 138.891, 194.007, 138.891, 288.806, 207.234, 220.462 TPL81841045, 1-3/4, 178.574, 249.122, 178.574, 374.786, 268.964, 286.601 TPL81841050, 2, 216.053, 302.033, 216.053, 454.152, 324.079, 346.126 Eigenschaften / Technische Daten

• Produkttyp: TOG-Kettenschlinge der Güteklasse 100 (TOG-Konfiguration: Dreisträngig mit quadratischem, länglichem Hauptverbinder oben und drei Greifhaken unten)
• Material: Vergütete Kette aus legiertem Stahl der Güteklasse 100 und Komponenten der Güteklasse 100
• Oberer Anschluss: Quadratischer, länglicher Hauptverbinder
• Unterer Anschluss: Drei Greifhaken der Güteklasse 100 (Länge durch Einrasten einzelner Kettenglieder einstellbar)
• Sicherheitsfaktor: 4:1
• Prüfung: Jede Schlinge wird einer Belastungsprüfung, einer Sichtprüfung und einer Maßprüfung unterzogen; die Kette hält 20.000 Zyklen bei 1,5-facher Tragfähigkeit (WLL) gemäß den Ermüdungsanforderungen der EN 818 stand
• Rückverfolgbarkeit: Individuelle Seriennummer, Kennzeichnungsschild, schriftliche Zertifizierung und Auftragsprotokoll
• Einhaltung der Normen: EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077
• Mindestbestellmenge: 100 Sätze
• Verpackung: Karton + Stahlpalette
• Anwendungsbereiche: Deckenhebezeuge, Dreipunkt-Hebetechnik, Transport von Schwermaschinen, Stahlbau, Anlagenmontage, Transport von Betonfertigteilen, Wartung im Bergbau, industrieller Materialtransport
