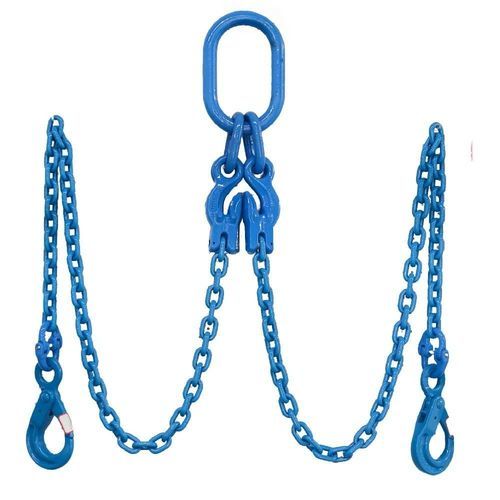

Anschlagkette Grade 100 DOSL

2 SträngeStahlLegierung

Beschreibung Die DOSL-Kettenschlinge der Güteklasse 100 ist eine zweisträngige Hebevorrichtung, die aus vergüteten Ketten und Bauteilen aus legiertem Stahl der Güteklasse 100 hergestellt wird. Die Hebeschlinge ist oben mit einem länglichen Hauptglied der Güteklasse 100 und unten mit zwei selbstsichernden Haken der Güteklasse 100 ausgestattet, was eine sichere Zweipunkt-Lastbefestigung und erhöhte Hebesicherheit gewährleistet. Im Vergleich zu Kettengehängen der Güteklasse 80 bietet die Ausführung der Güteklasse 100 bei gleicher Kettengröße eine um ca. 25 % höhere zulässige Tragfähigkeit. Jedes Kettengehänge ist dauerhaft mit einer Seriennummer, der Kettengröße, der Güteklasse, der genauen Länge des Kettengehänges und der zulässigen Tragfähigkeit gekennzeichnet, um eine lückenlose Rückverfolgbarkeit des Produkts zu gewährleisten. Einführung Die DOSL-Kettenschlinge der Güteklasse 100 eignet sich für Schwerlast-Hebevorgänge, die eine sichere Zweipunkt-Lastbefestigung und erhöhte Betriebssicherheit erfordern. Die selbstsichernden Haken schließen und verriegeln sich automatisch, sobald die Last eingehängt wird, wodurch das Risiko eines versehentlichen Aushakens verringert wird. Die zweisträngige Konfiguration verteilt die Hebekräfte gleichmäßig auf zwei Hebepunkte und sorgt so für eine verbesserte Laststabilität. Produktkonfigurationscode

• D = Doppelstrang
• O = Längliches Hauptglied
• SL = Selbstverriegelnder Haken

Produktidentifikation

• Individuelle Seriennummer
• Kettengröße
• Kettengüteklasse
• Genaue Länge der Kettengehänge
• Zulässige Tragfähigkeit (WLL)

Normen & Fertigung

• Bezeichnung: DOSL-Kettengehänge der Güteklasse 100 – Doppelstrang mit länglichem Hauptglied oben und zwei selbstsichernden Haken unten
• Mindestbestellmenge: 100 Sätze
• Verpackung: Karton + Stahlpalette
• Fertigungsnormen: Hergestellt aus vergüteter Kette und Bauteilen aus legiertem Stahl der Güteklasse 100 gemäß EN 818-2, EN 1677-1, EN 1677-3, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 und ISO 3077 für Hebeketten-Schlingen der Güteklasse 100.
• Prüfnormen: Mindestauslegungsfaktor 4:1. Jede Hebegurtkette wird vor dem Versand einer Belastungsprüfung unterzogen, einer Sichtprüfung unterzogen, auf Maßhaltigkeit überprüft und auf Kompatibilität der Komponenten kontrolliert. Die Kette entspricht den Ermüdungsanforderungen der EN 818 und ist so ausgelegt, dass sie 20.000 Lastzyklen bei dem 1,5-fachen der zulässigen Tragfähigkeit (WLL) standhält. Jede Hebegurt-Baugruppe wird mit einer individuellen Seriennummer, einem Identifikationsschild, einer schriftlichen Zertifizierung und Rückverfolgbarkeitsunterlagen geliefert.
• Anwendungsstandards: Geeignet für Überkopf-Hebevorgänge, Zweipunkt-Hebevorgänge, den Umschlag von Schwermaschinen, die Montage von Stahlkonstruktionen, die Installation von Anlagen, Hebevorgänge auf Offshore-Anlagen, Wartungsarbeiten im Bergbau sowie industrielle Materialtransportvorgänge.
• Wartungsstandards: Vor jedem Einsatz auf Kettenverlängerung, übermäßigen Verschleiß, Risse, Korrosion, die Funktion des selbstsichernden Hakens, Verformungen, beschädigte Haupt- oder Verbindungsglieder sowie fehlende Kennzeichnungsschilder prüfen. Bei Mängeln, die die Prüfkriterien überschreiten, aus dem Betrieb nehmen.

Maßtabelle Artikelnr. | Durchmesser der Hebekette (mm) | 1 Strang (Tonnen) | 2 Stränge 0°<α<45° (Tonnen) | 2 Stränge 45° <α < 60° (Tonnen) | 3 & 4 Stränge 0° <α < 45° (Tonnen) | 3 & 4 Stränge 45° <α < 60° (Tonnen) | Endlosschlinge (Tonnen) TPL81841004 | 4 | 0,63 | 0,88 | 0,63 | 1,32 | 0,94 | 1 TPL81841005 | 5 | 1 | 1,4 | 1 | 2,1 | 1,5 | 1,6 TPL81841006 | 6 | 1,4 | 1,96 | 1,4 | 2,94 | 2,1 | 2,24 TPL81841007 | 7 | 1,9 | 2,66 | 1,9 | 3,99 | 2,85 | 3,04 TPL81841008 | 8 | 2,5 | 3,5 | 2,5 | 5,25 | 3,75 | 4 TPL818410010 | 10 | 4 | 5,6 | 4 | 8,4 | 6 | 6,4 TPL818410013 | 13 | 6,7 | 9,38 | 6,7 | 14,07 | 10,05 | 10,72 TPL818410016 | 16 | 10,3 | 14,4 | 10,3 | 21,6 | 15,4 | 16,4 TPL818410018 | 18 | 12,5 | 17,5 | 12,5 | 26,2 | 18,75 | 20 TPL818410019 | 19 | 14 | 19,6 | 14 | 29,4 | 21 | 22,4 TPL818410020 | 20 | 16 | 22,4 | 16 | 33,6 | 24 | 25,6 TPL818410022 | 22 | 19,4 | 27,1 | 19,4 | 40,7 | 29,1 | 31 TPL818410026 | 26 | 26,5 | 37,1 | 26,5 | 55,6 | 39,7 | 42,4 TPL818410028 | 28 | 30,5 | 42,7 | 30,5 | 64 | 45,7 | 48,8 TPL818410030 | 30 | 35,5 | 49,7 | 35,5 | 74,5 | 53,2 | 56,8 TPL818410032 | 32 | 40 | 56 | 40 | 84 | 60,6 | 64 TPL818410036 | 36 | 50 | 70 | 50 | 105 | 75 | 80 TPL818410038 | 38 | 56,5 | 78,4 | 56,5 | 118,6 | 84,7 | 90,4 TPL818410040 | 40 | 62,5 | 87,5 | 62,5 | 131,2 | 93,7 | 100 TPL818410045 | 45 | 81 | 113,4 | 81 | 170,1 | 121,5 | 129,6 TPL818410050 | 50 | 98 | 137,2 | 98 | 205,8 | 147 | 156,8 Fuß-Tabelle Artikelnummer | Handelsgröße (Zoll) | 1 Bein (90°) (lbs) | 2 Beine 0°<α<45° (lbs) | 2 Beine 45°<α<60° (lbs) | 3 & 4 Beine 0°<α<45° (lbs) | 3 & 4 Beine 45°<α<60° (lbs) | Durchgehende Schlinge (lbs) TPL81841004 | 5/32" | 2.205 | 2.205 | 2.205 | 2.205 | 2.205 | 2.205 TPL81841005 | 3/16" | 2.205 | 2.205 | 2.205 | 4.409 | 4.409 | 4.409 TPL81841006 | 1/4" | 2.205 | 4.409 | 2.205 | 6.614 | 4.409 | 4.409 TPL81841007 | 9/32" | 4.409 | 6.614 | 4.409 | 8.819 | 6.614 | 6.614 TPL81841008 | 5/16" | 6.614 | 8.819 | 6.614 | 11.023 | 8.819 | 8.819 TPL81841010 | 3/8" | 8.819 | 13.228 | 8.819 | 17.637 | 13.228 | 13.228 TPL81841013 | 1/2" | 15.432 | 19.842 | 15.432 | 30.865 | 22.046 | 24.251 TPL81841016 | 5/8" | 22.046 | 30.865 | 22.046 | 48.502 | 33.069 | 35.274 TPL81841018 | 3/4" | 28.660 | 39.683 | 28.660 | 57.320 | 41.888 | 44.092 TPL81841019 | 3/4" | 30.865 | 44.092 | 30.865 | 63.934 | 46.297 | 48.502 TPL81841020 | 13/16" | 35.274 | 48.502 | 35.274 | 74.957 | 52.911 | 57.320 TPL81841022 | 7/8" | 41.888 | 59.525 | 41.888 | 90.390 | 63.934 | 68.343 TPL81841026 | 1" | 59.525 | 81.571 | 59.525 | 123.459 | 88.185 | 92.594 TPL81841028 | 1-1/8" | 68.343 | 94.798 | 68.343 | 141.096 | 101.412 | 108.026 TPL81841030 | 1-3/16" | 79.366 | 110.231 | 79.366 | 165.347 | 116.845 | 125.664 TPL81841032 | 1-1/4" | 88.185 | 123.459 | 88.185 | 185.188 | 134.482 | 141.096 TPL81841036 | 1-3/8" | 110.231 | 154.323 | 110.231 | 231.485 | 165.347 | 176.370 TPL81841038 | 1-1/2" | 125.664 | 171.960 | 125.664 | 262.350 | 187.393 | 198.416 TPL81841040 | 1-9/16" | 138.891 | 194.007 | 138.891 | 288.806 | 207.234 | 220.462 TPL81841045 | 1-3/4" | 178.574 | 249.122 | 178.574 | 374.786 | 268.964 | 286.601 TPL81841050 | 2" | 216.053 | 302.033 | 216.053 | 454.152 | 324.079 | 346.126 Hinweise

• Jede Schlinge ist dauerhaft gekennzeichnet und anhand von Seriennummer, Größe, Güteklasse, genauer Länge und WLL rückverfolgbar.
• Auslegungsfaktor: 4:1. Vor dem Versand geprüft und inspiziert.

Eigenschaften / Technische Daten

• Produkttyp: DOSL-Kettenschlinge der Güteklasse 100 (zweisträngig mit länglichem Hauptglied oben und zwei selbstsichernden Haken unten)
• Material: Gehärtete und angelassene Kette aus legiertem Stahl der Güteklasse 100 und Komponenten der Güteklasse 100
• Konfiguration: Doppelstrang (DOSL)
• Kennzeichnung: Permanente Seriennummer, Kettengröße, Kettengüteklasse, genaue Länge der Kettengehänge, WLL
• Normen: EN 818-2, EN 1677-1, EN 1677-3, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077
• Sicherheitsfaktor: 4:1
• Prüfung: Belastungsprüfung, Sichtprüfung, Maßprüfung; die Kette erfüllt die Ermüdungsanforderungen der EN 818 (20.000 Zyklen bei 1,5×WLL)
• Verpackung: Karton + Stahlpalette
• Mindestbestellmenge: 100 Sätze
