Anschlagkette Grade 80 TOG

3 SträngeStahlLegierung

Übersicht

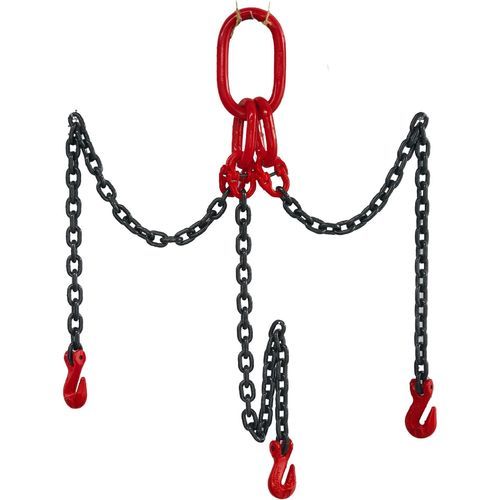

Die Grade 80 TOG Kettenschlinge ist eine Dreibein‑Hebevorrichtung, hergestellt aus vergüteter Grade 80 Legierungsstahlkette und Bauteilen. Die Schlinge ist oben mit einer vierfachen ovalen Hauptglied‑Anordnung und unten mit Grade 80 Greifhaken ausgestattet und eignet sich für Hebeanwendungen, die verstellbare Kettenlängen und sichere Mehrpunkt‑Lastaufnahme erfordern.

Hauptmerkmale

• Dreibeinkonfiguration für verbesserte Laststabilität und gleichmäßige Kraftverteilung.
• Vierfaches ovales Hauptglied oben für Mehrpunktbefestigung.
• Grade 80 Greifhaken unten ermöglichen die Längenverstellung durch Einhängen einzelner Kettenglieder.
• Verstellbare effektive Kettenlänge ohne zusätzliche Kürzungsvorrichtungen.
• Geliefert mit individuellem Seriennummernschild, Identifikationsanhänger und schriftlicher Zertifizierung zur Rückverfolgbarkeit.

Produktkonfigurationscode

• T = Dreibein
• O = Vierfaches ovales Hauptglied
• G = Greifhaken

Produktidentifikation

• Jede Schlinge ist dauerhaft mit einer individuellen Seriennummer gekennzeichnet.
• Die Kennzeichnung enthält Kettendurchmesser, Kettengrad, exakte Schlingenlänge und Working Load Limit (WLL).

Typische Anwendungen

• Handhabung von schweren Maschinen
• Heben und Errichten von Stahlkonstruktionen
• Einbau von Fertigbetonteilen
• Ausrüstungsinstallation
• Bergbaureparaturen
• Industrielle Materialhandhabung

Herstellungs‑, Prüf‑ und Anwendungsnormen
Hergestellt aus Grade 80 vergüteter Legierungsstahlkette und Komponenten gemäß EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 und ISO 3077. Mindest‑Konstruktionsfaktor 4:1. Jede Schlinge wird belastungsgeprüft, visuell inspiziert, maßlich überprüft und auf Bauteilkompatibilität kontrolliert vor Versand. Die Kette erfüllt die EN 818 Ermüdungsanforderungen und hält 20.000 Zyklen bei 1,5× WLL stand. Geliefert mit individueller Seriennummer, Identifikationsanhänger, schriftlicher Zertifizierung und vollständigen Rückverfolgbarkeitsunterlagen.

Wartung
Vor jedem Gebrauch prüfen auf Kettenverlängerung, Verschleiß, Risse, Korrosion, Verschleiß oder Verformung der Greifhaken, beschädigte Hauptglieder, Verbindungsglieder und fehlende Identifikationsanhänger. Bei Überschreitung der Prüfkriterien sofort aus dem Dienst nehmen.

Lieferung & Verpackung
Mindestbestellmenge (MOQ): 100 Sätze
Verpackung: Karton + Stahlpalette

Parameter — Meter‑Tabelle
Durchmesser der Hebekette (mm) | 1 Strang (ton) | 2 Stränge 0°–45° (ton) | 2 Stränge 45°–60° (ton) | 3 & 4 Stränge 0°–45° (ton) | 3 & 4 Stränge 45°–60° (ton) | Endlose Schlinge (ton)
4 | 0.5 | 0.71 | 0.5 | 1.06 | 0.75 | 0.8
5 | 0.8 | 1.12 | 0.8 | 1.6 | 1.18 | 1.24
6 | 1.12 | 1.6 | 1.12 | 2.36 | 1.7 | 1.8
7 | 1.5 | 2.12 | 1.5 | 3.15 | 2.24 | 2.5
8 | 2 | 2.8 | 2 | 4.25 | 3 | 3.15
10 | 3.15 | 4.25 | 3.15 | 6.7 | 4.75 | 5
13 | 5.3 | 7.5 | 5.3 | 11.2 | 8 | 8.5
16 | 8 | 11.2 | 8 | 17 | 11.8 | 12.5
18 | 10 | 14 | 10 | 21 | 15 | 16
19 | 11.2 | 16 | 11.2 | 23.5 | 16.8 | 17.9
20 | 12.5 | 17 | 12.5 | 26.2 | 18.7 | 20
22 | 15 | 21.2 | 15 | 31.5 | 22.5 | 24
26 | 21.2 | 30 | 21.2 | 44.5 | 31.8 | 33.9
28 | 25 | 33.5 | 25 | 52.5 | 37.5 | 40
30 | 28 | 39.2 | 28 | 58.8 | 42 | 44.8
32 | 31.5 | 45 | 31.5 | 66.1 | 47.2 | 50.4
36 | 40 | 56 | 40 | 84 | 60 | 64
38 | 45 | 63 | 45 | 94.5 | 67.5 | 72
40 | 50 | 70 | 50 | 105 | 75 | 80
45 | 63 | 88.2 | 63 | 132.3 | 94.5 | 100.8
50 | 78.5 | 109.9 | 78.5 | 164.8 | 117.7 | 125.6

Parameter — Feet‑Tabelle (WLL in lbs)
Konstruktionsfaktor 4:1. Die folgenden Werte stellen das Working Load Limit (lbs) pro Kettendurchmesser und Schlingenkonfiguration dar.
Kettendurchmesser | 1‑Strang Schlinge | 2‑Strang Schlinge 90° (1) | 2‑Strang Schlinge 60° (1.7) | 2‑Strang Schlinge 45° (1.4) | 3 & 4‑Strang Schlinge 60° (2.6) | 3 & 4‑Strang Schlinge 45° (2.1) | 3 & 4‑Strang Schlinge 30° (1.45)
7/32" | 2,100 | 3,600 | 3,000 | 2,100 | 5,500 | 4,400 | 3,200
9/32" | 3,500 | 6,100 | 4,900 | 3,500 | 9,100 | 7,400 | 5,200
5/16" | 4,500 | 7,800 | 6,400 | 4,500 | 11,700 | 9,500 | 6,800
3/8" | 7,100 | 12,300 | 10,000 | 7,100 | 18,400 | 15,100 | 10,600
1/2" | 12,000 | 20,800 | 17,000 | 12,000 | 31,200 | 25,500 | 18,000
5/8" | 18,100 | 31,300 | 25,600 | 18,100 | 47,000 | 38,400 | 27,100
3/4" | 28,300 | 49,000 | 40,000 | 28,300 | 73,500 | 60,000 | 42,400
7/8" | 34,200 | 59,200 | 48,400 | 34,200 | 88,900 | 72,500 | 51,300
1" | 47,700 | 82,600 | 67,400 | 47,700 | 123,900 | 101,200 | 71,500
1-1/4" | 72,300 | 125,200 | 102,200 | 72,300 | 187,800 | 153,400 | 108,500

Hinweise

• Endlose Schlinge bezieht sich auf das WLL für eine geschlossene Kettenschlingen‑Konfiguration.
• Winkel a ist der Winkel zwischen der Schlingen‑Bein und der Vertikalen. Kleinere Winkel (gemessen von der Horizontalen) erhöhen die Belastung in jedem Bein und verringern die gesamte Hubkapazität.

Technische Daten

• Name: Grade 80 TOG Chain Sling – Triple Leg w/ Quad Oblong Master Link on Top and Grab Hooks on Bottom
• Modell / Bezeichnung: TOG Chain Sling
• Material: Grade 80 vergütete Legierungsstahlkette und Komponenten
• Mindest‑Konstruktionsfaktor: 4:1
• Normen: EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077
• Prüfung: Belastungsprüfung, visuelle Inspektion, Maßprüfung; Kette erfüllt EN 818 Ermüdung (20.000 Zyklen bei 1,5× WLL)
• Kennzeichnung: Individuelle Seriennummer und Identifikationsanhänger mit jeder Schlinge
• MOQ: 100 Sätze
• Verpackung: Karton + Stahlpalette
