Anschlagkette Grade 80 QOSL

2 SträngeStahlStahllegierung

Produktübersicht

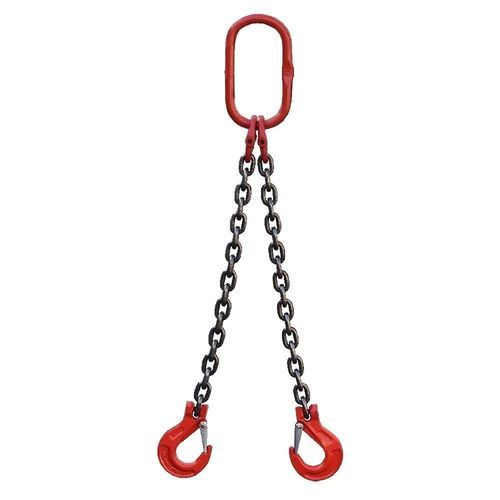

Das Kettengehänge Grade 80 DOS ist eine zweisträngige Hebevorrichtung aus vergüteter Qualitätskette und passenden Grade-80-Bauteilen. Das Gehänge ist oben mit einem oblongen Hauptglied zur Krananbindung und unten mit zwei Anschlaghaken mit Sicherungsriegel zur Lastaufnahme ausgestattet. Die Zweistrang-Konfiguration verbessert die Lastverteilung und Hebestabilität für industrielle Überkopfhebungen, Maschinenhandhabung, Stahlbau und Wartungsarbeiten.

Identifikation

• Individuelle Seriennummer
• Kettengröße
• Kettengrad
• Exakte Gehänge­länge
• Arbeitslastbegrenzung (WLL)

Produktkonfigurationscode

• D = Double Leg (zweisträngig)
• O = Oblong Master Link (oblonges Hauptglied)
• S = Sling Hook with Latch (Anschlaghaken mit Sicherungsriegel)

Maßanfertigung

• Angepasste Gehänge­längen
• Spezielle Hakenkonfigurationen
• Optionen für Hauptglieder
• Identifikationsmarkierung
• Spezifische WLL-Anforderungen
• Sonder­Hebesätze auf Anfrage

Normen und Lieferinformationen

• Name: Kettengehänge Grade 80 DOS – zweisträngig mit oblongem Hauptglied (oben) und Anschlaghaken mit Sicherungsriegel (unten)
• MOQ: 100 Sets
• Verpackung: Karton + Stahlpalette
• Herstellungsnormen: Vergütete Grade-80-Kette und Bauteile gemäß EN 818-2, EN 1677-1/2/4, ASME B30.9, OSHA 1910.184, AS 2321 und ISO 3077 (je nach Anwendbarkeit)
• Prüfung: Auslegungs­faktor 4:1. Jedes Gehänge wird einer Bruchprüfung, visuellen Inspektion, dimensionsmäßigen Überprüfung und Kompatibilitätskontrolle der Komponenten unterzogen. Die Kette erfüllt EN 818 Ermüdungsanforderungen (20.000 Zyklen bei 1,5×WLL). Jedes Gehänge wird mit Identifikationsschild, schriftlicher Zertifizierung und vollständigen Rückverfolgbarkeitsunterlagen geliefert.
• Anwendungen: Überkopfheben, Zweipunkt­heben, Maschinenhandhabung, Stahlbau, Geräteinstallation, Fertigteilhandling, Bergbauwartung, industrielle Materialhandhabung.
• Wartung: Vor jedem Einsatz auf Dehnung, Verschleiß, Risse, Korrosion, Hakenverformung, Funktion des Sicherungsriegels, beschädigte Haupt- oder Verbindungsglieder sowie Identifikationsschilder prüfen. Bei Überschreitung der Prüfkriterien aus dem Dienst nehmen.

Parameter - Metrische Tabelle (WLL-Werte in Tonnen)
Durchmesser (mm) | 1 Strang (t) | 2 Stränge 0°–45° (t) | 2 Stränge 45°–60° (t) | 3 & 4 Stränge 0°–45° (t) | 3 & 4 Stränge 45°–60° (t) | Dauerhafte Schlinge (t)
4 | 0.5 | 0.71 | 0.5 | 1.06 | 0.75 | 0.8
5 | 0.8 | 1.12 | 0.8 | 1.6 | 1.18 | 1.24
6 | 1.12 | 1.6 | 1.12 | 2.36 | 1.7 | 1.8
7 | 1.5 | 2.12 | 1.5 | 3.15 | 2.24 | 2.5
8 | 2 | 2.8 | 2 | 4.25 | 3 | 3.15
10 | 3.15 | 4.25 | 3.15 | 6.7 | 4.75 | 5
13 | 5.3 | 7.5 | 5.3 | 11.2 | 8 | 8.5
16 | 8 | 11.2 | 8 | 17 | 11.8 | 12.5
18 | 10 | 14 | 10 | 21 | 15 | 16
19 | 11.2 | 16 | 11.2 | 23.5 | 16.8 | 17.9
20 | 12.5 | 17 | 12.5 | 26.2 | 18.7 | 20
22 | 15 | 21.2 | 15 | 31.5 | 22.5 | 24
26 | 21.2 | 30 | 21.2 | 44.5 | 31.8 | 33.9
28 | 25 | 33.5 | 25 | 52.5 | 37.5 | 40
30 | 28 | 39.2 | 28 | 58.8 | 42 | 44.8
32 | 31.5 | 45 | 31.5 | 66.1 | 47.2 | 50.4
36 | 40 | 56 | 40 | 84 | 60 | 64
38 | 45 | 63 | 45 | 94.5 | 67.5 | 72
40 | 50 | 70 | 50 | 105 | 75 | 80
45 | 63 | 88.2 | 63 | 132.3 | 94.5 | 100.8
50 | 78.5 | 109.9 | 78.5 | 164.8 | 117.7 | 125.6

Hinweise
Alle Werte sind in metrischen Tonnen angegeben und stellen die maximale Arbeitslastbegrenzung (WLL) dar. Der Auslegungsfaktor beträgt 4:1. Die WLL variiert mit der Gehängekonfiguration und dem Hebewinkel. Werte für dauerhafte Schlingen beziehen sich auf endlose Kettenschlingen.

Technische Daten

• Modell / Serie: DOS
• Material: Vergütete Grade-80-Kette aus legiertem Stahl und passende Grade-80-Beschläge
• Konfiguration: Zweisträngig mit oblongem Hauptglied oben und Anschlaghaken mit Sicherungsriegel unten
• Identifikation: Jedes Gehänge mit individueller Seriennummer, Kettengröße, Kettengrad, exakter Gehänge­länge und WLL
• Auslegungsfaktor: 4:1
• Zertifizierung: Mit schriftlicher Zertifizierung und vollständiger Rückverfolgbarkeit; geprüft und inspiziert
• Anwendbare Normen: EN 818-2, EN 1677-1/2/4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077 (je nach Anwendung)
• MOQ: 100 Sets
• Verpackung: Karton + Stahlpalette
• Typische Anwendungen: Überkopfheben, Maschinenhandhabung, Stahlbau, Installation von Anlagen, Fertigteilhandling, Wartung im Bergbau, industrielle Materialhandhabung
