Anschlagkette Grade 80 QOG

mit 4 PunktenStahlStahllegierung

Übersicht

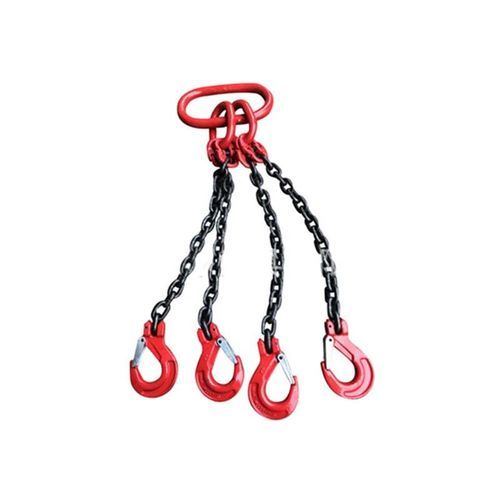

Die Grade 80 QOG Kettenschlinge ist eine viersträngige Hebeeinheit, gefertigt aus vergüteter Grade 80 legierter Kette und Komponenten. Die Schlinge verfügt über eine vierfache ovale Hauptöse oben und Grade 80 Greifhaken unten und ermöglicht verstellbare Kettenlängen sowie eine gleichmäßige Lastverteilung für schwere Hebeaufgaben. Die viersträngige Konfiguration verteilt die Hebekräfte auf vier Befestigungspunkte und erhöht die Stabilität bei schweren oder unregelmäßig geformten Lasten. Greifhaken erlauben schnelles Verkürzen durch Einhaken einzelner Kettenglieder ohne zusätzliche Verkürzungsbeschläge.

Produktkonfigurationscode

• Q = Quad-Strang
• O = Vierfache ovale Hauptösenbaugruppe
• G = Greifhaken

Produktidentifikation

• Einzelseriennummer
• Kettengröße
• Kettenklasse
• Exakte Schlinglänge
• Arbeitsbelastungsgrenze (WLL) auf dem Identifikatonsanhänger

Typische Anwendungen

• Handhabung schwerer Maschinen
• Heben von Baustahl
• Einbau von Fertigteilen aus Beton
• Anlageninstallation
• Bergbauwartung
• Industrielle Materialumschlag

Parameter — Meter-Tabelle (Werte in Tonnen)
Durchmesser der Hebekette (mm) | 1 Strang (t) | 2 Stränge (0°4 | 0.5 | 0.71 | 0.5 | 1.06 | 0.75 | 0.8
5 | 0.8 | 1.12 | 0.8 | 1.6 | 1.18 | 1.24
6 | 1.12 | 1.6 | 1.12 | 2.36 | 1.7 | 1.8
7 | 1.5 | 2.12 | 1.5 | 3.15 | 2.24 | 2.5
8 | 2 | 2.8 | 2 | 4.25 | 3 | 3.15
10 | 3.15 | 4.25 | 3.15 | 6.7 | 4.75 | 5
13 | 5.3 | 7.5 | 5.3 | 11.2 | 8 | 8.5
16 | 8 | 11.2 | 8 | 17 | 11.8 | 12.5
18 | 10 | 14 | 10 | 21 | 15 | 16
19 | 11.2 | 16 | 11.2 | 23.5 | 16.8 | 17.9
20 | 12.5 | 17 | 12.5 | 26.2 | 18.7 | 20
22 | 15 | 21.2 | 15 | 31.5 | 22.5 | 24
26 | 21.2 | 30 | 21.2 | 44.5 | 31.8 | 33.9
28 | 25 | 33.5 | 25 | 52.5 | 37.5 | 40
30 | 28 | 39.2 | 28 | 58.8 | 42 | 44.8
32 | 31.5 | 45 | 31.5 | 66.1 | 47.2 | 50.4
36 | 40 | 56 | 40 | 84 | 60 | 64
38 | 45 | 63 | 45 | 94.5 | 67.5 | 72
40 | 50 | 70 | 50 | 105 | 75 | 80
45 | 63 | 88.2 | 63 | 132.3 | 94.5 | 100.8
50 | 78.5 | 109.9 | 78.5 | 164.8 | 117.7 | 125.6

Parameter — Feet-Tabelle (ausgewählte Werte in lbs)
Konstruktionsfaktor 4:1 — Die unten aufgeführten Werte sind die maximalen WLL in Pfund für jeden Kettendurchmesser und jede Schlingenkonfiguration.
Kettendurchmesser | 1-Strang Schlinge (lbs) | 2-Strang Schlinge 60° (lbs) | 2-Strang Schlinge 45° (lbs) | 2-Strang Schlinge 30° (lbs) | 3&4-Strang 60° (lbs) | 3&4-Strang 45° (lbs) | 3&4-Strang 30° (lbs)
7/32" | 2,100 | 3,600 | 3,000 | 2,100 | 5,500 | 4,400 | 3,200
9/32" | 3,500 | 6,100 | 4,900 | 3,500 | 9,100 | 7,400 | 5,200
5/16" | 4,500 | 7,800 | 6,400 | 4,500 | 11,700 | 9,500 | 6,800
3/8" | 7,100 | 12,300 | 10,000 | 7,100 | 18,400 | 15,100 | 10,600
1/2" | 12,000 | 20,800 | 17,000 | 12,000 | 31,200 | 25,500 | 18,000
5/8" | 18,100 | 31,300 | 25,600 | 18,100 | 47,000 | 38,400 | 27,100
3/4" | 28,300 | 49,000 | 40,000 | 28,300 | 73,500 | 60,000 | 42,400
7/8" | 34,200 | 59,200 | 48,400 | 34,200 | 88,900 | 72,500 | 51,300
1" | 47,700 | 82,600 | 67,400 | 47,700 | 123,900 | 101,200 | 71,500
1-1/4" | 72,300 | 125,200 | 102,200 | 72,300 | 187,800 | 153,400 | 108,500

Normen & Prüfung
Hergestellt aus Grade 80 vergüteter legierter Kette und Komponenten gemäß EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 und ISO 3077 für Kettenschlingensätze. Jede Schlinge hat einen Mindest-Sicherheitsfaktor von 4:1; sie wird geprüft, visuell inspiziert, maßlich verifiziert und auf Kompatibilität der Komponenten geprüft, bevor sie versendet wird. Die Kette erfüllt die EN 818 Ermüdungsanforderungen und hält 20.000 Zyklen bei 1,5× WLL stand. Jede Schlinge wird mit individueller Seriennummer, Identifikationsschild, schriftlicher Bescheinigung und vollständiger Rückverfolgbarkeit geliefert.

Verpackung & MOQ
MOQ: 100 Sets. Verpackung: Karton + Stahlpalette.

Wartung & Inspektion
Vor jeder Verwendung prüfen auf Kettenverlängerung, Verschleiß, Risse, Korrosion, Verschleiß oder Verformung der Greifhaken, beschädigte Haupt- oder Verbindungsglieder und fehlende Identifikationsschilder. Außer Betrieb nehmen, wenn Mängel die Prüfkriterien überschreiten.

Spezifikationen / Technische Daten

• Konfiguration: Viersträngige Kettenschlinge mit vierfacher ovaler Hauptöse (oben) und Greifhaken (unten)
• Material: Grade 80 legierter Stahl, vergütet (Kette und Komponenten)
• Identifikation: Einzelne Seriennummer, Kettengröße, Kettenklasse, exakte Schlinglänge, WLL auf Kennzeichnung
• Sicherheitsfaktor: 4:1
• Prüfungen: Belastungsprüfung; Kette erfüllt EN 818 Ermüdungsanforderung (20.000 Zyklen bei 1,5× WLL)
• Normen: EN 818-2, EN 1677 Reihe, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077
• MOQ: 100 Sets
• Verpackung: Karton + Stahlpalette
• Typische Anwendungen: Schwere Maschinen, Baustahl, Betonfertigteile, Anlageninstallation, Bergbau, industrielle Materialhandhabung
