Anschlagkette 80 DOG

2 SträngeStahlStahllegierung

Produktübersicht

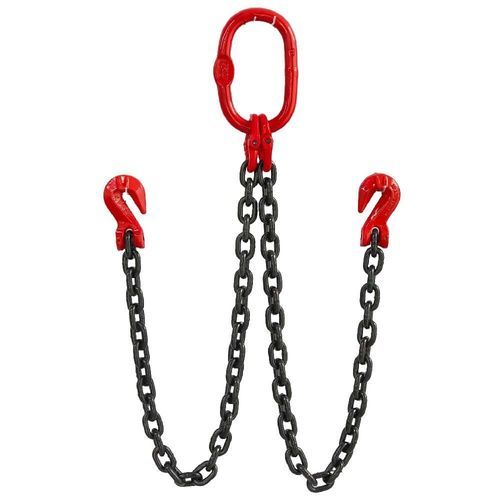

Das Grade 80 DOG Kettengehänge ist eine Zweibein-Hebeeinheit, hergestellt aus vergüteter und gehärteter Grade 80 Legierungsstahlkette und Komponenten. Das Gehänge ist oben mit einem ovalen Hauptglied Grade 80 und unten mit Grabhaken Grade 80 versehen, wodurch eine schnelle Längenanpassung der Kette und ein ausgewogenes Zweipunkt-Heben für Überkopf-Anwendungen möglich sind. Jedes Gehänge ist dauerhaft mit einer Seriennummer, Kettengröße, Güteklasse, exakter Gehängelänge und Arbeitslastgrenze (WLL) gekennzeichnet, um vollständige Rückverfolgbarkeit zu gewährleisten.

Produktkonfigurationscode

• D = Zweibein
• O = Ovales Hauptglied (Oblong Master Link)
• G = Grabhaken

Produktkennzeichnung

• Individuelle Seriennummer
• Kettengröße
• Kettengüte
• Exakte Gehängelänge
• Working Load Limit (WLL)

Typische Anwendungen

• Handhabung schwerer Maschinen
• Heben von Stahlkonstruktionen
• Ausrüstungsinstallation
• Bauprojekte
• Wartung im Bergbau
• Industrielle Materialumschlag

Parameter — Meter-Tabelle (WLL-Werte in metrischen Tonnen)
Durchmesser der Hebekette | 1 Bein (t) | 2 Beine (0°–45° / 45°–60°) (t) | 3 & 4 Beine (0°–45° / 45°–60°) (t) | Durchgehendes Gehänge (t)
4 mm | 0.5 | 0.71 | 0.5 / 1.06 | 0.75 / 0.8
5 mm | 0.8 | 1.12 | 0.8 / 1.6 | 1.18 / 1.24
6 mm | 1.12 | 1.6 | 1.12 / 2.36 | 1.7 / 1.8
7 mm | 1.5 | 2.12 | 1.5 / 3.15 | 2.24 / 2.5
8 mm | 2 | 2.8 | 2 / 4.25 | 3 / 3.15
10 mm | 3.15 | 4.25 | 3.15 / 6.7 | 4.75 / 5
13 mm | 5.3 | 7.5 | 5.3 / 11.2 | 8 / 8.5
16 mm | 8 | 11.2 | 8 / 17 | 11.8 / 12.5
18 mm | 10 | 14 | 10 / 21 | 15 / 16
19 mm | 11.2 | 16 | 11.2 / 23.5 | 16.8 / 17.9
20 mm | 12.5 | 17 | 12.5 / 26.2 | 18.7 / 20
22 mm | 15 | 21.2 | 15 / 31.5 | 22.5 / 24
26 mm | 21.2 | 30 | 21.2 / 44.5 | 31.8 / 33.9
28 mm | 25 | 33.5 | 25 / 52.5 | 37.5 / 40
30 mm | 28 | 39.2 | 28 / 58.8 | 42 / 44.8
32 mm | 31.5 | 45 | 31.5 / 66.1 | 47.2 / 50.4
36 mm | 40 | 56 | 40 / 84 | 60 / 64
38 mm | 45 | 63 | 45 / 94.5 | 67.5 / 72
40 mm | 50 | 70 | 50 / 105 | 75 / 80
45 mm | 63 | 88.2 | 63 / 132.3 | 94.5 / 100.8
50 mm | 78.5 | 109.9 | 78.5 / 164.8 | 117.7 / 125.6

Parameter — Feet-Tabelle (WLL-Werte in lbs, Sicherheitsfaktor 4:1)
Design Factor | 1-Bein Gehänge | 2-Bein Gehänge (90° / 60° / 45° / 30°) | 3 & 4-Bein Gehänge (60° / 45° / 30°)
7/32" | 2,100 / 3,600 / 3,000 / 2,100 | 5,500 / 4,400 / 3,200
9/32" | 3,500 / 6,100 / 4,900 / 3,500 | 9,100 / 7,400 / 5,200
5/16" | 4,500 / 7,800 / 6,400 / 4,500 | 11,700 / 9,500 / 6,800
3/8" | 7,100 / 12,300 / 10,000 / 7,100 | 18,400 / 15,100 / 10,600
1/2" | 12,000 / 20,800 / 17,000 / 12,000 | 31,200 / 25,500 / 18,000
5/8" | 18,100 / 31,300 / 25,600 / 18,100 | 47,000 / 38,400 / 27,100
3/4" | 28,300 / 49,000 / 40,000 / 28,300 | 73,500 / 60,000 / 42,400
7/8" | 34,200 / 59,200 / 48,400 / 34,200 | 88,900 / 72,500 / 51,300
1" | 47,700 / 82,600 / 67,400 / 47,700 | 123,900 / 101,200 / 71,500
1-1/4" | 72,300 / 125,200 / 102,200 / 72,300 | 187,800 / 153,400 / 108,500

Standards

• Herstellungsstandards: Hergestellt aus Grade 80 vergüteter und gehärteter Legierungsstahlkette und -komponenten gemäß EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 und ISO 3077 für Kettengehänge.
• Prüfstandards: Mindest-Sicherheitsfaktor 4:1. Jedes Gehänge wird proof-getestet, visuell inspiziert, dimensionsprüft und auf Komponentenkompatibilität geprüft. Die Kette erfüllt die EN 818 Ermüdungsanforderungen und hält 20.000 Zyklen bei 1,5-facher WLL stand. Jedes Gehänge wird mit individueller Seriennummer, Identifikationsschild, schriftlicher Zertifizierung und vollständigen Rückverfolgbarkeitsdaten geliefert.
• Anwendungsstandards: Geeignet für Überkopf-Heben, Zweipunkt-Heben, Handhabung schwerer Maschinen, Montage von Stahlkonstruktionen, Geräteinstallation, Bauprojekte, Bergbauwartung und industrielle Materialhandhabung.
• Wartung: Vor jedem Einsatz auf Kettenverlängerung, Verschleiß, Risse, Korrosion, Verschleiß oder Verformung der Grabhaken, beschädigte Hauptglieder oder Verbindungsglieder und fehlende Identifikationsschilder prüfen. Aus dem Dienst nehmen, wenn Mängel die Prüfungsgrenzen überschreiten.

Technische Daten

• Modell: Grade 80 DOG Chain Sling
• Gehänge-Stil: Zweibein-Kettengehänge (DOG = Double Leg with Oblong Master Link on top and Grab Hooks on bottom)
• Material: Grade 80 Legierungsstahlkette, vergütet und gehärtet, sowie Grade 80 Komponenten
• Obere Verbindung: Ovales Hauptglied Grade 80
• Untere Verbindung: Grabhaken Grade 80 (ermöglichen schnelle Kettenlängenanpassung)
• Kennzeichnung: Permanenter Seriennummernschild, Kettengröße, Kettengrad, exakte Gehängelänge und WLL auf Identifikationsschild
• Lieferung: Geliefert mit schriftlicher Zertifizierung und vollständigen Rückverfolgbarkeitsunterlagen
• MOQ: 100 Sets
• Verpackung: Karton + Stahlpalette
• Sicherheitsfaktor: Mindestens 4:1; proof-getestet und visuell inspiziert vor Versand
• Typische Anwendungen: Handhabung schwerer Maschinen, Heben von Stahlkonstruktionen, Geräteinstallation, Bauprojekte, Bergbauwartung, industrielle Materialhandhabung
