Anschlagkette Grade 100 TOSL

3 SträngeStahllegierung

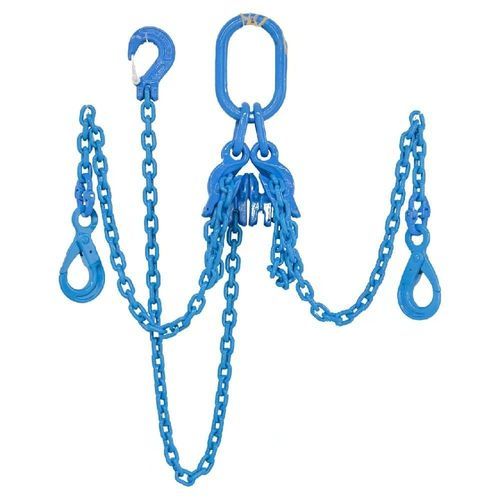

Einleitung Die TOSL-Kettenschlinge der Güteklasse 100 ist eine dreisträngige Hebevorrichtung, die aus vergüteten Ketten und Bauteilen aus legiertem Stahl der Güteklasse 100 gefertigt ist. Die Hebeschlinge ist oben mit einer vierflügeligen, länglichen Hauptlasche und unten mit drei selbstsichernden Haken der Güteklasse 100 ausgestattet und bietet so eine sichere Dreipunkt-Lastbefestigung für schwere Hebeanwendungen über Kopf. Im Vergleich zu Kettengehängen der Güteklasse 80 bieten Kettengehänge der Güteklasse 100 bei gleicher Kettengröße eine um ca. 25 % höhere zulässige Traglast (WLL) bei Beibehaltung eines Sicherheitsfaktors von 4:1. Selbstsichernde Haken schließen und verriegeln sich unter Last automatisch, um das Risiko eines versehentlichen Auslösens zu verringern. Jede Kette ist zur Rückverfolgbarkeit dauerhaft mit einer Seriennummer, der Kettengröße, der Güteklasse, der genauen Kettenlänge und der zulässigen Tragfähigkeit gekennzeichnet. Produktkonfigurationscode T = Dreifachstrang; O = Vierkant-Hauptlasche; SL = selbstsichernder (Sicherheits-)Haken. TOSL bezieht sich somit auf eine dreifachsträngige Kettenschlinge, die oben mit einer Vierkant-Hauptlasche und unten mit drei selbstsichernden Haken ausgestattet ist. Produktkennzeichnung Jede Kettenschlinge ist dauerhaft gekennzeichnet mit: individueller Seriennummer; Kettengröße; Kettengüteklasse; exakter Kettenlänge; zulässiger Tragfähigkeit (WLL). Die Seriennummer auf dem Kennzeichnungsschild stimmt mit der schriftlichen Zertifizierung und dem Verkaufsauftrag überein, um eine lückenlose Rückverfolgbarkeit des Produkts zu gewährleisten. Parameter – Meter-Tabelle Kopfzeile: Artikelnummer | Durchmesser der Hebekette (mm) | 1 Strang (Tonnen) | 2 Stränge (0° < α < 45°) (Tonnen) | 2 Stränge (45°<α<60°) (Tonnen) | 3 & 4 Stränge (0°<α<45°) (Tonnen) | 3 & 4 Stränge (45°<α<60°) (Tonnen) | Endlosschlinge (Tonnen) Faktorreihen: 0° < α < 45° Faktor 1,0; 45° < α < 60° Faktor 1,4 (bei 2 Strängen), 0° < α < 45° Faktor 1,0 (für 3 und 4 Stränge), 45° < α < 60° Faktor 2,1 (für 3 und 4 Stränge), Faktoren für durchgehende Schlingen: 1,5 und 1,6. Zeilen: TPL81841004 | 4 | 0,63 | 0,88 | 0,63 | 1,32 | 0,94 | 1 TPL81841005 | 5 | 1 | 1,4 | 1 | 2,1 | 1,5 | 1,6 TPL81841006 | 6 | 1,4 | 1,96 | 1,4 | 2,94 | 2,1 | 2,24 TPL81841007 | 7 | 1,9 | 2,66 | 1,9 | 3,99 | 2,85 | 3,04 TPL81841008 | 8 | 2,5 | 3,5 | 2,5 | 5,25 | 3,75 | 4 TPL818410010 | 10 | 4 | 5,6 | 4 | 8,4 | 6 | 6,4 TPL818410013 | 13 | 6,7 | 9,38 | 6,7 | 14,07 | 10,05 | 10,72 TPL818410016 | 16 | 10,3 | 14,4 | 10,3 | 21,6 | 15,4 | 16,4 TPL818410018 | 18 | 12,5 | 17,5 | 12,5 | 26,2 | 18,75 | 20 TPL818410019 | 19 | 14 | 19,6 | 14 | 29,4 | 21 | 22,4 TPL818410020 | 20 | 16 | 22,4 | 16 | 33,6 | 24 | 25,6 TPL818410022 | 22 | 19,4 | 27,1 | 19,4 | 40,7 | 29,1 | 31 TPL818410026 | 26 | 26,5 | 37,1 | 26,5 | 55,6 | 39,7 | 42,4 TPL818410028 | 28 | 30,5 | 42,7 | 30,5 | 64 | 45,7 | 48,8 TPL818410030 | 30 | 35,5 | 49,7 | 35,5 | 74,5 | 53,2 | 56,8 TPL818410032 | 32 | 40 | 56 | 40 | 84 | 60,6 | 64 TPL818410036 | 36 | 50 | 70 | 50 | 105 | 75 | 80 TPL818410038 | 38 | 56,5 | 78,4 | 56,5 | 118,6 | 84,7 | 90,4 TPL818410040 | 40 | 62,5 | 87,5 | 62,5 | 131,2 | 93,7 | 100 TPL818410045 | 45 | 81 | 113,4 | 81 | 170,1 | 121,5 | 130 TPL818410050 | 50 | 98 | 137,2 | 98 | 205,8 | 147 | 156,8 Parameter – Tabelle in Fuß Kopfzeile: Artikelnummer | Durchmesser der Hebekette (Zoll) | 1 Bein (90°) (Pfund) | 2 Beine, Faktor 1,4 (Pfund) | 3 & 4 Beine, Faktor 1,0 / 2,1 (Pfund) | Endlosschlinge (lbs) Zeilen: TPL81841004 | 5/32" | 2.205 | 2.205 | 2.205 | 2.205 | 2.205 | 2.205 TPL81841005 | 3/16" | 2.205 | 2.205 | 2.205 | 2.205 | 4.409 | 4.409 TPL81841006 | 1/4" | 2.205 | 4.409 | 2.205 | 6.614 | 4.409 | 4.409 TPL81841007 | 9/32" | 4.409 | 6.614 | 4.409 | 8.819 | 6.614 | 6.614 TPL81841008 | 5/16" | 6.614 | 8.819 | 6.614 | 11.023 | 8.819 | 8.819 TPL81841010 | 3/8" | 8.819 | 13.228 | 8.819 | 17.637 | 13.228 | 13.228 TPL81841013 | 1/2" | 15.432 | 19.842 | 15.432 | 30.865 | 22.046 | 24.251 TPL81841016 | 5/8" | 22.046 | 30.865 | 22.046 | 48.502 | 33.069 | 35.274 TPL81841018 | 3/4" | 28.660 | 39.683 | 28.660 | 57.320 | 41.888 | 44.092 TPL81841019 | 3/4" | 30.865 | 44.092 | 30.865 | 63.934 | 46.297 | 48.502 TPL81841020 | 13/16" | 35.274 | 48.502 | 35.274 | 74.957 | 52.911 | 57.320 TPL81841022 | 7/8" | 41.888 | 59.525 | 41.888 | 90.390 | 63.934 | 68.343 TPL81841026 | 1" | 59.525 | 81.571 | 59.525 | 123.459 | 88.185 | 92.594 TPL81841028 | 1-1/8" | 68.343 | 94.798 | 68.343 | 141.096 | 101.412 | 108.026 TPL81841030 | 1-3/16" | 79.366 | 110.231 | 79.366 | 165.347 | 116.845 | 125.664 TPL81841032 | 1-1/4" | 88.185 | 123.459 | 88.185 | 185.188 | 134.482 | 141.096 TPL81841036 | 1-3/8" | 110.231 | 154.323 | 110.231 | 231.485 | 165.347 | 176.370 TPL81841038 | 1-1/2" | 125.664 | 171.960 | 125.664 | 262.350 | 187.393 | 198.416 TPL81841040 | 1-9/16" | 138.891 | 194.007 | 138.891 | 288.806 | 207.234 | 220.462 TPL81841045 | 1-3/4" | 178.574 | 249.122 | 178.574 | 374.786 | 268.964 | 286.601 TPL81841050 | 2" | 216.053 | 302.033 | 216.053 | 454.152 | 324.079 | 346.126

• Artikelnummer – Eindeutige Produktidentifikationsnummer für jede Kettengröße.
• Handelsgröße (Zoll) – Nenndurchmesser der Hebekette, gemessen in Zoll.
• 1 Strang – Tragfähigkeit (WLL) für eine einsträngige Kettenschlinge bei vertikalem Hub (90°).
• 2 Stränge – Zulässige Tragfähigkeit (WLL) für eine zweisträngige Kettenschlinge bei verschiedenen Anschlagwinkeln.
• 3 & 4 Stränge – Zulässige Tragfähigkeit (WLL) für Kettengehänge mit drei und vier Strängen bei unterschiedlichen Gehängewinkeln.
• Endlose Kettenschlinge – Zulässige Tragfähigkeit (WLL) für eine endlose Kettenschlingenkonfiguration.
• Sicherheitsfaktor – Lastfaktor, der entsprechend der Schlingenkonfiguration und dem Schlingenwinkel angewendet wird, um die zulässige Tragfähigkeit zu bestimmen.
• 0° < α < 45° / 45° < α < 60° – Von der Vertikalen gemessene Anschlagwinkel, die die zulässige Tragfähigkeit (WLL) beeinflussen.

Normen und Prüfungen Herstellungsnormen: Hergestellt aus vergüteten Ketten und Komponenten aus legiertem Stahl der Güteklasse 100 gemäß EN 818-2, EN 1677-1, EN 1677-3, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 und den Anforderungen der ISO 3077 für Hebegurte aus Hubketten der Güteklasse 100. Prüfnormen: Mindestauslegungsfaktor 4:1. Jede Hebegurtanordnung wird vor dem Versand einer Belastungsprüfung unterzogen, einer Sichtprüfung unterzogen, auf Maßhaltigkeit überprüft und auf die Kompatibilität der Komponenten kontrolliert. Die Kette erfüllt die Ermüdungsanforderungen der EN 818 und hält 20.000 Lastzyklen bei dem 1,5-fachen der zulässigen Tragfähigkeit (WLL) stand. Jede Hebegurt-Baugruppe wird mit einer individuellen Seriennummer, einem Identifikationsschild, einem schriftlichen Zertifikat und vollständigen Rückverfolgbarkeitsunterlagen geliefert. Anwendungsbereiche Geeignet für Überkopfhebevorgänge, Dreipunkt-Hebevorgänge, den Umschlag von Schwermaschinen, den Stahlbau, die Montage von Betonfertigteilen, Offshore-Hebevorgänge, Windkraftprojekte, die Installation von Anlagen sowie industrielle Materialtransportvorgänge. Wartung Vor jedem Einsatz auf Kettenausdehnung, übermäßigen Verschleiß, Risse, Korrosion, die Funktion der selbstsichernden Haken, Verformungen, beschädigte Haupt- oder Verbindungsglieder sowie fehlende Kennzeichnungsschilder prüfen. Die Kette sofort aus dem Betrieb nehmen, wenn Mängel die geltenden Prüfkriterien überschreiten. Eigenschaften / Technische Daten

• Produkttyp: Dreistrang-Kettengehänge mit viereckigem, länglichem Hauptglied oben und drei selbstsichernden Haken unten (TOSL-Konfiguration).
• Kettengüte: Vergüteter legierter Stahl der Güteklasse 100.
• Sicherheitsfaktor: mindestens 4:1.
• Vorteil bei der Tragfähigkeit (WLL): ~25 % höhere Tragfähigkeit (WLL) im Vergleich zur Güteklasse 80 bei gleicher Kettengröße.
• Kennzeichnung: Individuelle Seriennummer, Kettengröße, Güteklasse, genaue Schlingenlänge, WLL, Kennzeichnungsschild und schriftliche Zertifizierung.
• Fertigungs- und Prüfnormen: EN 818-2; EN 1677-1; EN 1677-3; EN 1677-4; ASME B30.9; OSHA 1910.184; AS 2321; ISO 3077; Bruch- und Ermüdungsprüfung (20.000 Zyklen bei 1,5-facher WLL).
• Auf der Seite angegebene Mindestbestellmenge: 100 Sätze.
• Auf der Seite angegebene Verpackung: Karton + Stahlpalette.
• Typische Anwendungsbereiche: Schwerlast-Hebearbeiten, Dreipunkt-Hebevorrichtungen, Offshore, Windkraft, Fertigteilbau, Maschineninstallation, industrielles Materialhandling.
• Wartung: Vor jedem Einsatz prüfen; aus dem Betrieb nehmen, wenn Mängel die Kriterien überschreiten.
