Anschlagkette Grade 100 QOSL

mit 4 PunktenStahlZeitungspapier

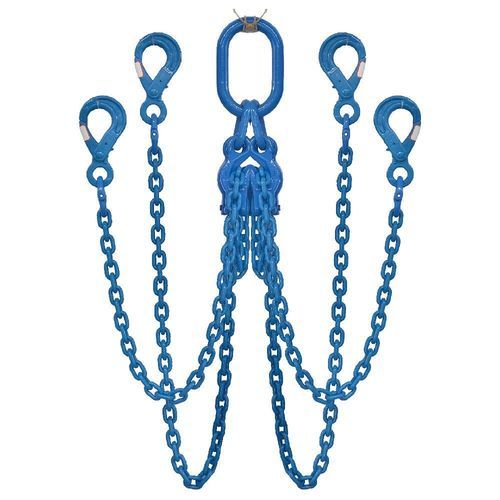

Einleitung Die QOSL-Kettengehänge der Güteklasse 100 sind vierpunktige Hebevorrichtungen, die aus vergüteten Ketten und Bauteilen aus legiertem Stahl der Güteklasse 100 hergestellt werden. Die Hebekette ist oben mit einer vierflügeligen, länglichen Hauptverbindungsvorrichtung und unten mit vier selbstsichernden Sicherheitshaken der Güteklasse 100 ausgestattet, was eine sichere Mehrpunkt-Lastbefestigung und erhöhte Hebesicherheit gewährleistet. Im Vergleich zu Kettengehängen der Güteklasse 80 bietet die Ausführung der Güteklasse 100 bei gleicher Kettengröße eine um ca. 25 % höhere zulässige Traglast. Jedes Kettengehänge ist dauerhaft mit einer Seriennummer, der Kettengröße, der Güteklasse, der genauen Länge des Kettengehänges und der zulässigen Traglast gekennzeichnet, um eine lückenlose Rückverfolgbarkeit des Produkts zu gewährleisten. Hauptmerkmale

• Vierstrangige Konfiguration für gleichmäßige Lastverteilung und hervorragende Laststabilität.
• Viereckiges Hauptverbindungsglied oben für die Mehrpunktbefestigung.
• Vier selbstsichernde (Sicherheits-)Haken der Güteklasse 100 an der Unterseite, um das Risiko eines versehentlichen Auslösens zu verringern.
• Hergestellt aus vergütetem Legierungsstahl der Güteklasse 100 für eine höhere zulässige Tragfähigkeit (WLL) im Vergleich zur Güteklasse 80.
• Jede Schlinge ist dauerhaft mit einer individuellen Seriennummer, der Kettengröße, der Güteklasse, der genauen Schlingenlänge und der zulässigen Tragfähigkeit (WLL) gekennzeichnet, um die Rückverfolgbarkeit zu gewährleisten.
• Vor dem Versand einer Belastungsprüfung unterzogen, einer Sichtprüfung unterzogen und auf Maßgenauigkeit überprüft.

Produktkonfigurationscode

• Q = Vierfachstrang
• O = Vierfach-Längs-Hauptverbindungsglied
• SL = Selbstsichernder (Sicherheits-)Haken

Produktkennzeichnung

• Individuelle Seriennummer
• Kettengröße
• Kettengüteklasse
• Genaue Schlingenlänge
• Zulässige Tragfähigkeit (WLL)

Normen & Prüfungen

• Fertigungsnormen: Hergestellt aus vergüteter Kette und Komponenten aus legiertem Stahl der Güteklasse 100 gemäß den Anforderungen der Normen EN 818-2, EN 1677-1, EN 1677-3, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 und ISO 3077 für Hebegurte aus Hebeketten der Güteklasse 100.
• Sicherheitsfaktor: Mindestsicherheitsfaktor 4:1.
• Prüfung: Jede Hebegurtkonstruktion wird vor dem Versand einer Belastungsprüfung unterzogen, einer Sichtprüfung unterzogen, auf Maßhaltigkeit überprüft und auf die Kompatibilität der Komponenten kontrolliert. Die Kette erfüllt die Ermüdungsanforderungen der EN 818 und hält 20.000 Lastzyklen bei dem 1,5-fachen der zulässigen Traglast (WLL) stand.
• Lieferumfang: Jede Hebegurt-Baugruppe wird mit einer individuellen Seriennummer, einem Identifikationsschild, einem schriftlichen Zertifikat und vollständigen Rückverfolgbarkeitsunterlagen geliefert.
• Anwendungen: Geeignet für Überkopf-Hebevorgänge, Mehrpunkt-Hebevorgänge, den Umschlag von Schwermaschinen, den Stahlbau, Offshore-Hebevorgänge, den Einbau von Betonfertigteilen, Windkraftprojekte und den industriellen Materialumschlag.
• Wartung: Vor jedem Einsatz auf Kettenausdehnung, übermäßigen Verschleiß, Risse, Korrosion, die Funktion der selbstsichernden Haken, Verformungen, beschädigte Haupt- oder Verbindungsglieder sowie fehlende Kennzeichnungsschilder prüfen. Bei Mängeln, die die Prüfkriterien überschreiten, aus dem Betrieb nehmen.

Parameter – Meter-Tabelle Artikelnummer | Durchmesser der Hebekette | 1 Strang | 2 Stränge (0° < α < 45°) | 2 Stränge (45° < α < 60°) | 3 & 4 Stränge (0° < α < 45°) | 3 & 4 Stränge (45° < α < 60°) | Endlosschlinge TPL81841004 | 4 | 0,63 | 0,88 | 0,63 | 1,32 | 0,94 | 1 TPL81841005 | 5 | 1 | 1,4 | 1 | 2,1 | 1,5 | 1,6 TPL81841006 | 6 | 1,4 | 1,96 | 1,4 | 2,94 | 2,1 | 2,24 TPL81841007 | 7 | 1,9 | 2,66 | 1,9 | 3,99 | 2,85 | 3,04 TPL81841008 | 8 | 2,5 | 3,5 | 2,5 | 5,25 | 3,75 | 4 TPL818410010 | 10 | 4 | 5,6 | 4 | 8,4 | 6 | 6,4 TPL818410013 | 13 | 6,7 | 9,38 | 6,7 | 14,07 | 10,05 | 10,72 TPL818410016 | 16 | 10,3 | 14,4 | 10,3 | 21,6 | 15,4 | 16,4 TPL818410018 | 18 | 12,5 | 17,5 | 12,5 | 26,2 | 18,75 | 20 TPL818410019 | 19 | 14 | 19,6 | 14 | 29,4 | 21 | 22,4 TPL818410020 | 20 | 16 | 22,4 | 16 | 33,6 | 24 | 25,6 TPL818410022 | 22 | 19,4 | 27,1 | 19,4 | 40,7 | 29,1 | 31 TPL818410026 | 26 | 26,5 | 37,1 | 26,5 | 55,6 | 39,7 | 42,4 TPL818410028 | 28 | 30,5 | 42,7 | 30,5 | 64 | 45,7 | 48,8 TPL818410030 | 30 | 35,5 | 49,7 | 35,5 | 74,5 | 53,2 | 56,8 TPL818410032 | 32 | 40 | 56 | 40 | 84 | 60,6 | 64 TPL818410036 | 36 | 50 | 70 | 50 | 105 | 75 | 80 TPL818410038 | 38 | 56,5 | 78,4 | 56,5 | 118,6 | 84,7 | 90,4 TPL818410040 | 40 | 62,5 | 87,5 | 62,5 | 131,2 | 93,7 | 100 TPL818410045 | 45 | 81 | 113,4 | 81 | 170,1 | 121,50 | 129,6 TPL818410050 | 50 | 98 | 137,2 | 98 | 205,8 | 147 | 156,8 Parameter – Fußtabelle Artikelnummer | Durchmesser der Hebekette | 1 Bein (90°) | 2 Beine (0° < α < 45°) | 2 Stützen (45° < α < 60°) | 3 & 4 Stützen (0° < α < 45°) | 3 & 4 Stützen (45° < α < 60°) | Endlosschlinge TPL81841004 | 5/32 | 2.205 | 2.205 | 2.205 | 2.205 | 2.205 | 2.205 TPL81841005 | 3/16 | 2.205 | 2.205 | 2.205 | 4.409 | 4.409 | 4.409 TPL81841006 | 1/4 | 2.205 | 4.409 | 2.205 | 6.614 | 4.409 | 4.409 TPL81841007 | 9/32 | 4.409 | 6.614 | 4.409 | 8.819 | 6.614 | 6.614 TPL81841008 | 5/16 | 6.614 | 8.819 | 6.614 | 11.023 | 8.819 | 8.819 TPL81841010 | 3/8 | 8.819 | 13.228 | 8.819 | 17.637 | 13.228 | 13.228 TPL81841013 | 1/2 | 15.432 | 19.842 | 15.432 | 30.865 | 22.046 | 24.251 TPL81841016 | 5/8 | 22.046 | 30.865 | 22.046 | 48.502 | 33.069 | 35.274 TPL81841018 | 3/4 | 28.660 | 39.683 | 28.660 | 57.320 | 41.888 | 44.092 TPL81841019 | 3/4 | 30.865 | 44.092 | 30.865 | 63.934 | 46.297 | 48.502 TPL81841020 | 13/16 | 35.274 | 48.502 | 35.274 | 74.957 | 52.911 | 57.320 TPL81841022 | 7/8 | 41.888 | 59.525 | 41.888 | 90.390 | 63.934 | 68.343 TPL81841026 | 1 | 59.525 | 81.571 | 59.525 | 123.459 | 88.185 | 92.594 TPL81841028 | 1-1/8 | 68.343 | 94.798 | 68.343 | 141.096 | 101.412 | 108.026 TPL81841030 | 1-3/16 | 79.366 | 110.231 | 79.366 | 165.347 | 116.845 | 125.664 TPL81841032 | 1-1/4 | 88.185 | 123.459 | 88.185 | 185.188 | 134.482 | 141.096 TPL81841036 | 1-3/8 | 110.231 | 154.323 | 110.231 | 231.485 | 165.347 | 176.370 TPL81841038 | 1-1/2 | 125.664 | 171.960 | 125.664 | 262.350 | 187.393 | 198.416 TPL81841040 | 1-9/16 | 138.891 | 194.007 | 138.891 | 288.806 | 207.234 | 220.462 TPL81841045 | 1-3/4 | 178.574 | 249.122 | 178.574 | 374.786 | 268.964 | 286.601 TPL81841050 | 2 | 216.053 | 302.033 | 216.053 | 454.152 | 324.079 | 346.126 Eigenschaften / technische Daten

• Produktname: QOSL-Kettenschlinge der Güteklasse 100 – vierarmig mit quadratischem Hauptverbinder oben und vier selbstsichernden (Sicherheits-)Haken unten
• Handelsbezeichnung (Modell): Kettengehänge der Güteklasse 100 nach QOSL
• Material: Kette und Komponenten aus vergütetem legiertem Stahl der Güteklasse 100
• Konfiguration: Viersträngig mit viereckigem Hauptverbinder und vier selbstsichernden Sicherheitshaken
• Kennzeichnung: Individuelle Seriennummer, Kettengröße, Kettenklasse, genaue Länge der Kettengehänge, WLL
• Sicherheitsfaktor: 4:1
• Herstellungs- und Prüfnormen: EN 818-2, EN 1677-1, EN 1677-3, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077; belastungsgeprüft und erfüllt die Ermüdungsanforderungen nach EN 818 (20.000 Zyklen bei 1,5×WLL)
• Mindestbestellmenge: 100 Sätze
• Verpackung: Karton + Stahlpalette
• Typische Anwendungsbereiche: Deckenhebezeuge, Mehrpunkt-Hebetechnik, Schwermaschinen, Stahlbau, Offshore, Betonfertigteile, Windkraft, industrielle Materialhandhabung
