Einleitung

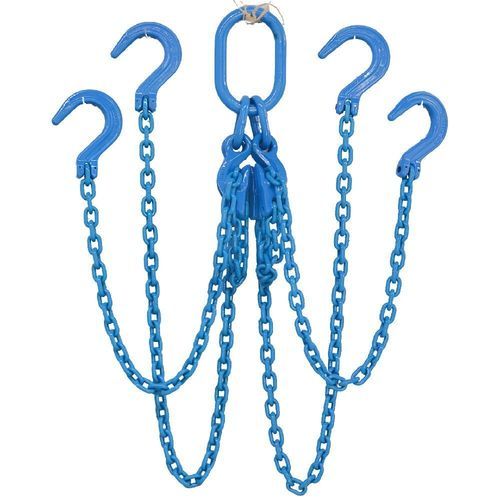

Die QOF-Kettenschlinge der Güteklasse 100 ist eine vierarmige Hebevorrichtung, die aus einer vergüteten Kette aus legiertem Stahl der Güteklasse 100 und entsprechenden Bauteilen gefertigt ist. Die Hebekette ist oben mit einer vierflügeligen, länglichen Hauptverbindungsvorrichtung und unten mit vier Gusshaken der Güteklasse 100 ausgestattet, wodurch eine große Hakenöffnung für Schwerlast-Hebevorgänge gewährleistet ist. Im Vergleich zu Kettengehängen der Güteklasse 80 bietet die Ausführung der Güteklasse 100 bei gleicher Kettengröße eine um ca. 25 % höhere zulässige Traglast. Jedes Kettengehänge ist dauerhaft mit einer Seriennummer, der Kettengröße, der Güteklasse, der genauen Länge des Kettengehänges und der zulässigen Traglast gekennzeichnet, um eine lückenlose Rückverfolgbarkeit des Produkts zu gewährleisten.
Hauptmerkmale
- Viersträngige (Q) Kettengehängekonfiguration für ausgewogenes Vierpunkt-Heben
- Vierfach-Längs-Verbindungsglied (O) oben
- Gießerei-Haken der Güteklasse 100 (F) unten mit großen Öffnungen für übergroße Befestigungspunkte
- Hergestellt aus vergüteter Kette und Komponenten aus legiertem Stahl der Güteklasse 100
- Ca. 25 % höhere zulässige Traglast als bei Güteklasse 80 bei gleicher Kettengröße
- Dauerhaft gekennzeichnet mit Seriennummer, Kettengröße, Güteklasse, exakte Schlingenlänge und zulässige Tragfähigkeit (WLL) zur Rückverfolgbarkeit
Produktkonfigurationscode
- Q = Vierfach-Bein
- O = Vierfach-Oblong-Hauptverbindungsglied
- F = Gießereihaken
Produktkennzeichnung
- Individuelle Seriennummer
- Kettengröße
- Kettengüte
- Genaue Schlingenlänge
- Maximale Tragfähigkeit (WLL)
Normen & Qualität
Hergestellt gemäß den Anforderungen der Normen EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 und den Anforderungen der ISO 3077 für Hebeketten-Schlingenbaugruppen der Güteklasse 100 hergestellt. Auslegungsfaktor: 4:1. Jede Hebekette wird vor dem Versand einer Belastungsprüfung unterzogen, einer Sichtprüfung unterzogen, auf Maßgenauigkeit überprüft und auf die Kompatibilität der Komponenten hin kontrolliert. Die Kette erfüllt die Ermüdungsanforderungen der Norm EN 818 und hält 20.000 Lastzyklen bei dem 1,5-fachen der zulässigen Gesamtlast (WLL) stand. Jede Hebekette wird mit einer individuellen Seriennummer, einem Identifikationsschild, einem schriftlichen Zertifikat und vollständigen Rückverfolgbarkeitsunterlagen geliefert.
Anwendungsbereiche
Geeignet für Überkopfhebungen, Mehrpunkthebungen, den Umschlag schwerer Maschinen, den Stahlbau, Gießereibetriebe, die Montage von Betonfertigteilen, Offshore-Hebearbeiten und industrielle Materialtransportvorgänge.
Wartung
Vor jedem Einsatz auf Kettenverlängerung, übermäßigen Verschleiß, Risse, Korrosion, Verformung der Gusshaken, beschädigte Haupt- oder Verbindungsglieder sowie fehlende Kennzeichnungsschilder prüfen. Die Hebekette aus dem Verkehr ziehen, wenn Mängel die geltenden Prüfkriterien überschreiten.
Parameter – Tabelle nach Meter (Werte in Tonnen)
Artikelnummer | Durchmesser (mm) | 1 Strang | 2 Stränge (0° < α < 45°) | 2 Stränge (45° < α < 60°) | 3 & 4 Stränge (0° < α < 45°) | 3 & 4 Stränge (45° < α < 60°) | Endlosschlinge
TPL81841004 | 4 mm | 0,63 | 0,88 | 0,63 | 1,32 | 0,94 | 1
TPL81841005 | 5 mm | 1,00 | 1,40 | 1,00 | 2,10 | 1,50 | 1,60
TPL81841006 | 6 mm | 1,40 | 1,96 | 1,40 | 2,94 | 2,10 | 2,24
TPL81841007 | 7 mm | 1,90 | 2,66 | 1,90 | 3,99 | 2,85 | 3,04
TPL81841008 | 8 mm | 2,50 | 3,50 | 2,50 | 5,25 | 3,75 | 4,00
TPL818410010 | 10 mm | 4,00 | 5,60 | 4,00 | 8,40 | 6,00 | 6,40
TPL818410013 | 13 mm | 6,70 | 9,38 | 6,70 | 14,07 | 10,05 | 10,72
TPL818410016 | 16 mm | 10,30 | 14,40 | 10,30 | 21,60 | 15,40 | 16,40
TPL818410018 | 18 mm | 12,50 | 17,50 | 12,50 | 26,20 | 18,75 | 20,00
TPL818410019 | 19 mm | 14,00 | 19,60 | 14,00 | 29,40 | 21,00 | 22,40
TPL818410020 | 20 mm | 16,00 | 22,40 | 16,00 | 33,60 | 24,00 | 25,60
TPL818410022 | 22 mm | 19,40 | 27,10 | 19,40 | 40,70 | 29,10 | 31,00
TPL818410026 | 26 mm | 26,50 | 37,10 | 26,50 | 55,60 | 39,70 | 42,40
TPL818410028 | 28 mm | 30,50 | 42,70 | 30,50 | 64,00 | 45,70 | 48,80
TPL818410030 | 30 mm | 35,50 | 49,70 | 35,50 | 74,50 | 53,20 | 56,80
TPL818410032 | 32 mm | 40,00 | 56,00 | 40,00 | 84,00 | 60,60 | 64,00
TPL818410036 | 36 mm | 50,00 | 70,00 | 50,00 | 105,00 | 75,00 | 80,00
TPL818410038 | 38 mm | 56,50 | 78,40 | 56,50 | 118,60 | 84,70 | 90,40
TPL818410040 | 40 mm | 62,50 | 87,50 | 62,50 | 131,20 | 93,70 | 100,00
TPL818410045 | 45 mm | 81,00 | 113,40 | 81,00 | 170,10 | 121,50 | 130,00
TPL818410050 | 50 mm | 98,00 | 137,20 | 98,00 | 205,80 | 147,00 | 157,00
Fußtabelle (Werte in lbs)
Art.-Nr. | Durchmesser (Zoll) | 1 Bein (90°) | 2 Beine (0° < α < 45°) | 2 Beine (45° < α < 60°) | 3 & 4 Beine (0° < α < 45°) | 3 & 4 Beine (45° < α < 60°) | Durchgehende Schlinge
TPL81841004 | 5/32" | 2.205 | 2.205 | 2.205 | 2.205 | 2.205 | 2.205
TPL81841005 | 3/16" | 2.205 | 2.205 | 2.205 | 2.205 | 4.409 | 4.409
TPL81841006 | 1/4" | 2.205 | 4.409 | 2.205 | 6.614 | 4.409 | 4.409
TPL81841007 | 9/32" | 4.409 | 6.614 | 4.409 | 8.819 | 6.614 | 6.614
TPL81841008 | 5/16" | 6.614 | 8.819 | 6.614 | 11.023 | 8.819 | 8.819
TPL81841010 | 3/8" | 8.819 | 13.228 | 8.819 | 17.637 | 13.228 | 13.228
TPL81841013 | 1/2" | 15.432 | 19.842 | 15.432 | 30.865 | 22.046 | 24.251
TPL81841016 | 5/8" | 22.046 | 30.865 | 22.046 | 48.502 | 33.069 | 35.274
TPL81841018 | 3/4" | 28.660 | 39.683 | 28.660 | 57.320 | 41.888 | 44.092
TPL81841019 | 3/4" | 30.865 | 44.092 | 30.865 | 63.934 | 46.297 | 48.502
TPL81841020 | 13/16" | 35.274 | 48.502 | 35.274 | 74.957 | 52.911 | 57.320
TPL81841022 | 7/8" | 41.888 | 59.525 | 41.888 | 90.390 | 63.934 | 68.343
TPL81841026 | 1" | 59.525 | 81.571 | 59.525 | 123.459 | 88.185 | 92.594
TPL81841028 | 1-1/8" | 68.343 | 94.798 | 68.343 | 141.096 | 101.412 | 108.026
TPL81841030 | 1-3/16" | 79.366 | 110.231 | 79.366 | 165.347 | 116.845 | 125.664
TPL81841032 | 1-1/4" | 88.185 | 123.459 | 88.185 | 185.188 | 134.482 | 141.096
TPL81841036 | 1-3/8" | 110.231 | 154.323 | 110.231 | 231.485 | 165.347 | 176.370
TPL81841038 | 1-1/2" | 125.664 | 171.960 | 125.664 | 262.350 | 187.393 | 198.416
TPL81841040 | 1-9/16" | 138.891 | 194.007 | 138.891 | 288.806 | 207.234 | 220.462
TPL81841045 | 1-3/4" | 178.574 | 249.122 | 178.574 | 374.786 | 268.964 | 286.601
TPL81841050 | 2" | 216.053 | 302.033 | 216.053 | 454.152 | 324.079 | 346.126
Eigenschaften / Technische Daten
- Marke: TOPONE CHAIN
- Handelsbezeichnung (Modell): Kettenschlinge der Güteklasse 100 nach QOF-Standard
- Material: Kette und Komponenten aus vergütetem Legierungsstahl der Güteklasse 100
- Oberes Anschlussstück: Vierfach-Längs-Hauptlasche (Quad-Link)
- Untere Anschlussstücke: Vier Gusshaken der Güteklasse 100 (große Öffnung)
- Rückverfolgbarkeit: Individuelle Seriennummer, Kennzeichnungsschild, schriftliche Zertifizierung, lückenlose Rückverfolgbarkeitsunterlagen
- Auslegungsfaktor: 4:1
- Prüfung: Belastungsprüfung, Sichtprüfung, Maßprüfung; entspricht EN 818 Ermüdungsprüfung (20.000 Zyklen bei 1,5×WLL)
- Normen: EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077
- Mindestbestellmenge: 100 Sätze
- Verpackung: Karton + Stahlpalette
- Anwendungsbereiche: Überkopfheben, Mehrpunktheben, Handling von Schwermaschinen, Stahlbau, Gießereibetrieb, Einbau von Betonfertigteilen, Offshore-Heben, industrieller Materialtransport
