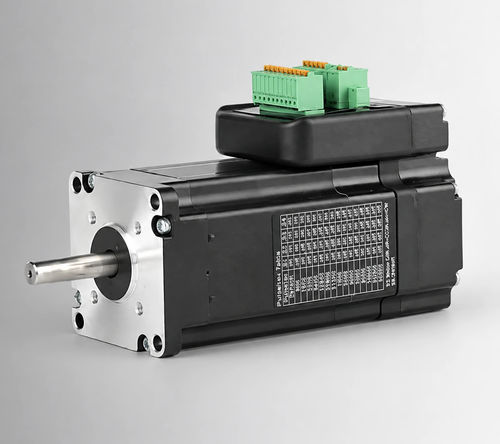

AC-Servomotor UCS57-180

36 Vmit integriertem Drehgeber und integrierter SteuerungNEMA 23

Produktübersicht
Der UCS57-180 ist ein integrierter Niederspannungs-AC-Servomotor mit 57 mm, der 180 W bei 3000 U/min liefert und ein Nenndrehmoment von 0,57 N·m aufweist. Das Gerät integriert Motor, 1000 PPR Encoder, Vektorsteuerungs-DSP-Treiber und ein Netzwerk-Kommunikationsmodul in einem kompakten Gehäuse von 57×57×147,5 mm und eignet sich für industrielle Automatisierungsanwendungen.

WICHTIGSTE MERKMALE

• 180 W Nennleistung bei 3000 U/min
• Integrierter DSP-Controller mit Vektorregelungsalgorithmus
• Eingebauter 1000 PPR Encoder
• Netzwerk-Kommunikationsmodul enthalten
• Kompaktes Gehäuse 57×57×147,5 mm (57 mm Rahmen / NEMA 23)

Elektrische Daten
Nennspannung — 36 V AC
Nennleistung — 180 W
Nenn•drehzahl — 3000 U/min
Nennmoment — 0,57 N·m
Spitzenmoment — 1,5 N·m
Nennstrom — 7,2 A
Gegen-EMK-Konstante — 65 V/kRPM
Drehmomentkonstante — 0,08 N·m/A
Rotore•trägheitsmoment — 0,46 kg·cm²
Encoder-Auflösung — 1000 PPR
Isolationsklasse — B (130°C)
Rahmengröße — 57 mm (NEMA 23)
Gehäuselänge — 147,5 mm
Gewicht — 1,63 kg
Teilenummer — UCS57-180

Mechanische Zeichnung
Maßzeichnungen und Befestigungsschnittstellen werden für die 57 mm integrierte Servofamilie bereitgestellt, um die Systemintegration und Schalttafelentwürfe zu unterstützen.

Technische Daten

• Modell / Teilenummer: UCS57-180
• Nennleistung: 180 W
• Nennspannung: 36 V AC
• Nenn•drehzahl: 3000 U/min
• Nennmoment: 0,57 N·m
• Spitzenmoment: 1,5 N·m
• Nennstrom: 7,2 A
• Gegen-EMK-Konstante: 65 V/kRPM
• Drehmomentkonstante: 0,08 N·m/A
• Rotore•trägheitsmoment: 0,46 kg·cm²
• Encoder-Auflösung: 1000 PPR
• Isolationsklasse: B (130°C)
• Rahmengröße: 57 mm (NEMA 23)
• Gehäuselänge: 147,5 mm
• Gewicht: 1,63 kg
• Integrierte Funktionen: Motor, Encoder, Vektorregelungs-DSP-Treiber, Netzwerk-Kommunikationsmodul
