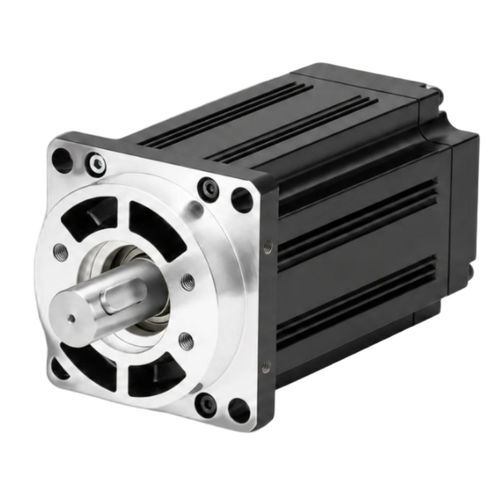

AC-Servomotor ACSM130N-10025B4-MH220 V4-poligfür harte Einsatzbedingungen
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- AC
- Spannung
- 220 V
- Anzahl der Pole
- 4-polig
- Anwendung
- für Robotik, für kollaborative Roboter, für harte Einsatzbedingungen
- Weitere Eigenschaften
- Hochdrehmoment, Hochpräzision, hochauflösend, mit integriertem Encoder, servogesteuert
- Leistung
2,6 W
(0 hp)- Intensität
10 A
- Drehmoment
Max: 25 Nm
(18,439054 ft.lb)Min: 10 Nm
(7,375621 ft.lb)- Rotationsgeschwindigkeit
2.500 rpm
(15.707,9633 rad.min-1)- Durchmesser
130 mm
(5,12 in)- Betriebstemperatur
Max: 40 °C
(104 °F)Min: -20 °C
(-4 °F)
Beschreibung
Produktübersicht
AC-Servomotor, Gehäuse 130 mm, 4-polig, ausgelegt für industrielle Bewegungsregelung. Nennleistung 2,6 kW, Nennspannung 220 V, Nenndrehzahl 2500 U/min, Nennmoment 10 N·m. Ausgestattet mit 23-Bit Absolut-Encoder und Spitzenmomentverhältnis 2,5×.
Wichtige Merkmale
Kennungen
Teilenummer: ACSM130N-10025B4-MH
Nennleistung: 2600 W
Nennspannung: 220 V
Nenndrehzahl: 2500 U/min
Nennmoment: 10 N·m
Spitzenmoment: 25 N·m
Elektrische & mechanische Spezifikationen
Nennleistung: 2,6 kW
Nennleiterspannung: 220 V
Nennleiterstrom: 10 A
Nenndrehzahl: 2500 U/min
Nennmoment: 10 N·m
Spitzenmoment: 25 N·m
Back EMF: 70 V/1000 U/min
Drehmomentkonstante: 1,0 N·m/A
Rotorträgheitsmoment: 1,94×10⁻³ kg·m²
Phasenwiderstand (L-L): 0,73 Ω
Phaseninduktivität (L-L): 2,45 mH
Elektrische Zeitkonstante: 3,36 ms
Gewicht: 9,8 kg
Kompatibler Antrieb: ACSDP200H / ACSDP200E
Encoder & Schutz
Encoder-Typ: 23-Bit Absolut-Encoder
Isolationsklasse: Klasse B
Umgebungstemperatur: -20°C ~ +40°C
Relative Luftfeuchte: < 90% (ohne Kondensation)
Mechanische Abmessungen
Rahmengröße: 130 mm
Gehäuselänge (ohne Bremse): 209 mm
Gehäuselänge (mit Permanentmagnetbremse): 279 mm
Gehäuselänge (mit elektromagnetischer Bremse): 290 mm
Zusätzliche Ressourcen
Drehmoment-Drehzahl-Kennlinie: Bild in Produktdetails verfügbar
Mechanische Zeichnung: Bild verfügbar (ACSM130N Serie)
Technische Daten
AC-Servomotor, Gehäuse 130 mm, 4-polig, ausgelegt für industrielle Bewegungsregelung. Nennleistung 2,6 kW, Nennspannung 220 V, Nenndrehzahl 2500 U/min, Nennmoment 10 N·m. Ausgestattet mit 23-Bit Absolut-Encoder und Spitzenmomentverhältnis 2,5×.
Wichtige Merkmale
- Nennleistung: 2,6 kW
- Nenndrehzahl: 2500 U/min
- Nennmoment: 10 N·m
- Spitzenmoment: 25 N·m
- Encoder: 23-Bit Absolut
Kennungen
Teilenummer: ACSM130N-10025B4-MH
Nennleistung: 2600 W
Nennspannung: 220 V
Nenndrehzahl: 2500 U/min
Nennmoment: 10 N·m
Spitzenmoment: 25 N·m
Elektrische & mechanische Spezifikationen
Nennleistung: 2,6 kW
Nennleiterspannung: 220 V
Nennleiterstrom: 10 A
Nenndrehzahl: 2500 U/min
Nennmoment: 10 N·m
Spitzenmoment: 25 N·m
Back EMF: 70 V/1000 U/min
Drehmomentkonstante: 1,0 N·m/A
Rotorträgheitsmoment: 1,94×10⁻³ kg·m²
Phasenwiderstand (L-L): 0,73 Ω
Phaseninduktivität (L-L): 2,45 mH
Elektrische Zeitkonstante: 3,36 ms
Gewicht: 9,8 kg
Kompatibler Antrieb: ACSDP200H / ACSDP200E
Encoder & Schutz
Encoder-Typ: 23-Bit Absolut-Encoder
Isolationsklasse: Klasse B
Umgebungstemperatur: -20°C ~ +40°C
Relative Luftfeuchte: < 90% (ohne Kondensation)
Mechanische Abmessungen
Rahmengröße: 130 mm
Gehäuselänge (ohne Bremse): 209 mm
Gehäuselänge (mit Permanentmagnetbremse): 279 mm
Gehäuselänge (mit elektromagnetischer Bremse): 290 mm
Zusätzliche Ressourcen
Drehmoment-Drehzahl-Kennlinie: Bild in Produktdetails verfügbar
Mechanische Zeichnung: Bild verfügbar (ACSM130N Serie)
Technische Daten
- Modell / Serie: ACSM130N Series
- Teilenummer: ACSM130N-10025B4-MH
- Nennleistung: 2,6 kW (2600 W)
- Nennspannung: 220 V
- Nenndrehzahl: 2500 U/min
- Nennmoment: 10 N·m
- Spitzenmoment: 25 N·m
- Encoder: 23-Bit Absolut
- Gewicht: 9,8 kg
- Rahmengröße: 130 mm
- Kompatibler Antrieb: ACSDP200H / ACSDP200E
- Isolationsklasse: Klasse B
- Umgebungstemperatur: -20°C ~ +40°C
- Phasenwiderstand (L-L): 0,73 Ω
- Phaseninduktivität (L-L): 2,45 mH
- Rotorträgheitsmoment: 1,94×10⁻³ kg·m²
- Drehmomentkonstante: 1,0 N·m/A
- Back EMF: 70 V/1000 U/min
