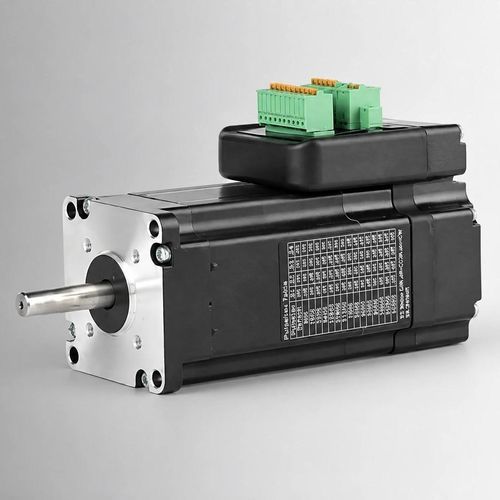

AC-Servomotor UCS57-180

36 VNEMA 23servogesteuert

Produktübersicht
Der UCS57-180 ist ein integrierter AC-Niederspannungs-Servomotor mit 57 mm Rahmen, 180 W Leistung bei 3000 U/min und einem Nennmoment von 0,57 N·m. Motor, 1000 PPR Encoder, DSP-Vektorregelung und ein Netzwerkkommunikationsmodul sind in einem kompakten Gehäuse 57×57×147,5 mm vereint – geeignet für platzkritische Industrieanwendungen.

Hauptmerkmale

• 180 W Nennleistung bei 3000 U/min
• Integrierter DSP-Regler mit Vektorregelungsalgorithmus
• Integrierter inkrementeller Encoder 1000 PPR
• Onboard Netzwerkkommunikationsmodul
• Kompaktes Gehäuse 57×57×147,5 mm (NEMA 23)

Schnellübersicht
Nennleistung — 180 W
Nennspannung — 36 V AC
Nenn‑Drehzahl — 3000 U/min
Nennmoment — 0,57 N·m
Spitzenmoment — 1,5 N·m
Nennstrom — 7,2 A

Elektrische Daten
Nennspannung — 36 V AC
Nennleistung — 180 W
Nenn‑Drehzahl — 3000 U/min
Nennmoment — 0,57 N·m
Spitzenmoment — 1,5 N·m
Nennstrom — 7,2 A
Back‑EMF‑Konstante — 65 V/kRPM
Drehmomentkonstante — 0,08 N·m/A
Rotorträgheitsmoment — 0,46 kg·cm²
Encoderauflösung — 1000 PPR
Isolationsklasse — B (130°C)
Rahmengröße — 57 mm (NEMA 23)
Gehäuselänge — 147,5 mm
Gewicht — 1,63 kg
Teilenummer — UCS57-180

Mechanische Zeichnung
Mechanische Zeichnung verfügbar, die Gesamtabmessungen und Befestigungsdetails für den integrierten 57 mm Servomotor (Gehäuse 57×57×147,5 mm) zeigt.

Technische Spezifikationen

• Modell / Teilenummer: UCS57-180
• Nennleistung: 180 W
• Nennspannung: 36 V AC
• Nenn‑Drehzahl: 3000 U/min
• Nennmoment: 0,57 N·m
• Spitzenmoment: 1,5 N·m
• Nennstrom: 7,2 A
• Back‑EMF‑Konstante: 65 V/kRPM
• Drehmomentkonstante: 0,08 N·m/A
• Rotorträgheitsmoment: 0,46 kg·cm²
• Encoderauflösung: 1000 PPR
• Isolationsklasse: B (130°C)
• Rahmengröße: 57 mm (NEMA 23)
• Gehäuselänge: 147,5 mm
• Gewicht: 1,63 kg
