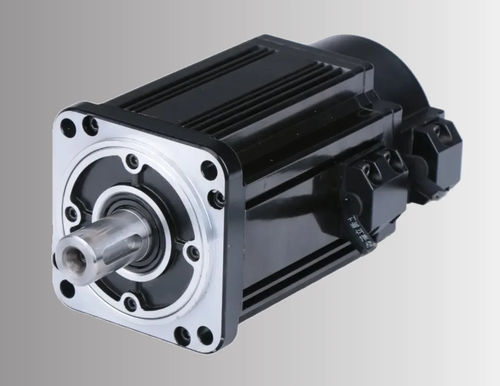

AC-Servomotor ACSM130B-10025A6-MH

220 VHochpräzisionmit integriertem Encoder

Produktübersicht
AC-Servomotor mit 130 mm Baugröße, Modell ACSM130B-10025A6-MH. Nennleistung 2,6 kW, 220 V, 2500 U/min, Nennmoment 10 N·m, Spitzenmoment 25 N·m. Ausgestattet mit einem 17-Bit Absolutencoder für präzise Positionsrückmeldung. Geeignet für industrielle Bewegungssteuerung und Automatisierung.

Hauptmerkmale

• Nennleistung: 2,6 kW
• Nenn Drehzahl: 2500 U/min
• Nennmoment: 10 N·m
• Spitzenmoment: 25 N·m (2,5×)
• Encoder: 17-Bit Absolut

Produktgrunddaten

• Modell / Serie: ACSM130B Serie
• Teilenummer: ACSM130B-10025A6-MH
• Kompatible Antriebe: ACSDP200H / ACSDP200E

Elektrische & mechanische Spezifikationen
Nennleistung: 2,6 kW
Nenn-Leitungs-Spannung: 220 V
Nenn-Leitungsstrom: 10 A
Nenn Drehzahl: 2500 U/min
Nennmoment: 10 N·m
Spitzenmoment: 25 N·m
Back-EMF: 70 V/1000 r.min
Drehmomentkonstante: 1,0 N·m/A
Rotorträgheitsmoment: 1,94×10⁻³ kg·m²
Phasenwiderstand (L-L): 0,73 Ω
Phaseninduktivität (L-L): 2,45 mH
Elektrische Zeitkonstante: 3,36 ms
Kompatibler Antrieb: ACSDP200H / ACSDP200E

Encoder & Schutz
Encoder-Typ: 17-Bit Absolutencoder
Isolationsklasse: Klasse B

Mechanische Abmessungen
Baugröße: 130 mm
Gehäuselänge (ohne Bremse): 209 mm

Weitere Abbildungen
Drehmoment-Drehzahl-Kurve (produktspezifisch) und mechanische Zeichnung (Serie) sind als Bilder auf der Produktseite verfügbar.

Technische Daten

• Teilenummer: ACSM130B-10025A6-MH
• Baugröße: 130 mm
• Nennleistung: 2,6 kW (2600 W)
• Nennspannung: 220 V
• Nennstrom: 10 A
• Nenn Drehzahl: 2500 U/min
• Nennmoment: 10 N·m
• Spitzenmoment: 25 N·m (2,5×)
• Encoder: 17-Bit Absolut
• Back-EMF: 70 V/1000 r.min
• Drehmomentkonstante: 1,0 N·m/A
• Rotorträgheitsmoment: 1,94×10⁻³ kg·m²
• Phasenwiderstand (L-L): 0,73 Ω
• Phaseninduktivität (L-L): 2,45 mH
• Elektrische Zeitkonstante: 3,36 ms
• Isolationsklasse: Klasse B
• Kompatible Antriebe: ACSDP200H / ACSDP200E
• Gehäuselänge (ohne Bremse): 209 mm
