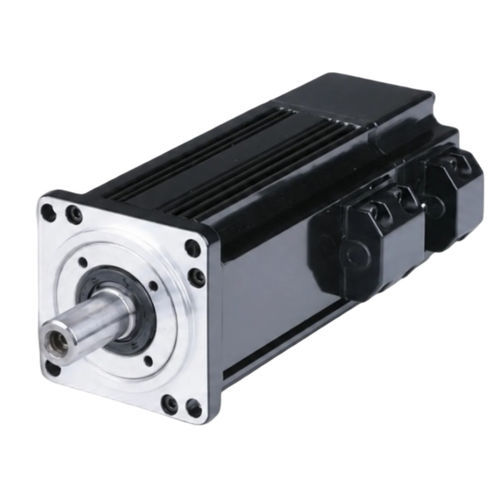

AC-Servomotor ACSM40N220 VIP654-polig
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- AC
- Spannung
- 220 V
- Schutzfaktor
- IP65
- Anzahl der Pole
- 4-polig
- Anwendung
- mit integriertem Encoder
- Weitere Eigenschaften
- hochauflösend, mit integriertem Encoder, servogesteuert
- Leistung
0,1 kW
(0,14 hp)- Intensität
0,6 A
- Drehmoment
Min: 0,32 Nm
(0,23602 ft.lb)Max: 0,64 Nm
(0,47204 ft.lb)- Rotationsgeschwindigkeit
3.000 rpm
(18.849,5559 rad.min-1)- Durchmesser
40 mm
(1,57 in)- Betriebstemperatur
Min: -20 °C
(-4 °F)Max: 40 °C
(104 °F)
Beschreibung
Produktübersicht
AC-Servomotor, 4 Pol, Rahmen 40 mm, Nennleistung 100 W bei 220 V, 3000 U/min, Nenndrehmoment 0,32 N·m. Ausgelegt mit 23-Bit Absolutencoder, Schutzart IP65 und Spitzen-Drehmomentverhältnis 2:1.
Wichtigste Merkmale
Teilenummer & Basisinformationen
Elektrische & mechanische Spezifikationen
Nennleistung: 0,1 kW
Nennleiterspannung: 220 V
Nennleiterstrom: 0,6 A
Nenn-Drehzahl: 3000 U/min
Nenndrehmoment: 0,32 N·m
Spitzenmoment: 0,64 N·m
Back EMF: 32,8 V/1000 r.min
Drehmomentkonstante: 0,53 N·m/A
Rotorträgheit: 0,051×10⁻⁴ kg·m²
Phasenwiderstand (L-L): 34 Ω
Phaseninduktivität (L-L): 40 mH
Elektrische Zeitkonstante: 1,18 ms
Gewicht: 0,47 kg
Kompatible Antriebe: ACSDP100H-40 / ACSDP100E-40
Encoder & Schutz
Encodertyp: 23-Bit Absolut
Isolationsklasse: Klasse B
Schutzart: IP65
Umgebungstemperatur: -20°C ~ +40°C
Umgebungsfeuchte: < 90% RH (nicht kondensierend)
Mechanische Abmessungen
Rahmengröße: 40 mm
Gehäuselänge (ohne Bremse): 90 mm
Gehäuselänge (mit Permanentmagnetbremse): 124 mm
Sonstige Produktmedien
Drehmoment-Drehzahl-Kurve und mechanische Zeichnung sind für die ACSM40N-Serie verfügbar.
Technische Spezifikationen
AC-Servomotor, 4 Pol, Rahmen 40 mm, Nennleistung 100 W bei 220 V, 3000 U/min, Nenndrehmoment 0,32 N·m. Ausgelegt mit 23-Bit Absolutencoder, Schutzart IP65 und Spitzen-Drehmomentverhältnis 2:1.
Wichtigste Merkmale
- Nennleistung: 100 W
- Nenn- Drehzahl: 3000 U/min
- Nenndrehmoment: 0,32 N·m
- Spitzenmoment: 0,64 N·m
- Encoder: 23-Bit Absolut
- Schutzart: IP65
Teilenummer & Basisinformationen
- Teilenummer: ACSM40N-00330B4-MHZ
- Nennspannung: 220 V
- Nennleistung: 100 W (0,1 kW)
Elektrische & mechanische Spezifikationen
Nennleistung: 0,1 kW
Nennleiterspannung: 220 V
Nennleiterstrom: 0,6 A
Nenn-Drehzahl: 3000 U/min
Nenndrehmoment: 0,32 N·m
Spitzenmoment: 0,64 N·m
Back EMF: 32,8 V/1000 r.min
Drehmomentkonstante: 0,53 N·m/A
Rotorträgheit: 0,051×10⁻⁴ kg·m²
Phasenwiderstand (L-L): 34 Ω
Phaseninduktivität (L-L): 40 mH
Elektrische Zeitkonstante: 1,18 ms
Gewicht: 0,47 kg
Kompatible Antriebe: ACSDP100H-40 / ACSDP100E-40
Encoder & Schutz
Encodertyp: 23-Bit Absolut
Isolationsklasse: Klasse B
Schutzart: IP65
Umgebungstemperatur: -20°C ~ +40°C
Umgebungsfeuchte: < 90% RH (nicht kondensierend)
Mechanische Abmessungen
Rahmengröße: 40 mm
Gehäuselänge (ohne Bremse): 90 mm
Gehäuselänge (mit Permanentmagnetbremse): 124 mm
Sonstige Produktmedien
Drehmoment-Drehzahl-Kurve und mechanische Zeichnung sind für die ACSM40N-Serie verfügbar.
Technische Spezifikationen
- Serie: ACSM40N series
- Modell / Teilenummer: ACSM40N-00330B4-MHZ
- Nennleistung: 100 W (0,1 kW)
- Nennspannung: 220 V
- Nennstrom: 0,6 A
- Nenn-Drehzahl: 3000 U/min
- Nenndrehmoment: 0,32 N·m
- Spitzenmoment: 0,64 N·m
- Back EMF: 32,8 V/1000r.min
- Drehmomentkonstante: 0,53 N·m/A
- Rotorträgheit: 0,051×10⁻⁴ kg·m²
- Phasenwiderstand (L-L): 34 Ω
- Phaseninduktivität (L-L): 40 mH
- Elektrische Zeitkonstante: 1,18 ms
- Gewicht: 0,47 kg
- Encoder: 23-Bit Absolut
- Isolationsklasse: Klasse B
- Schutzart: IP65
- Betriebstemperaturbereich: -20°C bis +40°C
- Umgebungsfeuchte: < 90% RH (nicht kondensierend)
- Rahmengröße: 40 mm
- Gehäuselänge (ohne Bremse): 90 mm
- Gehäuselänge (mit Permanentmagnetbremse): 124 mm
- Kompatible Antriebe: ACSDP100H-40, ACSDP100E-40
