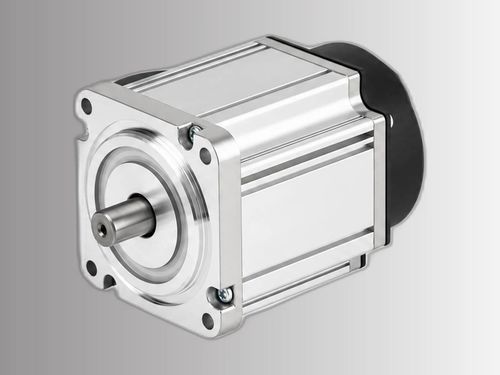

AC-Servomotor ACSM60B-01330A6-TJA

220 V5-polighochauflösend

Produktübersicht
AC-Servomotor Rahmen 60 mm, 5-Pol-Design, Typ ACSM60B-01330A6-TJA, Nennleistung 400 W bei 220 V, Nennmoment 1,27 N·m und bis zu 6000 U/min. Ausgestattet mit 17-Bit Absolutencoder und kompatibel mit den Antrieben ACSDP100H-40 / ACSDP100E-40.

Wesentliche Merkmale

• Nennleistung: 400 W (0,4 kW)
• Nenngeschwindigkeit: 3000 U/min
• Max. Geschwindigkeit: 6000 U/min
• Nennmoment: 1,27 N·m
• Encoder: 17-Bit Absolut

Produktinformationen

• Teilenummer: ACSM60B-01330A6-TJA
• Nennspannung: 220 V
• Nennstrom: 2,5 A (typ.)
• Spitzenstrom: 7,5 A
• Kompatible Antriebe: ACSDP100H-40 / ACSDP100E-40

Elektrische & mechanische Spezifikationen

• Nennleistung — 0,4 kW
• Nennspannung — 220 V
• Nennmoment — 1,27 N·m
• Spitzenmoment — 3,81 N·m
• Nennstrom — 2,5 A
• Spitzenstrom — 7,5 A
• Nennspeed — 3000 U/min
• Max. Speed — 6000 U/min
• Drehmomentkonstante — 0,5 N·m/A
• Back EMF — 31,2 V/Krpm
• Phasenwiderstand (L-L) — 3,5 Ω
• Phaseninduktivität (L-L) — 5,8 mH
• Rotorspinnenträgheit — 0,52×10⁻⁴ kg·m²
• Polpaarzahl — 5

Encoder & Schutz

• Encoder-Typ — 17-Bit Absolut
• Isolationsklasse — Klasse F

Mechanische Abmessungen

• Rahmengröße — 60 mm
• Gehäuselänge (ohne Bremse) — 90 mm
• Gehäuselänge (mit Bremse) — 120 mm

Zusätzliche Abbildungen
Enthält Drehmoment-Drehzahl-Kurve und mechanische Zeichnungen zur ACSM60B-Serie.

Technische Eigenschaften

• Rahmen: 60 mm, 5-Pol-Design
• Nennleistung: 400 W (0,4 kW)
• Nennspannung: 220 V
• Nennspeed: 3000 U/min; Max. Speed: 6000 U/min
• Nennmoment: 1,27 N·m; Spitzenmoment: 3,81 N·m
• Nennstrom: 2,5 A; Spitzenstrom: 7,5 A
• Drehmomentkonstante: 0,5 N·m/A
• Back EMF: 31,2 V/Krpm
• Phasenwiderstand (L-L): 3,5 Ω; Phaseninduktivität (L-L): 5,8 mH
• Rotorträgheit: 0,52×10⁻⁴ kg·m²
• Polpaarzahl: 5
• Encoder: 17-Bit Absolut
• Isolationsklasse: F
• Kompatible Antriebe: ACSDP100H-40, ACSDP100E-40
