AC-Servomotor ACSM40N
220 VIP654-polig

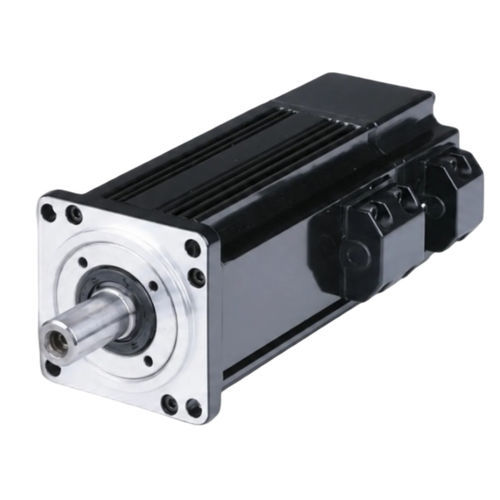

AC-Servomotor - ACSM40N - NEOTON MOTOR - 220 V / IP65 / 4-polig
AC-Servomotor - ACSM40N - NEOTON MOTOR - 220 V / IP65 / 4-polig
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von NEOTON MOTOR

Eigenschaften

Typ
AC
Spannung
220 V
Schutzfaktor
IP65
Anzahl der Pole
4-polig
Anwendung
mit integriertem Encoder
Weitere Eigenschaften
Hochpräzision, hochauflösend, mit integriertem Encoder, geschlossene Schleife, servogesteuert
Leistung

0,05 kW
(0,07 hp)

Intensität

0,4 A

Drehmoment

Max: 0,32 Nm
(0,23602 ft.lb)

Min: 0,16 Nm
(0,11801 ft.lb)

Rotationsgeschwindigkeit

3.000 rpm
(18.849,5559 rad.min-1)

Durchmesser

40 mm
(1,57 in)

Betriebstemperatur

Max: 40 °C
(104 °F)

Min: -20 °C
(-4 °F)

Beschreibung

Produktübersicht
40 mm Baugröße, 4-poliger AC-Servomotor Modell ACSM40N-00130B4-MHZ, Nennleistung 50 W bei 220 V, Nenndrehzahl 3000 U/min und Nennmoment 0,16 N·m. Ausgestattet mit 23-Bit Absolutgeber und Schutzart IP65, Spitzenmoment 2× für präzise Bewegungssteuerung.

Wesentliche Merkmale
  • Nennleistung: 50 W
  • Nenndrehzahl: 3000 U/min
  • Nennmoment: 0,16 N·m
  • Spitzenmoment: 0,32 N·m (2× Nennmoment)
  • Geber: 23-Bit Absolut
  • Schutzart: IP65

Artikelnummer & Basisspezifikationen
Artikelnummer: ACSM40N-00130B4-MHZ
Nennleistung: 50 W
Nennspannung: 220 V
Nenndrehzahl: 3000 U/min
Nennmoment: 0,16 N·m
Spitzenmoment: 0,32 N·m

Elektrische & mechanische Daten
  • Nennleistung: 0,05 kW
  • Nenn-Leitungsspannung: 220 V
  • Nenn-Leitungsstrom: 0,4 A
  • Gegen-EMK: 36,8 V/1000 r.min
  • Drehmomentkonstante: 0,4 N·m/A
  • Rotorträgheit: 0,025×10⁻⁴ kg·m²
  • Phasenwiderstand (L-L): 108 Ω
  • Phaseninduktivität (L-L): 108 mH
  • Elektrische Zeitkonstante: 1,0 ms
  • Gewicht: 0,32 kg
  • Kompatible Antriebe: ACSDP100H-40 / ACSDP100E-40

Encoder & Schutz
  • Encodertyp: 23-Bit Absolut
  • Isolationsklasse: Klasse B
  • Schutzart: IP65
  • Betriebstemperaturbereich: -20°C bis +40°C
  • Relative Luftfeuchte: < 90% (ohne Kondensation)

Mechanische Abmessungen
  • Baugröße: 40 mm
  • Gehäuselänge (ohne Bremse): 75 mm
  • Gehäuselänge (mit Permanentmagnetbremse): 109 mm

Zusätzliche Darstellungen
Drehmoment-Drehzahl-Kennlinie und Maßzeichnung der Serie ACSM40N sind auf der Produktseite verfügbar.

Technische Spezifikationen
  • Baugröße: 40 mm
  • Polzahl: 4-polig
  • Nennleistung: 50 W (0,05 kW)
  • Nennspannung: 220 V
  • Nenndrehzahl: 3000 U/min
  • Nennmoment: 0,16 N·m
  • Spitzenmoment: 0,32 N·m
  • Encoder: 23-Bit Absolutgeber
  • Schutzart: IP65
  • Gegen-EMK: 36,8 V/1000 r.min
  • Drehmomentkonstante: 0,4 N·m/A
  • Rotorträgheit: 0,025×10⁻⁴ kg·m²
  • Phasenwiderstand (L-L): 108 Ω
  • Phaseninduktivität (L-L): 108 mH
  • Elektrische Zeitkonstante: 1,0 ms
  • Gewicht: 0,32 kg
  • Kompatible Antriebe: ACSDP100H-40 / ACSDP100E-40
  • Betriebsumgebung: -20°C bis +40°C, < 90% RH ohne Kondensation
